Description
D-SUB DB15 honkontakt med kopplingsplint är utformad för snabb och tydlig anslutning av ledningar utan lödning. Designen med skruvplintar och lock underlättar montering i service- och industriella applikationer där tillförlitlig och repeterbar kabeldragning krävs.
Tekniska specifikationer
Kontakttyp: D-SUB DB15 hona (uttag)
Antal stift: 15 (2 rader)
Kabelanslutningstyp: skruvplint
Avstånd mellan stiftrader: 2,84 mm
Horisontell stiftdelning i rad: 2,77 mm
Montering: mutterskruvar (integrerade i kontakten)
Material: metallkontakt + plasthölje (ABS)
Mått: 66 × 42 × 20 mm
Funktioner och egenskaper
Lödfri anslutning med skruvplintar
Rensa kablarna inuti höljet
Mekanisk låsning av kontakten med muttrar för en stabil anslutning
Lämplig för serviceåtgärder och upprepade återinkopplingar
Idealisk för
Signalsammankoppling i industriella automations- och styrsystem
Laboratorie- och testanläggningar
Service- och installationsanvändning där lödning inte är lämplig
Allmänna tillämpningar med D-SUB 15-poligt gränssnitt
Paketinnehåll

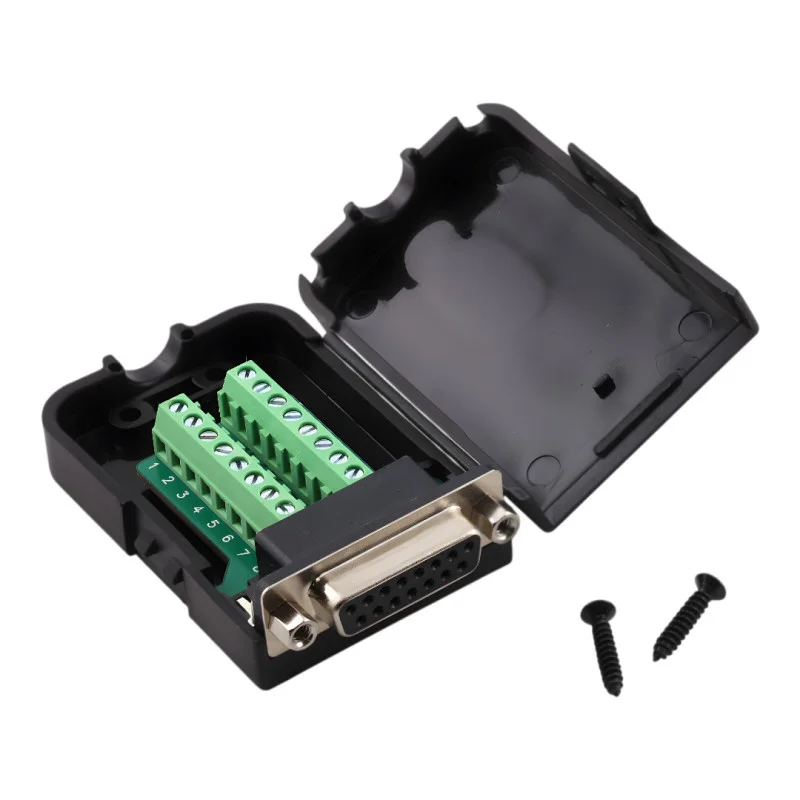

D-SUB DB15 honkontakt med kopplingsplint i hölje
Monteringsskruvar för att stänga locket
Varför välja den här produkten?
Möjliggör snabb anslutning av ledningar utan speciella lödverktyg
Skruvterminaler ger fast och kontrollerbar trådåtdragning
Skyddet skyddar ledningarna och minskar risken för mekaniska skador på ledningarna.
Standard D-SUB DB15-format för bred kompatibilitet i praktiken
Installations- och bruksanvisning
Före montering, avisolera kablarna till en längd som matchar terminalen och kontrollera att inga lösa fibrer är i kontakt.
Dra åt terminalerna noggrant för att undvika att skada kabeln eller terminalen.
Efter anslutning, kontrollera att anslutningen är korrekt enligt stiftnumreringen och stäng locket.
Säkerhetsmeddelande
Produkten är avsedd för signal- och lågspänningstillämpningar; kontrollera lämpligheten för dina spännings- och strömförhållanden före användning.
Utför installationen med strömmen frånkopplad och kontrollera efter anslutning att det inte finns någon kortslutning mellan terminalerna.
