Description

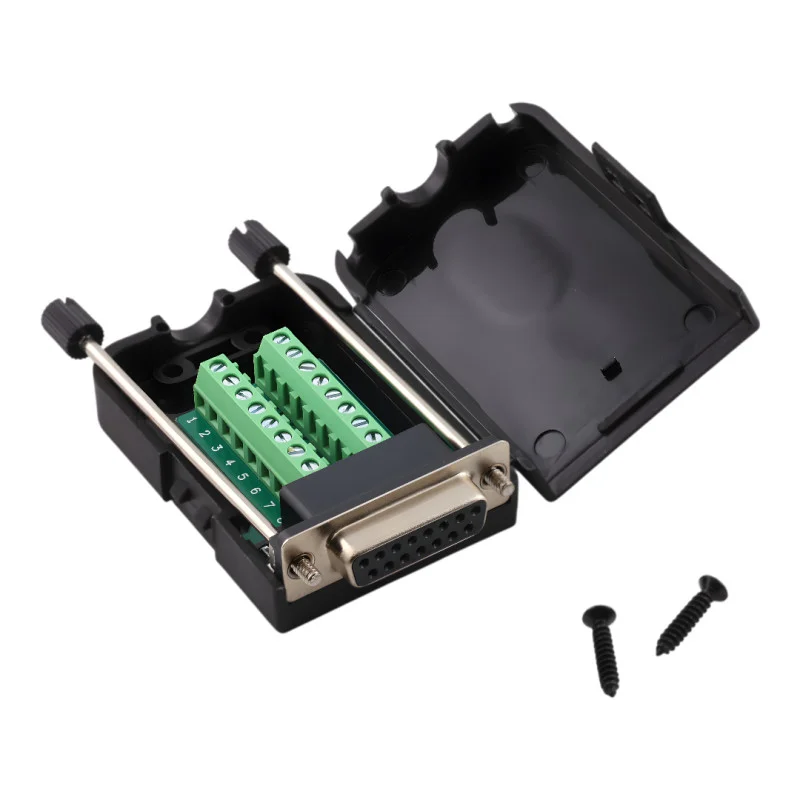

Den praktiska D-SUB DB15-honkontakten med integrerad skruvplint möjliggör snabb och tydlig anslutning av ledningar utan behov av lödning. Den är lämplig för anslutning av enheter med ett 15-poligt gränssnitt i industriella och serviceapplikationer där enkel montering och möjlighet till upprepad anslutning krävs.
Tekniska specifikationer
Kontakttyp: D-SUB DB15 hona (uttag)
Antal stift: 15 (2 rader)
Anslutningstyp: skruvplint
Avstånd mellan stiftrader: 2,84 mm
Horisontell stiftdelning i rad: 2,77 mm
Material: metallkontakt + plasthölje (ABS)
Fästning: bultar med muttrar för fast anslutning
Färg: svart
Mått: 77 × 42 × 20 mm
Funktioner och egenskaper
Snabb anslutning utan lödning
Numrerade terminaler för enkel stiftidentifiering
Låsbart plastlock för att skydda anslutningar
Kabelgenomföring och dragavlastningshål
Kompatibel med vanliga D-SUB DB15-hankontakter
Idealisk för
Styr- och automationsteknik
Industriella tillämpningar och laboratorieutrustning
Service- och teständamål
Prototypframställning och tillfälliga anslutningar utan lödning
Paketinnehåll
DB15 honkontakt med skruvplint i hölje
Monteringsskruvar
Varför välja den här produkten?
Möjliggör anslutning av ledningar utan speciella lödverktyg
Förenklar service och kopplingsbyten tack vare kopplingsplint
Skyddet skyddar terminalerna och ökar aggregatets mekaniska motståndskraft
Installations- och bruksanvisning
Kontrollera före montering att gränssnittet (DB15, 2 rader) och pintilldelningen matchar din applikation.
Avisolera kablarna till lämplig längd och dra åt terminalerna ordentligt för att förhindra att kontakten lossnar.
Efter anslutning, stäng locket och säkra kabelgenomföringen så att spänningen på terminalerna begränsas.
