Description

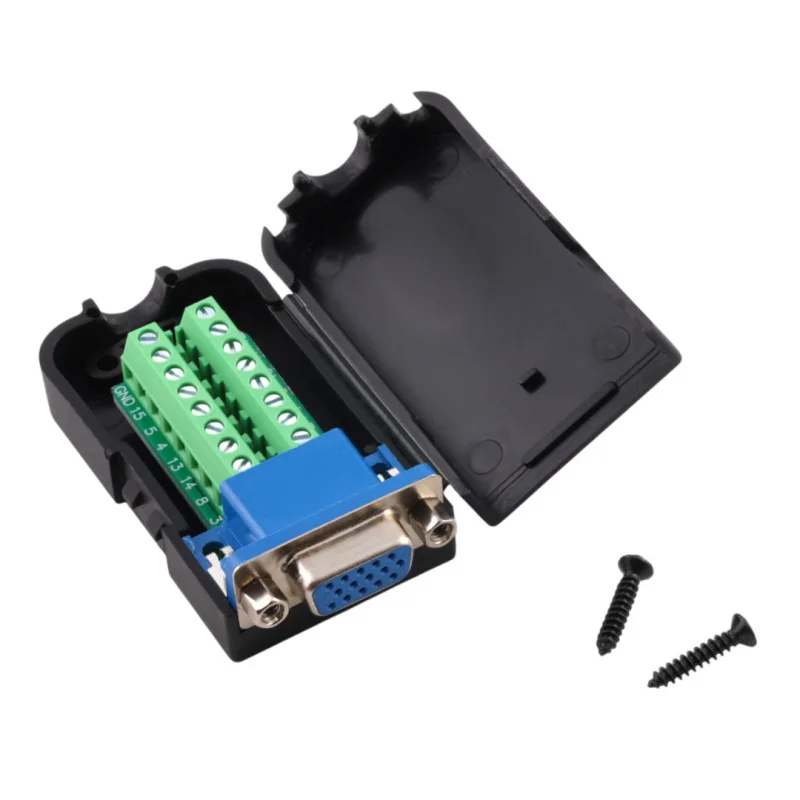

D-SUB DE15-adaptern (ofta kallad VGA) möjliggör snabb och tydlig utmatning av alla 15 signaler från en DE15-honkontakt till en skruvplint. Den är lämplig för serviceändamål, prototypframställning och kabeldragning utan behov av lödning. Designen inkluderar en metallkontakt, ett ABS-plasthölje och fästmuttrar för fast montering.
Tekniska specifikationer
Kontakttyp: D-SUB DE15 (VGA), hona
Antal stift: 15
Stiftanordning: 3 rader
Mått: 66 x 42 x 20 mm
Avstånd mellan stiftrader: 2,84 mm
Horisontell stiftdelning i rad: 2,77 mm
Kabelanslutning: skruvplint
Material: metallkontakt + plasthölje (ABS)
Montering: integrerade muttrar för D-SUB-skruvar
Funktioner och egenskaper
DE15 hona till kopplingsplintadapter för individuell kabelanslutning
Skruvplintar möjliggör upprepad kabeldragning utan lödning
Plastskydd skyddar kopplingsblocket och ökar aggregatets mekaniska motståndskraft
Möjlighet till fast montering på motparten med D-SUB-muttrar
Den korrekta kontaktbeteckningen är D-SUB DE15; beteckningen DB15 för VGA används i praktiken, men är inte tekniskt korrekt.
Idealisk för
Service och diagnostik av enheter med DE15 (VGA)-gränssnitt
Prototypframställning och laboratorieanslutning av signaler via D-SUB
Industriella tillämpningar där skruvanslutning av ledare krävs
Snabb anslutning och testning av kablar utan krympning eller lödning
Paketinnehåll
D-SUB DE15 hona på kopplingsplint med lock
Varför välja den här produkten?
Tydlig kabeldragning av alla 15 kontakter till terminalerna för tydlig kabeldragning
Mekaniskt skyddad konstruktion i ABS-hölje
Standard DE15-gränssnitt med möjlighet till fast montering med muttrar
Lämplig lösning för installationer där servicevänlighet och snabba kabelbyten är prioriterat
Installations- och bruksanvisning
Innan du ansluter kablarna, koppla bort enheten från strömförsörjningen och verifiera anslutningarna enligt din signaldokumentation.
Observera att DE15-stiften är korrekt placerade på de enskilda plintarna enligt markeringarna på kopplingsplinten.
Avisolera kablarna till lämplig längd och dra åt terminalerna försiktigt för att undvika att skada kabeln eller terminalen.
Efter anslutning, stäng locket och kontrollera att inga kablar är mekaniskt belastade.
Säkerhetsmeddelande
Produkten är avsedd för signal- och lågspänningstillämpningar enligt den specifika enheten; använd den inte för direkt anslutning till nätspänning.
Gör inga anslutningar under spänning; det finns risk för skador på anslutna enheter.
