D-SUB-kontakt DE25 (DB25) kabel metall, hane med skruvar/muttrar, skruvtyp-Spedizione veloce

Description

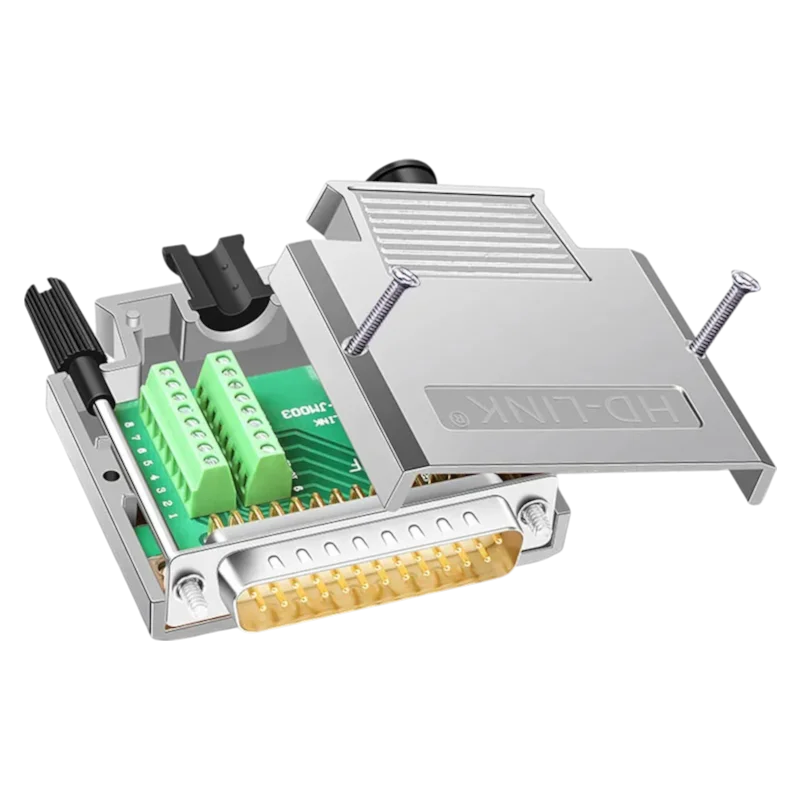

Metall D-SUB DB25-kabelkontakten (hane) med skruvkåpa är utformad för att avsluta flerkärniga kablar och skapa en avtagbar anslutning i applikationer med ett DB25-gränssnitt. Skruv/mutter-designen möjliggör en solid mekanisk låsning av kontakten och kabeldragavlastning.

Tekniska specifikationer

Kontakttyp: D-SUB DB25

Design: trådbunden, metallkropp/-lock

Kön: man (man)

Antal stift: 25

Kontaktanordning: 2 rader

Montering av lock: skruvmontering

Mekanisk låsning i anslutning: skruvar/muttrar

Kabelgenomföringar: 4 st (för diametrar 5 mm, 6 mm, 7,5 mm, 8,5 mm)

Mått (enligt bilden): ca 57 mm (bredd), 56 mm (längd), 16 mm (höjd)

Funktioner och egenskaper

Metallhölje för ökat mekaniskt motstånd vid kabelinstallation

Skruvmonterad design möjliggör upprepad öppning och serviceingrepp

Utbytbara öljetter för anpassning av kabeldiameter och grundläggande dragavlastning

Skruvar/muttrar för ordentlig åtdragning av kontakten till anslutningsstycket och begränsning av spontan lossning

Idealisk för

Tillverkning och reparation av kablar med DB25-gränssnitt

Industriell utrustning, mätteknik och styrsystem

Service- och laboratoriekablage där mekanisk låsning av kontakter krävs

Paketinnehåll

1× D-SUB DB25-kontakt (hane) med skruvbart metallskydd

4× kabelgenomföring (5 mm, 6 mm, 7,5 mm, 8,5 mm)

2× skruv

2× nötter

Varför välja den här produkten?

Standard DB25-design för kompatibilitet med vanliga motsvarigheter

Skruvlock i metall lämpligt för installationer med högre krav på mekanisk motståndskraft

Möjlighet att välja bussning efter kabeldiameter

Mekanisk låsning av kontakten med skruvar/muttrar

Installations- och bruksanvisning

Före installationen, välj en genomföring beroende på kabeldiametern och montera den i höljets uttag.

Korta av ledningarna till önskad längd, anslut dem till kontakterna och kontrollera att signalerna är korrekta.

Efter anslutning, stäng locket, dra åt skruvarna och kontrollera att kabeln inte är mekaniskt belastad i locket.

Använd skruvar/muttrar för att fästa kontakten ordentligt vid anslutning till motståndsstycket.

Säkerhetsmeddelande

Produkten är avsedd för signal- och dataanslutning; koppla bort enheten från strömmen före hantering.

Se till att ansluta stiften korrekt enligt det gränssnitt som används för att undvika att skada de anslutna enheterna.

Undvik kortslutningar mellan ledare och kontakter med ledande delar av höljet.
