Description

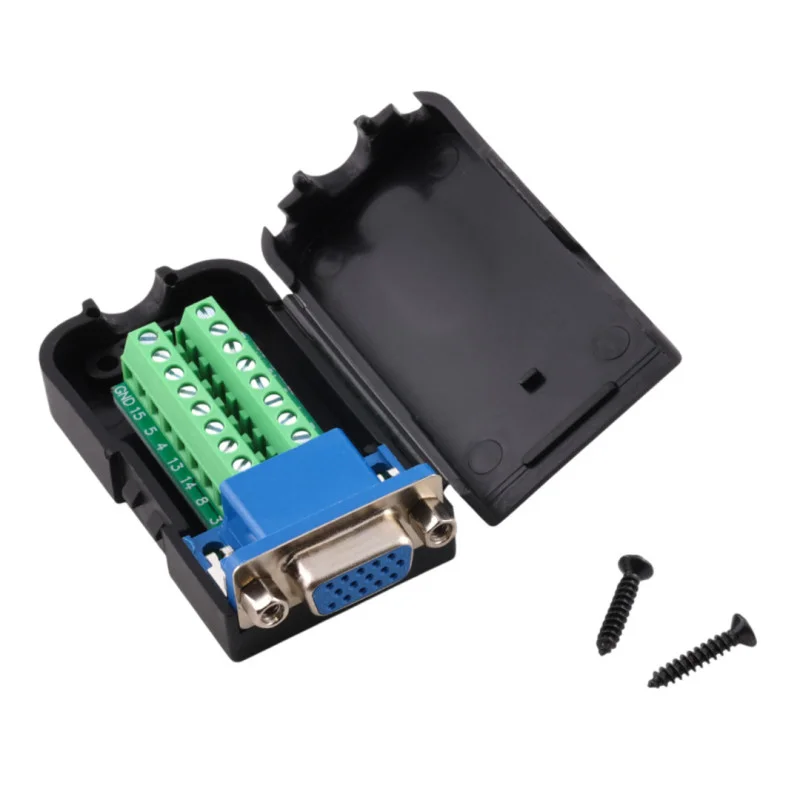

D-SUB DE15 -sovitin (usein VGA) mahdollistaa kaikkien 15 signaalin nopean ja selkeän syötön DE15-naarasliittimestä ruuviliittimeen. Se sopii huoltotarkoituksiin, prototyyppien valmistukseen ja johdotukseen ilman juottamista. Rakenteeseen kuuluu metalliliitin, ABS-muovikansi ja kiinnitysmutterit kiinteää asennusta varten.
Tekniset tiedot
Liittimen tyyppi: D-SUB DE15 (VGA), naaras
Tappien lukumäärä: 15
Tappien järjestely: 3 riviä
Mitat: 66 x 42 x 20 mm
Tappirivien välinen etäisyys: 2,84 mm
Vaakasuora tapin nousu rivissä: 2,77 mm
Johdinliitäntä: ruuviliitin
Materiaali: metalliliitin + muovikansi (ABS)
Kiinnitys: integroidut mutterit D-SUB-ruuveille
Toiminnot ja ominaisuudet
DE15 naaras-riviliitinsovitin yksittäisten johtimien kytkentään
Ruuviliittimet mahdollistavat toistuvan johdotuksen ilman juottamista
Muovikansi suojaa riviliitintä ja lisää kokoonpanon mekaanista kestävyyttä
Mahdollisuus kiinnittää kiinteästi vastakappaleeseen D-SUB-muttereilla
Oikea liittimen merkintä on D-SUB DE15; VGA:n merkintää DB15 käytetään käytännössä, mutta se ei ole teknisesti tarkka.
Ihanteellinen
DE15 (VGA) -liitännällä varustettujen laitteiden huolto ja diagnostiikka
Signaalien prototyyppien valmistus ja laboratorioliitäntä D-SUB:n kautta
Teollisuussovellukset, joissa johtimien ruuviliitokset vaaditaan
Johdotusten nopea kytkentä ja testaus ilman puristamista tai juottamista
Pakkauksen sisältö
D-SUB DE15 naaras liittimessä kannella
Miksi valita tämä tuote?
Kaikkien 15 koskettimen selkeä reititys liittimiin selkeää johdotusta varten
Mekaanisesti suojattu rakenne ABS-kotelossa
Standardi DE15-liitäntä, jossa on mahdollisuus kiinteään asennukseen muttereilla
Sopii ratkaisu asennuksiin, joissa huollettavuus ja nopeat johdotusmuutokset ovat etusijalla
Asennus- ja käyttöohjeet
Ennen johtojen kytkemistä irrota laite virtalähteestä ja tarkista liitännät signaalidokumentaation mukaisesti.
Huomioi DE15-nastojen oikea kohdistus yksittäisiin liittimiin riviliittimen merkintöjen mukaisesti.
Kuori johdot sopivan pituisiksi ja kiristä liittimet huolellisesti, jotta johto tai liitin eivät vaurioidu.
Liitännän jälkeen sulje kansi ja tarkista, ettei johtoihin kohdistu mekaanista rasitusta.
Turvallisuushuomautus
Tuote on tarkoitettu signaali- ja pienjännitesovelluksiin laitteen mukaan; älä käytä sitä suoraan verkkojännitteeseen kytkemiseen.
Älä tee jännitteellisiä liitäntöjä; kytkettyjen laitteiden vaurioitumisvaara on olemassa.
