Description
Urosmallin DE15-tyyppinen D-SUB-liitin (usein kutsutaan myös VGA:ksi) on suunniteltu johtojen nopeaan päättämiseen ja liittämiseen ilman juottamista. Muovikannen ja integroidun ruuviliittimen ansiosta kokoonpano huoltosovelluksissa, prototyyppien valmistuksessa ja kaapelisovittimien tuotannossa on helppoa.
Tekniset tiedot
Liittimen tyyppi: D-SUB DE15 (3 riviä), uros
Tappien lukumäärä: 15
Mitat: 66 × 42 × 20 mm
Tappirivien välinen etäisyys: 2,84 mm
Vaakasuora tapin nousu rivissä: 2,77 mm
Materiaali: metalliliitin + muovikansi (ABS)
Kiinnitys: liitin kierremuttereilla (uppokantaisille ruuveille)
Toiminnot ja ominaisuudet
Ruuviliittimet johtojen liittämiseen ilman juottamista
Suojakansi mekaanista lukitusta ja perusjohdotuksen suojausta varten
Metallinen suojattu liitinrunko standardikokoisiin D-SUB-asennuksiin
Sopii signaalilinjojen sovittimien ja huoltoliitäntöjen valmistukseen
Ihanteellinen
VGA (DE15) -kaapelisovittimet ja testikiinnikkeet
Huolto- ja laboratoriojohdotukset, joissa vaaditaan nopeaa kokoonpanoa
Prototyyppien valmistus ja tilapäinen signaalien yhteenliitäntä D-SUB-liitännän kautta
D-SUB-liittimiä käyttävät teollisuus- ja mittaussovellukset
Pakkauksen sisältö

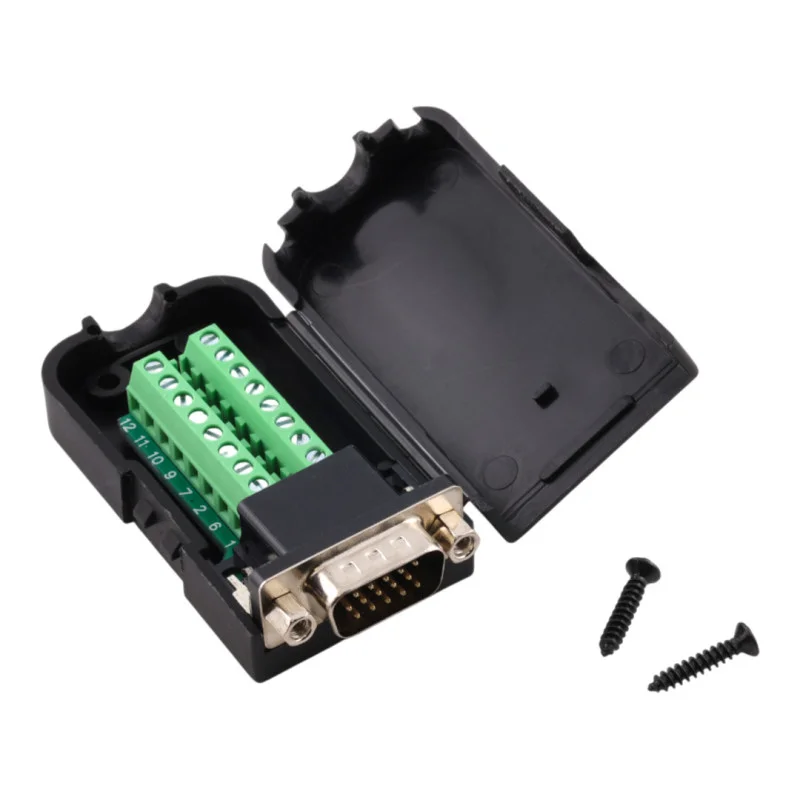

D-SUB DE15 urosliitin riviliittimellä ja kannella
Miksi valita tämä tuote?
Teknisesti oikea DE15-malli (3 riviä, 15 nastaa) VGA-liitännälle
Juottamaton kokoonpano lyhentää asennusaikaa ja yksinkertaistaa huoltoa
ABS-kotelo takaa kompaktin rakenteen ja mekaanisen suojan
Kierremutterit mahdollistavat D-SUB-vastakappaleen vakiolukituksen
Asennus- ja käyttöohjeet
Ennen kokoamista tarkista nastojen numerointi ja johtimien järjestys sovelluksesi mukaan.
Kuori johdot sopivan pituisiksi ja kiristä liittimet tiukasti löystymisen estämiseksi.
Liitännän jälkeen tarkista, ettei johtoja työnny kotelotilaan eikä ole oikosulkua.
Kiinnitä liitin vastakappaleeseen sivumuttereilla johtimiin kohdistuvan rasituksen minimoimiseksi.
Turvallisuushuomautus
Tuote on tarkoitettu ensisijaisesti signaalisovelluksiin; tarkista ennen käyttöä sähköiset parametrit ja soveltuvuus johdotukseesi.
Suorita asennus virta katkaistuna laitteen vaurioitumisen tai oikosulun välttämiseksi.
