Description

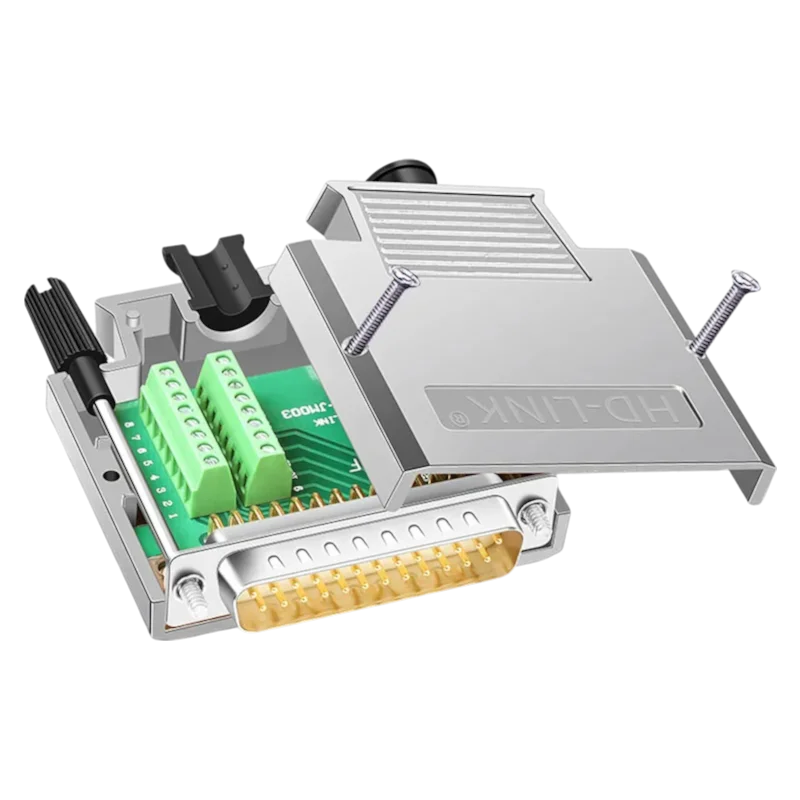

Metallinen D-SUB DB25 -kaapeliliitin (uros) ruuvikannella on suunniteltu monijohtimisten kaapeleiden päättämiseen ja irrotettavan liitännän luomiseen DB25-liitännällä varustetuissa sovelluksissa. Ruuvi-/mutterirakenne mahdollistaa liittimen ja kaapelin vedonpoiston tukevan mekaanisen lukituksen.
Tekniset tiedot
Liittimen tyyppi: D-SUB DB25
Rakenne: langallinen, metallirunko/kansi
Sukupuoli: mies (mies)
Tappien lukumäärä: 25
Koskettimien järjestely: 2 riviä
Kannen kiinnitys: ruuvattava
Mekaaninen lukitus liitoksessa: ruuvit/mutterit
Kaapeliläpiviennit: 4 kpl (halkaisijoille 5 mm, 6 mm, 7,5 mm, 8,5 mm)
Mitat (kuvan mukaan): noin 57 mm (leveys), 56 mm (pituus), 16 mm (korkeus)
Toiminnot ja ominaisuudet
Metallikansi lisää mekaanista kestävyyttä kaapeliasennuksen aikana
Ruuvattava rakenne mahdollistaa toistuvan avaamisen ja huollon
Vaihdettavat läpiviennit kaapelin halkaisijan ja perusvedonpoiston mukauttamiseen
Ruuvit/mutterit liittimen tiukkaan kiristämiseen vastakappaleeseen ja spontaanin löystymisen rajoittamiseen
Ihanteellinen
DB25-liitännällä varustettujen kaapeleiden valmistus ja korjaus
Teollisuuslaitteet, mittaustekniikka ja ohjausjärjestelmät
Huolto- ja laboratoriokaapelointi, jossa vaaditaan mekaanista liittimien lukitusta
Pakkauksen sisältö
1× D-SUB DB25 -liitin (uros) ruuvattavalla metallikannella
4 × kaapeliläpivientiä (5 mm, 6 mm, 7,5 mm, 8,5 mm)
2 × ruuvi
2 × pähkinää
Miksi valita tämä tuote?
Standardi DB25-rakenne yhteensopivuuden takaamiseksi yleisten vastineiden kanssa
Metallinen ruuvattava kansi sopii asennuksiin, joissa vaaditaan suurempaa mekaanista kestävyyttä
Mahdollisuus valita läpivienti kaapelin halkaisijan mukaan
Liittimen mekaaninen lukitus ruuveilla/muttereilla
Asennus- ja käyttöohjeet
Ennen asennusta valitse läpivientitiiviste kaapelin halkaisijan mukaan ja asenna se kotelon pistorasiaan.
Lyhennä johdot tarvittavaan pituuteen, kytke ne liittimen koskettimiin ja tarkista oikea signaalijärjestys.
Liitännän jälkeen sulje kansi, kiristä ruuvit ja tarkista, ettei kaapeliin kohdistu mekaanista rasitusta kannessa.
Kun kytket liittimen vastakappaleeseen, kiinnitä liitin tiukasti ruuveilla/muttereilla.
Turvallisuushuomautus
Tuote on tarkoitettu signaali- ja datayhteyksiin; irrota laite virtalähteestä ennen käsittelyä.
Varmista, että liität nastat oikein käytetyn liitännän mukaisesti, jotta vältät liitettyjen laitteiden vaurioitumisen.
Vältä oikosulkuja johtimien ja kotelon johtavien osien välisten kosketusten välillä.
