Description

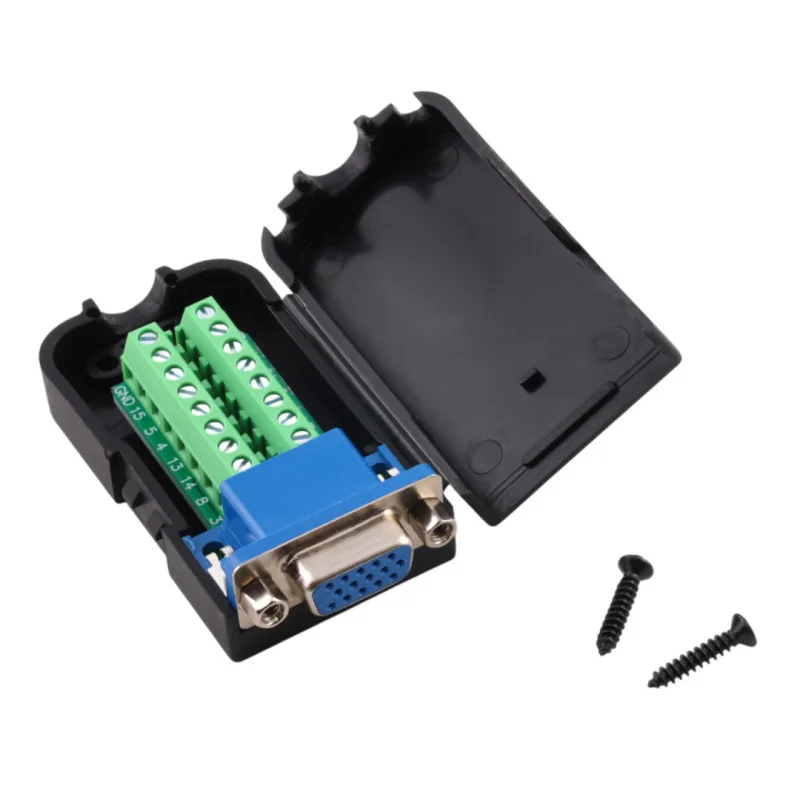

Der D-SUB DE15-Adapter (oft auch VGA genannt) ermöglicht die schnelle und sichere Ausgabe aller 15 Signale von einer DE15-Buchse an eine Schraubklemmenleiste. Er eignet sich für Servicearbeiten, Prototypenbau und Verdrahtung ohne Löten. Die Konstruktion umfasst einen Metallstecker, eine ABS-Kunststoffabdeckung und Befestigungsmuttern für die feste Montage.
Technische Spezifikationen
Anschlusstyp: D-SUB DE15 (VGA), weiblich
Anzahl der Pins: 15
Anordnung der Stecknadeln: 3 Reihen
Abmessungen: 66 x 42 x 20 mm
Abstand zwischen den Stiftreihen: 2,84 mm
Horizontaler Stiftabstand in einer Reihe: 2,77 mm
Drahtanschluss: Schraubklemmenblock
Material: Metallverbinder + Kunststoffabdeckung (ABS)
Montage: integrierte Muttern für D-SUB-Schrauben
Funktionen und Merkmale
DE15-Buchse auf Klemmenblock-Adapter für Einzeldrahtanschluss
Schraubklemmen ermöglichen wiederholte Verdrahtung ohne Löten.
Die Kunststoffabdeckung schützt den Klemmenblock und erhöht die mechanische Festigkeit der Baugruppe.
Möglichkeit der festen Befestigung am Gegenstück mittels D-Sub-Muttern
Die korrekte Anschlussbezeichnung lautet D-SUB DE15; die Bezeichnung DB15 für VGA wird zwar in der Praxis verwendet, ist aber technisch nicht korrekt.
Ideal für
Service und Diagnose von Geräten mit DE15 (VGA)-Schnittstelle
Prototyping und Laboranschluss von Signalen über D-Sub
Industrieanwendungen, bei denen eine Schraubverbindung von Leitern erforderlich ist
Schnelles Verbinden und Testen von Leitungen ohne Crimpen oder Löten
Packungsinhalt
D-SUB DE15 Buchse auf Klemmenblock mit Abdeckung
Warum sollten Sie sich für dieses Produkt entscheiden?
Klare Führung aller 15 Kontakte zu den Klemmen für eine übersichtliche Verdrahtung
Mechanisch geschützte Konstruktion im ABS-Gehäuse
Standardmäßige DE15-Schnittstelle mit optionaler Festmontage mittels Muttern
Geeignete Lösung für Installationen, bei denen Wartungsfreundlichkeit und schnelle Verdrahtungsänderungen Priorität haben.
Installations- und Bedienungsanleitung
Bevor Sie die Drähte anschließen, trennen Sie das Gerät von der Stromversorgung und überprüfen Sie die Anschlüsse anhand Ihrer Signaldokumentation.
Achten Sie auf die korrekte Zuordnung der DE15-Pins zu den einzelnen Klemmen gemäß den Markierungen auf dem Klemmenblock.
Die Drähte auf die passende Länge abisolieren und die Klemmen vorsichtig festziehen, um Beschädigungen an Draht oder Klemme zu vermeiden.
Nach dem Anschließen die Abdeckung schließen und prüfen, ob die Drähte mechanisch beansprucht werden.
Sicherheitshinweis
Das Produkt ist für Signal- und Niederspannungsanwendungen gemäß dem jeweiligen Gerät vorgesehen; verwenden Sie es nicht für den direkten Anschluss an die Netzspannung.
Stellen Sie keine Verbindungen unter Spannung her; es besteht die Gefahr, dass die angeschlossenen Geräte beschädigt werden.
