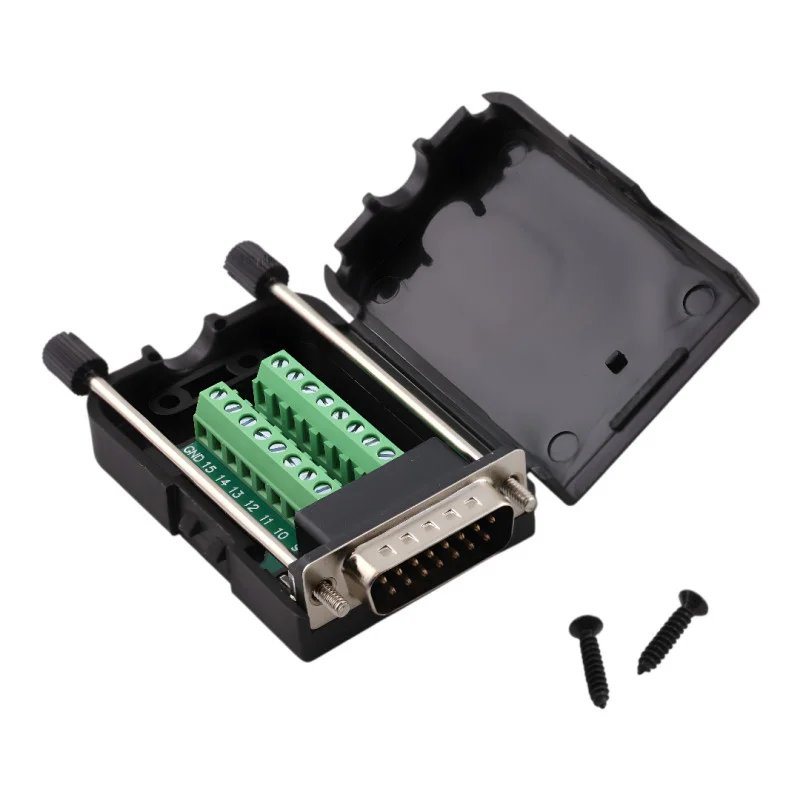

D-SUB-stik DE15 (DB15) 2 rkker, kabelforbundet, han med skruer, skruetype-Spedizione veloce

Description

D-SUB DB15 han-stik med skrueklemme er en praktisk stikadapter til hurtig og tydelig tilslutning af ledninger uden lodning. Den er velegnet til serviceindgreb, prototypefremstilling og faste installationer, hvor pålidelig stikfastgørelse og nem identifikation af individuelle ben er påkrævet.

Tekniske specifikationer

Stiktype: D-SUB DB15 han (stik)

Antal stifter: 15 (2 rækker)

Ledningsforbindelsestype: skrueklemme

Afstand mellem pinrækker: 2,84 mm

Vandret pinafstand i en række: 2,77 mm

Materiale: metalstik + plastikdæksel (ABS)

Modstykkefastgørelse: gevindskruer (jackscrews)

Etui: plastik, aflåselig, med skruer

Dimensioner: 76 × 42 × 20 mm

Funktioner og egenskaber

Hurtig tilslutning uden lodning ved hjælp af terminaler

Terminaler muliggør gentagne tilslutninger og ledningsskift

Låsbart kabinet beskytter klemrække og ledninger

Fast mekanisk fastgørelse af stikket med skruer

Velegnet til tydelig kabelføring i installationer og el-tavler

Ideel til

Styrings- og automatiseringsteknologi

Industrielle anvendelser og laboratorieudstyr

Service- og testformål

Prototyping og midlertidig signalkabling

Pakkens indhold

D-SUB DB15 han med skrueklemme i huset

Monteringsskruer til hus

Hvorfor vælge dette produkt?

Tillader tilslutning af ledninger uden lodning og uden specialværktøj

Forenkler service og diagnosticering takket være nemme ledningsskift

Mekanisk stabil konstruktion med skruefastgørelse

Lukket hus øger beskyttelsen af tilsluttede ledninger

Installations- og betjeningsvejledning

Før montering skal du kontrollere pintildelingen i henhold til din applikation og enhedens dokumentation.

Afisoler ledningerne til den passende længde, og spænd terminalerne godt fast.

Efter tilslutning skal du kontrollere, at der ikke stikker ledninger ud, som kan forårsage kortslutning.

Fastgør stikket til modstykket med skruer for at sikre pålidelig kontakt.

Sikkerhedsmeddelelse

Produktet er beregnet til signal- og lavspændingsapplikationer; kontrollér altid de elektriske forhold i din enhed før brug.

Udfør installationen med strømmen afbrudt, og følg principperne for arbejde med elektriske apparater.
