Description

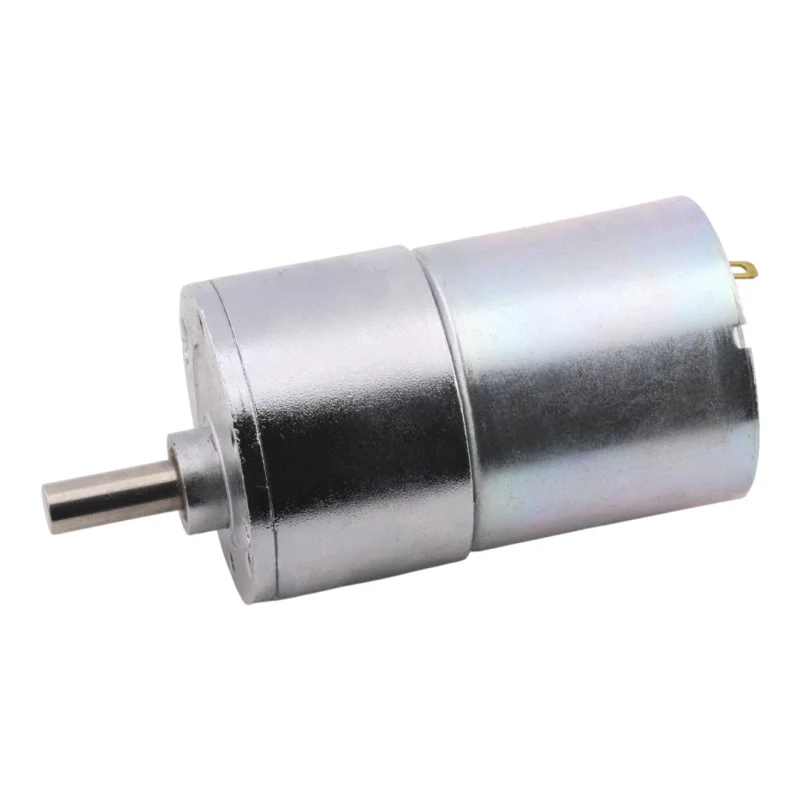

Tehokas GA37RG-sarjan vaihdemoottori on varustettu planeettavaihteistolla ja tarjoaa suuren vääntömomentin alhaisilla nopeuksilla. Se sopii erinomaisesti tarkkuusliikemekanismeihin, robotiikkaan, liukujärjestelmiin, koti- ja teollisuusautomaatioon. 12 V:n tai 24 V:n versio ja kuusi nopeutta 10550 rpm mahdollistavat tarkan säädön tiettyyn sovellukseen.
Tekniset tiedot
Syöttöjännite: 12 V DC tai 24 V DC (valitusta versiosta riippuen)
Pyörimisnopeus (valituissa malleissa): 10 RPM / 20 RPM / 50 RPM / 100 RPM / 200 RPM / 550 RPM (valitusta malleista riippuen)
Moottorityyppi: DC-vaihdemoottori
Vaihteisto: Planeettavaihteisto, eri välityssuhteet nopeudesta riippuen
Vääntömomentti: jopa 2 kgf cm (versiosta riippuen)
Kommutointi: Harjattu
Rakenne: Kestomagneetti
Moottorin teho: 2W
Virrankulutus: 100 mA (tyypillinen, kuormituksesta riippuen)
Paino: 92 g
Suojausluokka: IP20 (tippuvesitiivis)
Moottorin mitat: halkaisija 37 mm, rungon pituus 2939 mm vaihteistosta riippuen
Akselin mitat: Ø 6 mm, pituus 14 mm
Toiminnot ja ominaisuudet
Vahva vääntömomentti jopa erittäin alhaisilla nopeuksilla
Planeettavaihteisto takaa tehokkaan ja pitkän käyttöiän
Vakaa toiminta ilman tärinää ja minimaalisella melulla
Monipuoliset nopeudenvalintamahdollisuudet laajan vaihdevälitysvalikoiman ansiosta
Laadukas rakenne sopii harrastus- ja ammattikäyttöön
Ihanteellinen
Robotiikka- ja mekatroniikkaprojektit
Lineaariset ja liukuvat mekanismit
Pyörivät alustat, servomekanismit ja voimansiirtojärjestelmät
Automaattiset ovet, esteet ja lukot
Tee-se-itse-rakenteet, pienoismallit ja kodin automaatio
Pakkauksen sisältö
1 × Vaihdemoottori GA37RG
Miksi valita tämä tuote?
Tarkka nopeuden valinta 10550 rpm
Valittavana 12 V ja 24 V yhteensopivaksi eri järjestelmien kanssa
Planeettavaihteisto varmistaa sujuvan ja luotettavan toiminnan
Suuri vääntömomentti myös alhaisilla nopeuksilla
Sopii tarkkoihin ja vaativiin liikesovelluksiin
Parametrit
| 12 V | 2.5R | 1750 | 627:1 |
| 12 V | 5.5R | 3500 | 627:1 |
| 12 V | 11R | 2500 | 244:1 |
| 12 V | 14,5R | 3500 | 244:1 |
| 12 V | 22R | 5000 | 244:1 |
| 12 V | 29R | 5000 | 172:1 |
| 12 V | 52R | 5000 | 95:1 |
| 12 V | 68R | 5000 | 73.6:1 |
| 12 V | 87R | 5000 | 57:1 |
| 12 V | 110R | 3500 | 31.6:1 |
| 12 V | 135R | 5000 | 37:1 |
| 12 V | 158R | 5000 | 31.6:1 |
| 12 V | 205R | 5000 | 24:1 |
| 12 V | 260R | 3500 | 13,5:1 |
| 12 V | 370R | 5000 | 13,5:1 |
| 12 V | 550R | 5000 | 9:1 |
| 12 V | 888R | 8000 | 9:1 |
| 24 V | 5.5R | 3500 | 627:1 |
| 24 V | 12R | 5000 | 401:1 |
| 24 V | 14,5R | 3500 | 244:1 |
| 24 V | 20R | 5000 | 244:1 |
| 24 V | 29R | 5000 | 172:1 |
| 24 V | 52R | 5000 | 95:1 |
| 24 V | 68R | 5000 | 73.6:1 |
| 24 V | 87R | 5000 | 57:1 |
| 24 V | 110R | 3500 | 31.6:1 |
| 24 V | 135R | 5000 | 37:1 |
| 24 V | 158R | 5000 | 31.6:1 |
| 24 V | 205R | 5000 | 24:1 |
| 24 V | 260R | 3500 | 13,5:1 |
| 24 V | 370R | 5000 | 13,5:1 |
| 24 V | 550R | 5000 | 9:1 |
| 24 V | 888R | 8000 | 9:1 |
