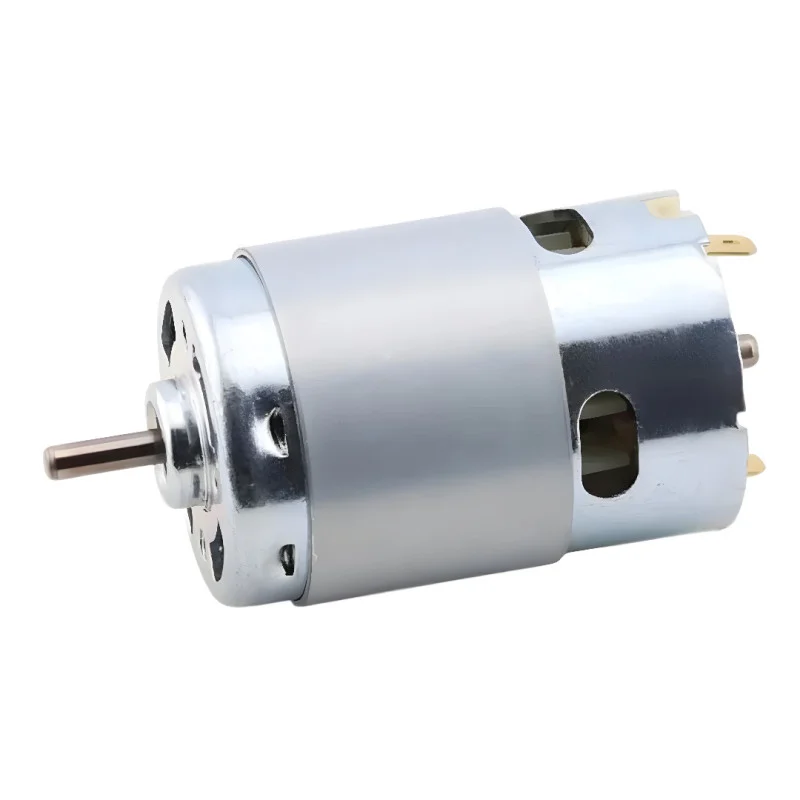

DC-motor 895, 12/24V, dobbelt kugleleje-Spedizione veloce

Description

DC-motoren med børste i størrelse 895 er designet til applikationer, der kræver et kompakt højhastighedsdrev. Den er egnet til 12 V eller 24 V DC strømforsyning og til design, hvor der kræves enkel hastighedsstyring via PWM og stabil mekanisk akselunderstøttelse.

Tekniske specifikationer

Forsyningsspænding (afhængigt af variant: 12 V DC / 24 V DC

Nominel hastighed (afhængigt af variant): 3000, 6000, 7500, 10000, 15000, 20000 o/min

Motortype: DC-børste

Konstruktion: permanent magnet

Leje: dobbelt kugleleje

Modelnummer: 895

Motorhusdimensioner: længde 72 mm, diameter 50 mm

Skaft: diameter 5 mm, fremspring 16 mm

Fordiameter (forreste del): 18 mm

Bagerste pinafstand: 6 mm

Arbejdsstrøm: 712 A

Startstrøm: 12 A

Tomgangsstrøm: 1,2-1,5 A

Belastningsstrøm: 1218 A

Kontinuerlig strøm (specificeret af producenten): 1020 A

Beskyttende funktion: drypsikker

Funktioner og egenskaber

Børstekommutering for enkel strømforsyning og styring

Høj hastighed til drev, der kræver hurtig respons

Dobbelt kugleleje for mere stabil drift og højere modstand mod radiale belastninger

Permanent magnet til kompakt design

Terminaler med markeret polaritet: positiv kontakt (to hak), negativ kontakt (et hak)

Ideel til

Gør-det-selv- og prototypedrev til 12 V / 24 V DC

Små mekanismer, gear og drivenheder med hastighedskontrol

Model- og hobbykonstruktioner, der kræver højere hastigheder

Ventilatorer, centrifugalapplikationer og andre roterende mekanismer i henhold til mekanisk design

Pakkens indhold

DC-motor 895 (1 stk.)

Hvorfor vælge dette produkt?

Understøtter to almindelige strømforsyningsmuligheder: 12 V og 24 V DC

Definerede mekaniske dimensioner for nemmere integration i strukturen

Kuglelejer egnet til applikationer med højere hastighed

Enkel elektrisk tilslutning og styringsmulighed ved hjælp af en PWM-controller

Installations- og betjeningsvejledning

Sørg for en strømforsyning med tilstrækkelig strømreserve under hensyntagen til motorens startstrøm.

For at styre hastigheden skal du bruge en PWM-controller designet til DC-motorer og den passende strømbelastning.

Under montering skal akseljustering og korrekt mekanisk montering sikres for at undgå overbelastning af lejerne.

Kontroller forbindelsens polaritet i henhold til terminalmarkeringerne.

Sikkerhedsmeddelelse

Motoren er en roterende enhed; sørg for at bevægelige dele er dækket, og undgå kontakt med akslen og roterende elementer.

Forkert dimensionering af ledninger og strømkilde kan forårsage overophedning; brug passende ledningstværsnit og sikringer.

Betjen ikke motoren med blokeret tilstand; dette kan forårsage en betydelig strømstigning og beskadige motoren eller strømforsyningen.
