Description

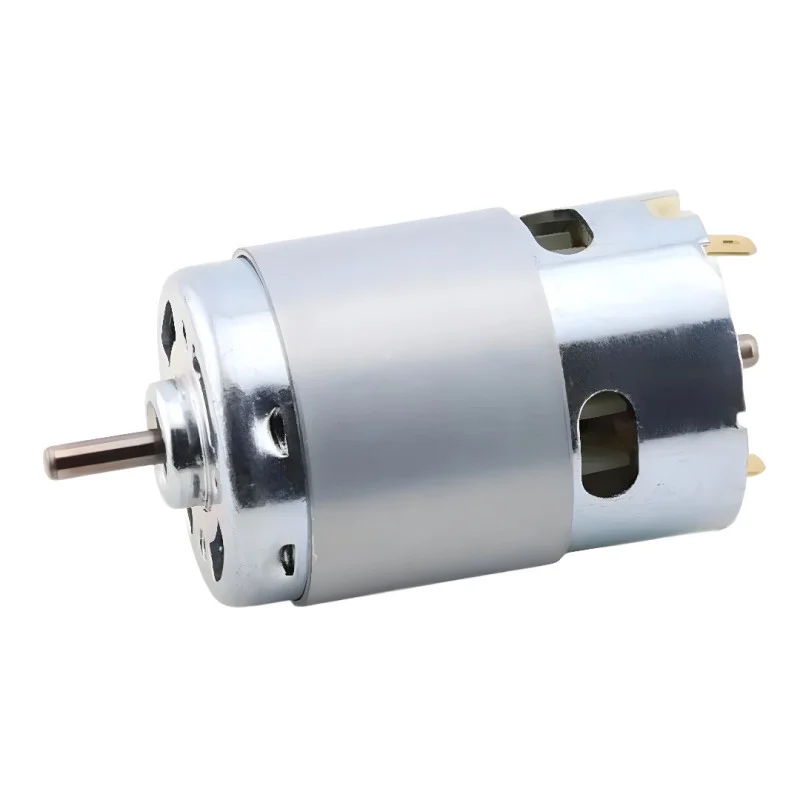

Četkasti istosmjerni motor veličine 895 dizajniran je za primjene koje zahtijevaju kompaktan, brzi pogon. Prikladan je za napajanje od 12 V ili 24 V istosmjerne struje i za izvedbe gdje je potrebna jednostavna kontrola brzine putem PWM-a i stabilna mehanička potpora osovine.
Tehničke specifikacije
Napon napajanja (ovisno o varijanti: 12 V DC / 24 V DC
Nazivna brzina (ovisno o varijanti): 3000, 6000, 7500, 10000, 15000, 20000 okretaja u minuti
Tip motora: DC četkasti
Konstrukcija: permanentni magnet
Ležaj: dvostruki kuglični ležaj
Broj modela: 895
Dimenzije tijela motora: duljina 72 mm, promjer 50 mm
Osovina: promjer 5 mm, izbočina 16 mm
Prednji promjer (prednji dio): 18 mm
Razmak između iglica na stražnjoj strani: 6 mm
Radna struja: 712 A
Početni strujni tok: 12 A
Struja bez opterećenja: 1,2-1,5 A
Struja opterećenja: 1218 A
Trajna struja (navedena od strane proizvođača): 1020 A
Zaštitna značajka: otporna na kapanje
Funkcije i značajke
Komutacija četkica za jednostavno napajanje i upravljanje
Velika brzina za pogone koji zahtijevaju brz odziv
Dvostruki kuglični ležaj za stabilniji rad i veću otpornost na radijalna opterećenja
Permanentni magnet za kompaktan dizajn
Priključci s označenim polaritetom: pozitivni kontakt (dva zareza), negativni kontakt (jedan zarez)
Idealno za
DIY i prototipni pogoni za 12 V / 24 V DC
Mali mehanizmi, zupčanici i pogonske jedinice s regulacijom brzine
Modelarstvo i hobi konstrukcije koje zahtijevaju veće brzine
Ventilatori, centrifugalne primjene i ostali rotacijski mehanizmi prema mehaničkoj izvedbi
Sadržaj paketa
Istosmjerni motor 895 (1 kom.)
Zašto odabrati ovaj proizvod?
Podržava dvije uobičajene opcije napajanja: 12 V i 24 V DC
Definirane mehaničke dimenzije za lakšu integraciju u strukturu
Kuglični ležaj pogodan za primjene većih brzina
Jednostavno električno spajanje i mogućnost upravljanja pomoću PWM kontrolera
Upute za instalaciju i uporabu
Osigurajte napajanje s dovoljnom rezervom struje uzimajući u obzir početnu struju motora.
Za kontrolu brzine koristite PWM kontroler dizajniran za istosmjerne motore i odgovarajuće strujno opterećenje.
Tijekom montaže, osigurajte poravnanje osovine i ispravno mehaničko dosjedanje kako biste izbjegli prekomjerno opterećenje ležajeva.
Provjerite polaritet spoja prema oznakama na terminalima.
Sigurnosna obavijest
Motor je rotirajući uređaj; provjerite jesu li pokretni dijelovi pokriveni i izbjegavajte kontakt s osovinom i rotirajućim elementima.
Nepravilno dimenzioniranje žica i izvora napajanja može uzrokovati pregrijavanje; koristite odgovarajuće presjeke žica i osigurače.
Ne koristite blokirani motor; to može uzrokovati značajno povećanje struje i oštetiti motor ili napajanje.
