Description
A PWM vezérlő egyenáramú motorok fordulatszámának szabályozására szolgál 9 és 60 V közötti tápfeszültség-tartományban. A modul folyamatos szabályozást alkalmaz 0 és 100% közötti tartományban, és digitális kijelzővel van felszerelve, amely kijelzi a beállított szabályozási szintet. A szerelvény tartalmaz egy potenciométert vezérlőgombbal és egy külön billenőkapcsolóval. A panelen lévő teljesítményelemekkel és csavaros csatlakozókkal ellátott kialakítás alkalmas egyenáramú motorokkal felszerelt berendezésekbe és műszaki alkalmazásokba való beépítésre.
Műszaki adatok
Terméktípus: PWM DC motor fordulatszám-szabályozó
Egyenáramú motorhoz tervezve
Üzemi feszültség: 9-60V
Sebességszabályozási tartomány: 0-100%
Maximális áram: 60 A
Névleges áram: 35 A 12 V-on
Kimenet: lineáris terhelés alatt
Kijelző: digitális, háromjegyű
Csatlakozás: csavaros sorkapocs a motorhoz és a tápegységhez
Csatlakozójelölés: 2x motor, negatív táppólus, pozitív táppólus
Tábla mérete: 100 × 76 mm
Rögzítőfuratok távolsága a hosszabb oldal irányában: 90 mm
Rögzítőfuratok távolsága a rövidebb oldal irányában: 65 mm
Kijelző mérete: 23 × 14 mm
Potenciométer tengely átmérője: 6,8 mm
Modellmegjelölés az alján: Sebességszabályozó 40A
Funkciók és jellemzők
Egyenáramú motor elektronikus PWM sebességszabályozása
A szabályozási alapérték digitális kijelzője
Vezérlés külső potenciométerrel, gombnyomással
Külön kapcsoló kábeles változatban
Hűtőbordákkal ellátott tápegységekkel ellátott panel
Csavaros csatlakozók a tápegység és a motor fix csatlakoztatásához
A termékhez csatlakoztatott terhelés szükséges, terhelés nélkül nem szabad tesztelni.
Ideális a következőkhöz:
Egyenáramú motorok fordulatszám-szabályozása műhelyi és hobbi alkalmazásokban
Telepítés DC meghajtású készülékekbe
Motorvezérlés műszaki projektekben, ahol manuális teljesítménybeállítás szükséges
A csomag tartalma

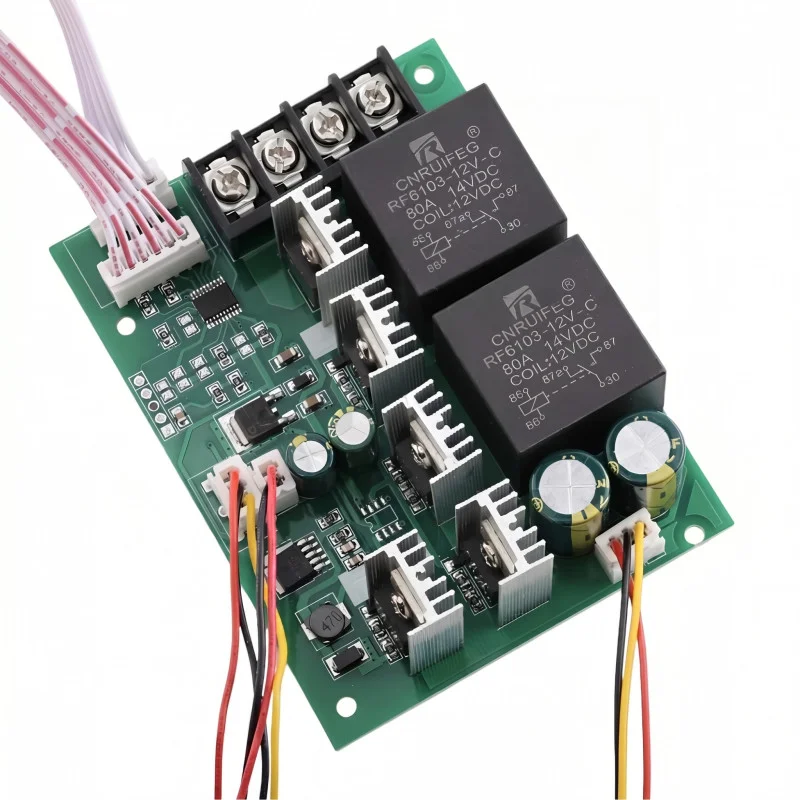

PWM vezérlőmodul nyomtatott áramköri lapon
Potenciométer csatlakozóvezetékkel
Vezérlőgomb
Digitális kijelző csatlakozókábellel
Billenőkapcsoló vezetékekkel
Miért válassza ezt a terméket?
Lehetővé teszi az egyenáramú motorok vezérlését széles üzemi feszültségtartományban
A digitális kijelző leegyszerűsíti a szabályozási szint ismételt beállítását
A sorkapocscsatlakozások és a különálló vezérlők megkönnyítik a panelbe vagy szekrénybe való integrációt
A kialakítás közvetlenül egyenáramú motor táplálására és vezérlésére szolgál
Telepítési és üzemeltetési utasítások
Csatlakoztassa a motort a motorhoz jelölt két csatlakozóhoz, a tápegységet pedig a negatív és pozitív csatlakozókhoz.
Ügyeljen a tápegység helyes polaritására.
A vezérlőt csak csatlakoztatott terhelés mellett üzemeltesse.
Telepítéskor ügyeljen a modul megfelelő szellőzésére és mechanikai rögzítésére.
Nagyobb áramterhelés esetén használjon megfelelő vezetékeket és szorosan meghúzott csatlakozókat.
Biztonsági figyelmeztetés
A helytelen bekötés károsíthatja a vezérlőt, a motort vagy a tápegységet.
Működés közben fennáll a teljesítményalkatrészek és a csatlakozók felmelegedésének veszélye.
A kimeneti vagy tápcsatlakozókon fellépő rövidzárlat a készülék és a vezetékek károsodásához vezethet.
A telepítést és a csatlakoztatást lekapcsolt tápellátás mellett kell elvégezni.
A termék nem alkalmas közvetlen hálózati csatlakoztatásra.
Eszközbe integrálva biztosítani kell az élő alkatrészek érintése és a mechanikai sérülések elleni védelmet.
