Description
PWM-regulatorn är konstruerad för att styra hastigheten på en likströmsmotor i matningsområdet 9 till 60 V. Modulen använder kontinuerlig reglering i området 0 till 100 % och är utrustad med en digital display för att visa inställd regleringsnivå. Enheten inkluderar en potentiometer med en kontrollknapp och en separat vippströmbrytare. Konstruktionen med effektelement på kretskortet och skruvplintar är lämplig för installation i utrustning och tekniska tillämpningar med likströmsmotorer.
Tekniska specifikationer
Produkttyp: PWM DC-motorhastighetsregulator
Utformad för: Likströmsmotor
Arbetsspänning: 9-60V
Hastighetskontrollområde: 0-100%
Maximal ström: 60 A
Märkström: 35 A vid 12 V
Utgång: linjär under belastning
Display: digital, tresiffrig
Anslutning: skruvplint för motor och strömförsörjning
Plintmärkning: 2x motor, negativ effektpol, positiv effektpol
Storlek på brädan: 100 × 76 mm
Monteringshålsavstånd i riktning mot den längre sidan: 90 mm
Monteringshålsavstånd i riktning mot den kortare sidan: 65 mm
Skärmstorlek: 23 × 14 mm
Potentiometeraxeldiameter: 6,8 mm
Modellbeteckning på basen: Varvtalsregulator 40A
Funktioner och egenskaper
Elektronisk PWM-hastighetsreglering av en likströmsmotor
Digital visning av regleringsbörvärdet
Styrning via extern potentiometer med vred
Separat brytare i kabelversion

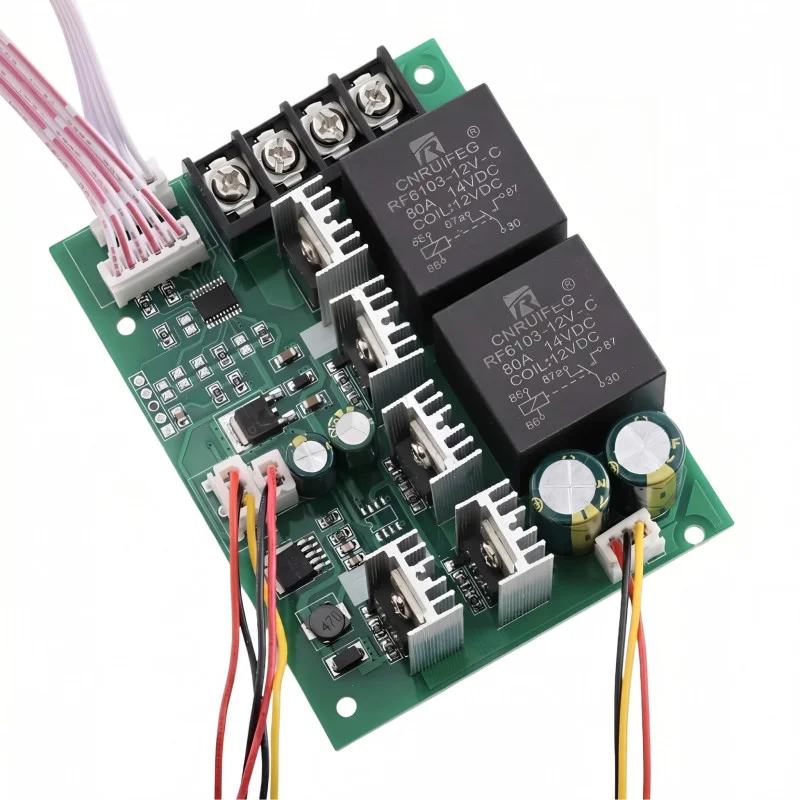

Kort utrustat med kraftkomponenter med kylflänsar
Skruvplintar för fast anslutning av strömförsörjning och motor
Produkten kräver en ansluten last, den bör inte testas utan last.
Idealisk för
Varvtalsreglering av likströmsmotorer i verkstads- och hobbyapplikationer
Installation i enheter med likströmsdrift
Motorstyrning i tekniska projekt där manuell effektjustering krävs
Paketinnehåll
PWM-styrmodul på ett kretskort
Potentiometer med anslutningstråd
Kontrollknapp
Digital display med anslutningskabel
Vippströmbrytare med kablar
Varför välja den här produkten?
Möjliggör styrning av likströmsmotorer över ett brett driftspänningsområde
Digital display förenklar upprepad justering av kontrollnivån
Terminalanslutningar och separata kontroller gör integration i en panel eller ett skåp enkel
Konstruktionen är direkt avsedd för att driva och styra en likströmsmotor
Installations- och bruksanvisning
Anslut motorn till de två terminalerna markerade för motorn och strömförsörjningen till de negativa och positiva terminalerna.
Observera strömförsörjningens korrekta polaritet.
Använd endast regulatorn med ansluten last.
Säkerställ tillräcklig ventilation och mekanisk fastsättning av modulen vid installation.
För högre strömbelastningar, använd lämpliga kablar och ordentligt åtdragna terminaler.
Säkerhetsmeddelande
Felaktig kabeldragning kan orsaka skador på styrenheten, motorn eller strömförsörjningen.
Under drift finns det risk för överhettning av kraftkomponenter och anslutningar.
En kortslutning vid utgången eller strömanslutningarna kan leda till skador på enheten och kablarna.
Installation och anslutning måste utföras med strömförsörjningen frånkopplad.
Produkten är inte avsedd för direkt anslutning till växelströmsnätet.
Vid integration i en apparat är det nödvändigt att säkerställa skydd mot beröring av spänningsförande delar och mot mekaniska skador.
