Description

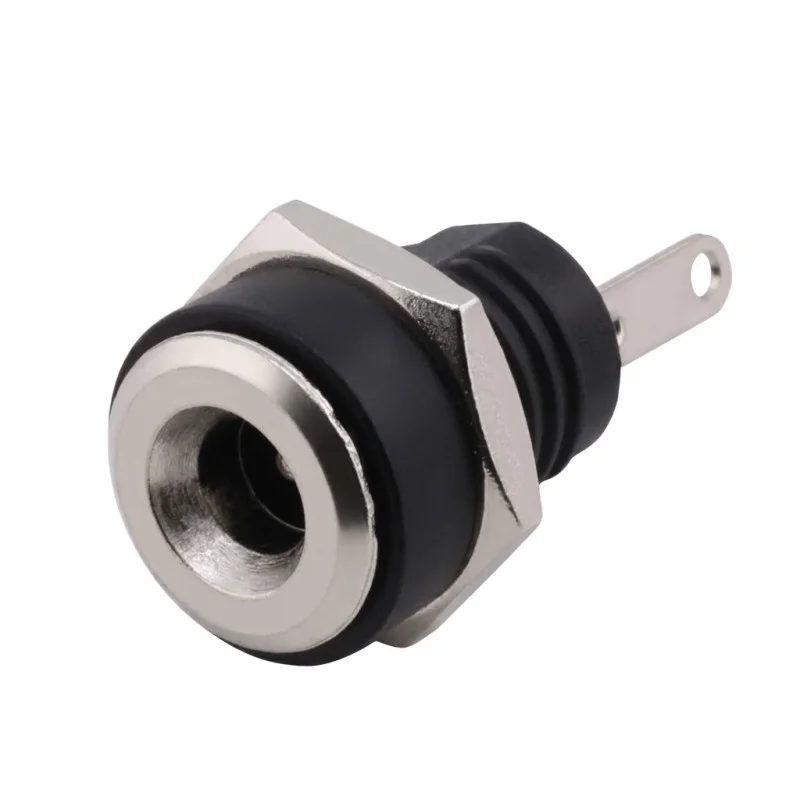

Utičnica za istosmjerno napajanje uređaja s istosmjernim naponom. Varijanta 3,5 × 1,35 mm prikladna je za kompaktne adaptere za napajanje i primjene s nižom potrošnjom struje, gdje je potrebna montaža na ploču i spajanje žica pomoću lemnih terminala.
Tehničke specifikacije
Vrsta konektora: DC utičnica (ženska), montaža na ploču
Veličina konektora: 3,5 × 1,35 mm
Broj modela: DC-220B
Nazivni napon: 30 V istosmjerne struje
Nazivna struja: 0,5 A
Navoj za montažu: M8,0 × 0,75
Dielektrična čvrstoća: AC 50 V (50 Hz), 1 minuta
Otpor kontakta: 0,03
Otpor izolacije: 100 M
Vijek trajanja: 5000 ciklusa
Radna temperatura: -30°C do +70°C
Funkcije i značajke
Montaža na ploču s navojem i maticom za mehanički stabilnu montažu
Lemni terminali za spajanje žica ili kablova unutar uređaja
Kompaktni dizajn pogodan za manje uređaje i manje ulazne snage
Idealno za
Ulazi za napajanje za male elektroničke uređaje
DIY elektronika, prototipovi i servisni popravci
Uvodnice za panele za istosmjerno napajanje u niskonaponskim razvodnim pločama i ormarima
Sadržaj paketa
1× DC utičnica za ploču 3,5 × 1,35 mm + matica za pričvršćivanje
Zašto odabrati ovaj proizvod?
Standardizirana veličina 3,5 × 1,35 mm za kompatibilnost s odgovarajućim DC utikačima
Montaža na ploču s navojem M8,0 × 0,75 za fiksnu montažu
Upute za instalaciju i uporabu
Prije instalacije provjerite veličinu odgovarajućeg dijela (DC utikača) 3,5 × 1,35 mm i mehaničku kompatibilnost s pločom.
Prilikom lemljenja priključaka, odaberite postupak i temperaturu kako ne biste oštetili izolator konektora.
Nakon ugradnje provjerite zategnutost matice i vlačno rasterećenje ožičenja.
Sigurnosna obavijest
Proizvod je dizajniran za istosmjerno napajanje unutar granica nazivnog napona i struje; prekoračenje parametara može dovesti do pregrijavanja ili kvara.
Instalaciju izvršite s isključenim napajanjem, a nakon spajanja provjerite polaritet i ispravan rad cijelog sklopa.
