Description

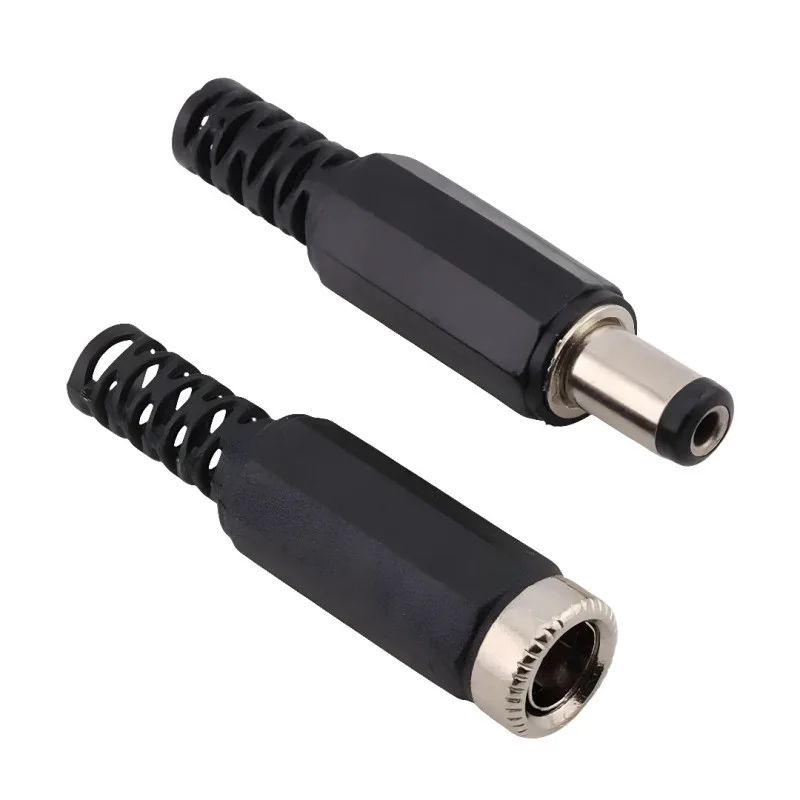

DC-strömkontakt (hylsa) för terminering av kraftledningar i lågspänningsapplikationer. Kontakten är konstruerad för direktmontering på kabeln, termineringen sker genom lödning och locket ger grundläggande mekaniskt skydd och dragavlastning. Produkten finns i två versioner: hane (DC-kontakt) och hona (DC-jack).
Tekniska specifikationer
Kontakttyp: DC-kontakt (strömkontakt)
Storlek: 5,5 × 2,1 mm (ytterdiameter 5,5 mm, innerdiameter 2,1 mm)
Varianter: man / kvinna
Montering: på kabel
Färg: svart
Trådanslutningsmetod: lödning
Märkspänning: max. 36 V DC
Märkström: 5 A
Kontakttrådsmaterial: metall
Isoleringsmaterial: plast
Ungefärliga mått: hanlängd ca 44 mm; honlängd ca 40 mm
Funktioner och egenskaper
Standard DC-storlek 5,5 × 2,1 mm för vanliga nätadaptrar och enheter
Lödkonstruktion för fast elektrisk anslutning
Kontaktskydd med dragavlastning för kabel
Lämplig för reparation och tillverkning av kraftkablar
Idealisk för
LED-belysning och LED-remsor (lågspänningssystem)
Drivkraft för små elektronik- och gör-det-själv-projekt
Servicebyte av skadade DC-kontakter på kabeln
Sammankopplande kraftkablar för laboratorie- och teständamål
Paketinnehåll
1× DC-kontakt 5,5×2,1 mm i vald variant (hane eller hona)
Varför välja den här produkten?
Tydligt definierade 5,5×2,1 mm dimensioner för kompatibilitet med vanliga likströmssystem
Lödtrådsanslutningar lämpliga för tillförlitlig kabelterminering
Tillgänglighet av han- och honvarianter för montering av kraftbryggor
Installations- och bruksanvisning
Kontrollera storleken på anslutningsstycket (5,5 × 2,1 mm) och enhetens erforderliga polaritet före montering.
Löd fast kablarna på kontakterna och kontrollera sedan kabelns mekaniska fäste i dragavlastningen.
Efter anslutning rekommenderar vi att du kontrollerar polaritet och spänning med en multimeter innan lasten ansluts.
Överskrid inte märkströmmen och se till att ledararean är tillräcklig.
Säkerhetsmeddelande
Produkten är avsedd för lågspännings-likströmstillämpningar inom det angivna området; använd inte för nätspänning.
Vid lödning, följ säkerhetsåtgärderna och undvik kortslutningar mellan kontakterna.
Felaktig polaritet kan orsaka skador på den strömförsörjda enheten.
