Description

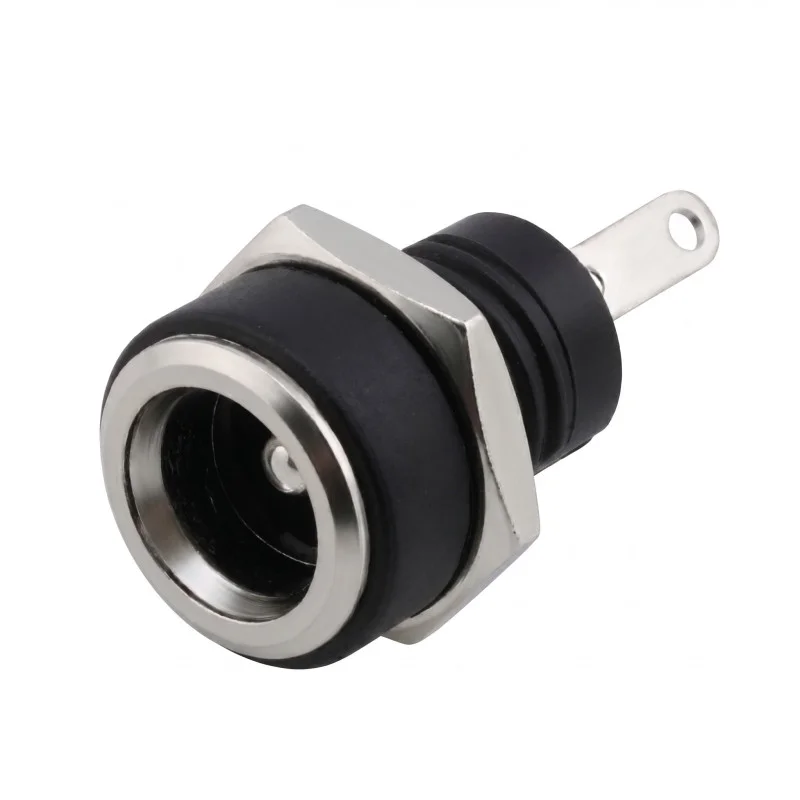

Panel DC-uttag (hona) för att mata enheter med likström via en standard 5,5×2,1 mm-kontakt. Den är avsedd för panelmontering och passar för strömingångar till enheter, fördelningsboxar, mätinstrument och inbyggda applikationer.
Tekniska specifikationer
Kontakttyp: DC-strömuttag (hona), panelmontering
Kontaktstorlek: 5,5 × 2,1 mm
Modellnummer: DC-220B
Montering: gängad, med mutter för fixering i panelen
Isolerande kropp: plast
Frontdesign: metallkrage
Arbetstemperatur: -30 till +70 °C
Elektrisk isoleringsstyrka: AC 50 V (50 Hz), 1 min
Isolationsresistans: 100 M
Kontaktmotstånd: 0,03
Mekanisk livslängd: 5000 cykler
Funktioner och egenskaper
Standardstorlek 5,5×2,1 mm för vanliga likströmsadaptrar
Paneldesign för fast och repeterbar strömanslutning
3-polig anslutning möjliggör anslutningsvarianter inklusive en brytande kontakt (beroende på den interna kontaktens design)
Utförande lämpligt för lödning av trådar eller montering i en enhet
Idealisk för
Strömingångar för elektroniska enheter och moduler
Projektboxar och inbäddade applikationer
Service- och testfixturer
LED- och lågspännings-DC-distribution i enheten
Paketinnehåll
1× DC-uttag för panelmontering 5,5×2,1 mm + fästmutter
Varför välja den här produkten?
Dimensionellt kompatibel med standard 5,5×2,1 mm DC-kontakter
Gängad panelmontering säkerställer stabil mekanisk montering
Lämpliga parametrar för vanlig lågspännings-likströmsförsörjning inom elektronik
Installations- och bruksanvisning
Kontrollera måtten på panelöppningen och det tillgängliga utrymmet för kontaktdonets kropp och stift före montering.
Innan anslutning, identifiera kontakterna och eventuella kopplingsfunktioner på terminalen genom mätning eller enligt diagrammet för din applikation.
Var uppmärksam på strömförsörjningens korrekta polaritet och den mekaniska avlastningen av de anslutna ledningarna.
Säkerhetsmeddelande
Utformad för likström (DC); anslut inte till nätspänning
Utför installationen med strömmen frånkopplad och kontrollera om det finns kortslutningar och polaritet efter anslutning.
