DC-strmstik til panelet (stikkontakt) 5,5 2,1 mm-Spedizione veloce

Description

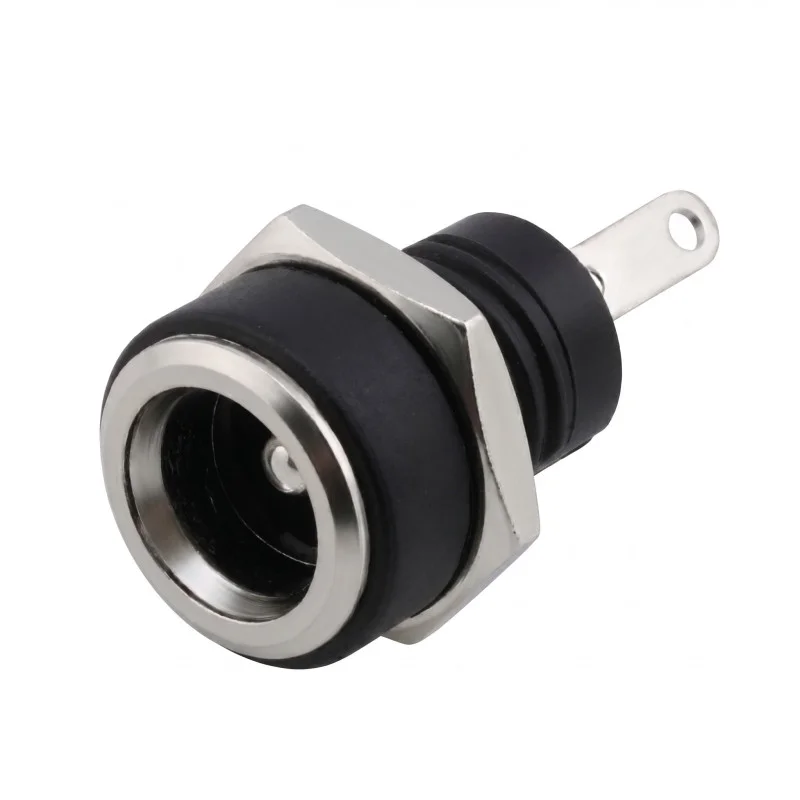

Panel DC-stik (hun) til forsyning af DC-strøm til enheder via et standard 5,5 × 2,1 mm stik. Den er beregnet til panelmontering og er egnet til strømindgange på enheder, fordelerbokse, måleinstrumenter og indbyggede applikationer.

Tekniske specifikationer

Stiktype: DC-strømstik (hun), panelmontering

Stikstørrelse: 5,5 × 2,1 mm

Modelnummer: DC-220B

Montering: med gevind, med møtrik til fastgørelse i panelet

Isolerende hus: plastik

Frontdesign: metalkrave

Arbejdstemperatur: -30 til +70 °C

Elektrisk isoleringsstyrke: AC 50 V (50 Hz), 1 min

Isolationsmodstand: 100 M

Kontaktmodstand: 0,03

Mekanisk levetid: 5000 cyklusser

Funktioner og egenskaber

Standardstørrelse 5,5 × 2,1 mm til almindelige DC-strømadaptere

Paneldesign til fast og gentagelig strømtilslutning

3-bens tilslutning muliggør tilslutningsvarianter inklusive en omskifterkontakt (afhængigt af det interne stikdesign)

Design egnet til lodning af ledninger eller montering i en samling

Ideel til

Strømindgange til elektroniske enheder og moduler

Projektbokse og indlejrede applikationer

Service- og testarmaturer

LED- og lavspændings-DC-fordeling i enheden

Pakkens indhold

1× DC-panelstikdåse 5,5×2,1 mm + fastgørelsesmøtrik

Hvorfor vælge dette produkt?

Dimensionskompatibel med standard 5,5×2,1 mm DC-stik

Gevindmonteret panelmontering sikrer stabil mekanisk montering

Egnede parametre til almindelig lavspændings-DC-strømforsyning i elektronik

Installations- og betjeningsvejledning

Før montering skal du kontrollere panelåbningens dimensioner og den tilgængelige plads til stikket og stifterne.

Før tilslutning skal du identificere kontakterne og eventuelle omskifterfunktioner på terminalen ved hjælp af måling eller i henhold til diagrammet for din applikation.

Vær opmærksom på strømforsyningens korrekte polaritet og den mekaniske aflastning af de tilsluttede ledninger.

Sikkerhedsmeddelelse

Designet til jævnstrøm (DC); må ikke tilsluttes netspænding

Udfør installationen med strømmen afbrudt, og kontrollér for kortslutninger og polaritet efter tilslutning.
