Description

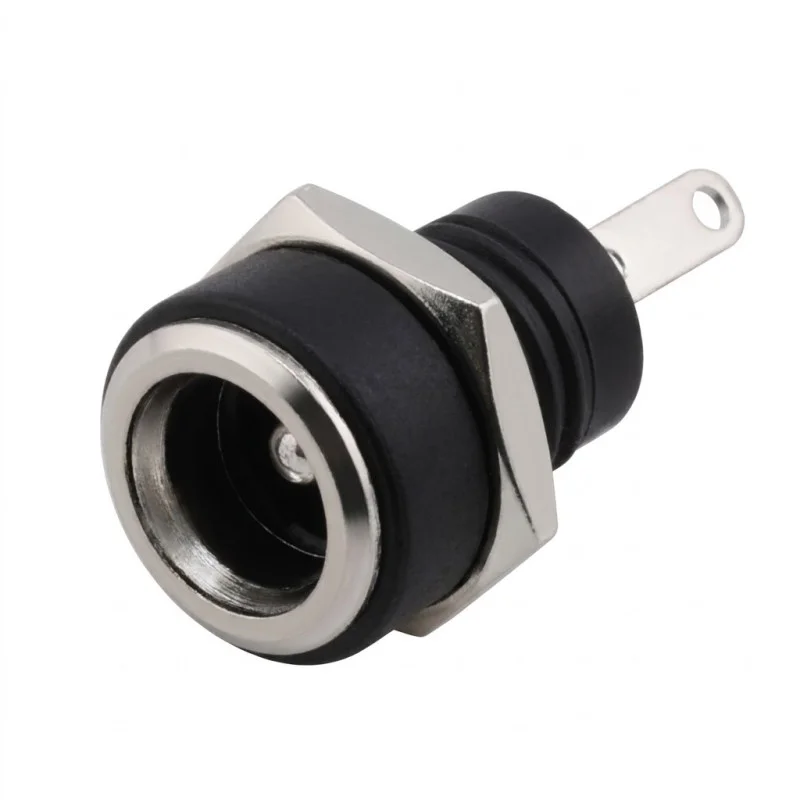

Panel-DC-strømstikkontakten til montering gennem panelet er designet til strømtilslutning ved hjælp af almindelige DC-adaptere. 5,5×2,5 mm-varianten er egnet til enheder, der kræver en mekanisk stærk og gentagelig forbindelse af strømkablet via et gevindstik.
Tekniske specifikationer
Stiktype: DC-jackstik (panel, gennemgående montering)
Stikstørrelse: 5,5 × 2,5 mm
Modelnummer: DC-220B
Nominel spænding: 30V
Nominel strøm: 0,5 A
Isolationsmodstand: 100 M
Kontaktmodstand: 0,03
Levetid: 5000 cyklusser
Dielektrisk styrke: AC 50 V (50 Hz), 1 min
Driftstemperatur: -30°C til +70°C
Monteringsgevind: M8
Tilslutning: loddestifter
Funktioner og egenskaber
Panelmontering med gevind og møtrik for stabil mekanisk installation
Design egnet til montering gennem huller i frontpaneler og udstyrsskabe
Loddekontakter til direkte ledningstilslutning eller indsættelse i ledninger
Designet til gentagen tilslutning og frakobling af strømstikket
Ideel til
Strømindgange til elektroniske enheder med DC-adapter
Industrielle og laboratorieinstrumenter, styreenheder og testudstyr
Gør-det-selv-projekter og specialdesignet elektronik med panelmonteringsstik
Pakkens indhold
1× DC-panelstikdåse 5,5×2,5 mm + fastgørelsesmøtrik
Hvorfor vælge dette produkt?
Mekanisk fastgjort til panelet med M8-gevind
Standardiseret størrelse 5,5 × 2,5 mm for kompatibilitet med tilsvarende DC-stik
Installations- og betjeningsvejledning
Før installation skal du kontrollere dimensionerne af åbningen i panelet og dens kompatibilitet med materialetykkelsen.
Brug passende temperatur og opvarmningstid ved lodning for at undgå at beskadige stikketisolatorerne.
Før idriftsættelse skal polariteten af forbindelsen kontrolleres i henhold til den anvendte strømforsyning og enhed.
Sikkerhedsmeddelelse
Produktet er beregnet til lavspændings-DC-applikationer; overskrid ikke den nominelle spænding og strøm.
Udfør installationen med strømmen afbrudt, og undgå kortslutninger på loddeterminalerne.
