Description

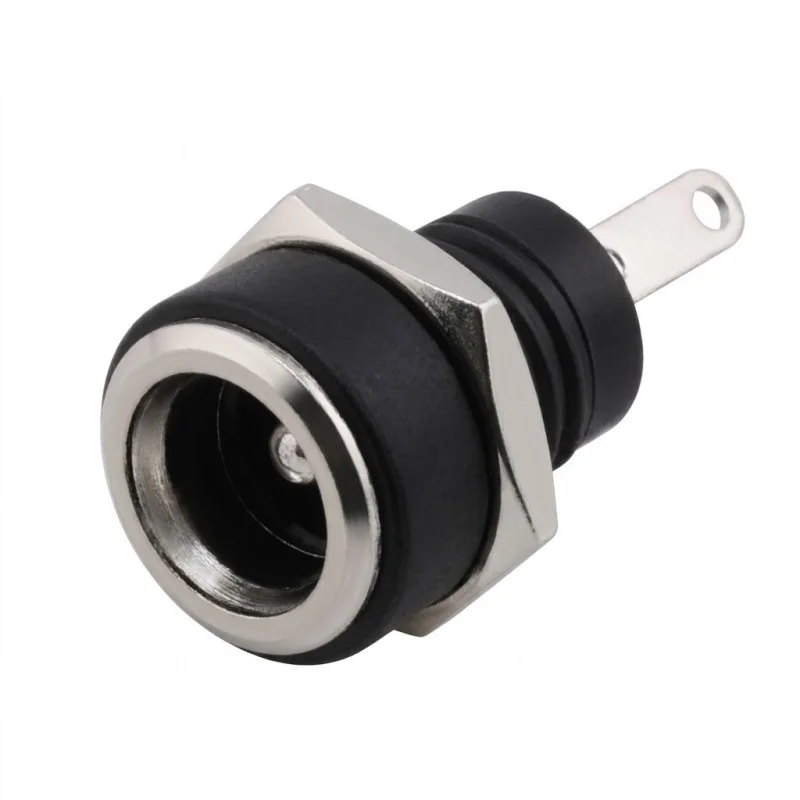

A panelre szerelhető DC tápaljzatot hagyományos DC adapterekkel történő tápcsatlakozásra tervezték. Az 5,5 × 2,5 mm-es változat olyan eszközökhöz alkalmas, amelyek mechanikailag erős és megismételhető tápkábel-csatlakozást igényelnek menetes csatlakozón keresztül.
Műszaki adatok
Csatlakozó típusa: DC jack aljzat (panelre, átmenő furatba szerelhető)
Csatlakozó mérete: 5,5 × 2,5 mm
Modellszám: DC-220B
Névleges feszültség: 30V
Névleges áram: 0,5 A
Szigetelési ellenállás: 100 M
Érintkező ellenállás: 0,03
Élettartam: 5000 ciklus
Átütési szilárdság: AC 50 V (50 Hz), 1 perc
Üzemi hőmérséklet: -30°C és +70°C között
Rögzítési menet: M8
Csatlakozás: forrasztócsapok
Funkciók és jellemzők
Menetes és anyás panelre szerelés a stabil mechanikai telepítés érdekében
Alkalmas furatszereléshez előlapokba és készülékszekrényekbe
Forrasztóérintkezők közvetlen vezetékes csatlakozáshoz vagy vezetékbe való behelyezéshez
A tápcsatlakozó ismételt csatlakoztatására és leválasztására tervezték
Ideális a következőkhöz:
Tápellátási bemenetek elektronikus eszközökhöz DC adapterrel
Ipari és laboratóriumi műszerek, vezérlőegységek és tesztberendezések
Barkácsolás és egyedi elektronika panelre szerelhető csatlakozóval
A csomag tartalma
1× 5,5×2,5 mm-es DC csatlakozóaljzat panelre + rögzítőanya
Miért válassza ezt a terméket?
Mechanikusan rögzítve a panelhez M8-as menettel
Szabványosított méret 5,5 × 2,5 mm a megfelelő DC csatlakozókkal való kompatibilitás érdekében
Telepítési és üzemeltetési utasítások
Telepítés előtt ellenőrizze a panel nyílásának méreteit és az anyag vastagsággal való kompatibilitását.
Forrasztáskor megfelelő hőmérsékletet és melegítési időt használjon, hogy elkerülje a csatlakozó szigetelőinek károsodását.
Üzembe helyezés előtt ellenőrizze a csatlakozás polaritását a tápegységnek és a használt eszköznek megfelelően.
Biztonsági figyelmeztetés
A termék kisfeszültségű egyenáramú alkalmazásokhoz készült; ne lépje túl a névleges feszültséget és áramerősséget.
A telepítést kikapcsolt tápellátás mellett végezze, és kerülje a forrasztási pontok rövidzárlatát.
