Description

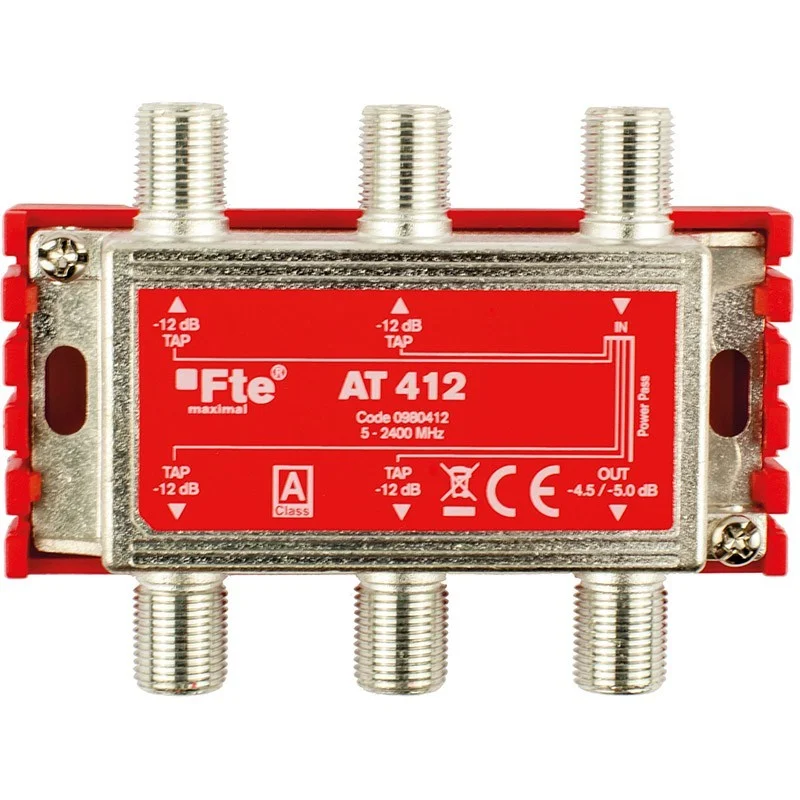

AT412 DERIVATORE A 4 VIE A -12 DB DESCRIZIONE
Derivatori blindati induttivi in classe A terrestri e satellitari da 5 a 2.400 MHz, ad una uscita di passaggio con attenuazione tipica di 4 dB e quattro uscite in derivazione con attenuazione di 12 dB.
PUNTI DI FORZA
– Banda di lavoro 5 ÷ 2400 MHz – 1 ingresso, 1 uscita e 4 derivate – Valore di attenuazione 12 dB – Alta efficienza di schermatura garantita – Passaggio della DC tra l’uscita e l’ingresso – Dimensioni compatte
APPLICAZIONI
Consente di trasferire il segnale da un piano all’altro dove vengono installati, dall’ingresso IN all’uscita OUT con una bassa perdita di passaggio e quindi non alterando le caratteristiche. Le uscite derivate si possono collegare alla presa d’utente o verso l’appartamento al partitore che smisterà il segnale su più prese d’utente.
DATI TECNICI
| N° derivate | 4 |
| Frequenze di lavoro – MHz | 5 ÷ 2400 |
| Perdita di derivazione TV 47 ÷ 862 – dB | 13 |
| Perdita di derivazione SAT 950 ÷ 2150 MHz – dB | 13,5 |
| Perdita di passaggio TV 47 ÷ 862 – dB | 2,5 |
| Perdita di passaggio SAT 950 ÷ 2150 – dB | 4 |
| Tipo di connessione | F |
| Isolamento tap/tap – dB | 28 |
| Passaggio di corrente | OUT-IN |
| Schermatura elettromagnetica – dB | 100 (classe A) |
| Perdita di ritorno – dB | 6 |
| Temperatura di funzionamento – ° C | -10 ÷ 55 |
| Dimensioni ( L x A x P) – mm | 77 x 60 x 27 |
| Peso – g | 106 |
| Quantità imballo singolo / multiplo | 1 / 120 |
| Conforme alle norme | EN 50083-2 |
