Description

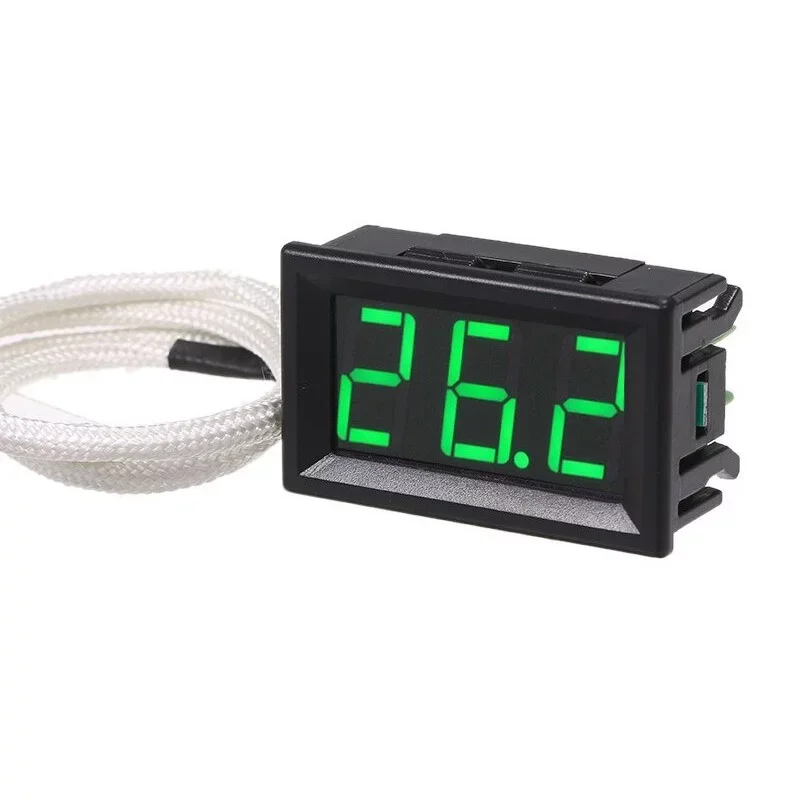

XH-B310-digitaalinen lämpömittari on paneeliin asennettava mittauslaite, joka on suunniteltu lämpötilan mittaamiseen K-tyypin termoelementillä. Se soveltuu asennettavaksi laitteisiin, kojetauluihin, laboratoriolaitteisiin ja teknisiin sovelluksiin, joissa vaaditaan jatkuvaa lämpötilan näyttöä etupaneelissa. Laite toimii ulkoisella lämpötila-anturilla ja on suunniteltu tasavirtalähteelle.
Tekniset tiedot
Malli: XH-B310
Mittaustyyppi: digitaalinen lämpömittari
Anturin tyyppi: K-tyypin termoelementti
Mittausalue: -30 °C – +800 °C
Tarkkuus: ±0,3 °C
Virtalähde: 512 V DC
Laitteen käyttölämpötila: -40 – 65 °C
Lämpötila-anturin kaapelin pituus: 50 cm
Virtajohdon pituus: 20 cm
Laitteen mitat: 48 x 29 x 23 mm
Kiinnitysreikä: 46 x 27 mm
Paino: 20 g
Toiminnot ja ominaisuudet
Paneeliversio etupaneeliin asennettavaksi.
LED-näyttö mitatun lämpötilan suoraa näyttämistä varten.
Mittaus ulkoisella K-tyypin termoelementillä laajalla lämpötila-alueella.
Matalajännitteinen tasavirtalähde.
Soveltuu jatkuvaan lämpötilan valvontaan teknisissä ja teollisissa sovelluksissa.
Virheilmoitus tai epävakaat arvot voivat ilmestyä, jos anturi on viallinen tai kytketty väärin.
Ihanteellinen
Sisäänrakennettu lämpötilan mittaus koneissa ja laitteissa.
Laboratorio- ja huoltomittaussovellukset.
Teknisiä projekteja ulkoisella K-tyypin termoelementillä.
Lämpötilan valvonta teollisuus- ja työpajaolosuhteissa.
Pakkauksen sisältö
Digitaalinen lämpömittari XH-B310
K-tyypin lämpötila-anturi johtojohdolla
Miksi valita tämä tuote?
Se yhdistää paneelirakenteen, digitaalisen näytön ja tuen K-tyypin termoelementeille.
Mahdollistaa mittaukset laajalla lämpötila-alueella.
Se soveltuu integroitavaksi omiin laitteisiisi ja mittausjärjestelmiisi.
Tasavirtalähde helpottaa integrointia elektronisiin sovelluksiin.
Asennus- ja käyttöohjeet
Asenna laite sopivan kokoiseen paneelin aukkoon.
Huomioi oikea syöttöjännite ja liitännän napaisuus.
Kytke K-tyypin termoelementti tiukasti riviliittimeen.
Termoelementin johtojen oikea napaisuus on huomioitava. Jos johdot kytketään vastakkaiseen suuntaan, mittaustulos ei ole oikea.
Jos näytössä näkyy virheilmoitus tai epävakaita arvoja, tarkista, että liittimet ovat tiukasti kiinni, termoelementin napaisuus on oikein, anturin johto on ehjä ja että mitattu lämpötila ei ylitä laitteen mittausaluetta.
Vaurioitunut tai rikkoutunut anturi on vaihdettava.
Turvallisuushuomautus
Laite on sähkölaite, joka on suunniteltu kytkettäväksi oikein teknisten vaatimusten mukaisesti.
Väärä virta- tai anturiliitäntä voi aiheuttaa laitteen toimintahäiriön tai vaurioitumisen.
Suorita asennus ja kytkentä virta katkaistuna.
Korkeita lämpötiloja mitattaessa on suojauduttava palovammilta ja varmistettava anturin ja johtojen oikea sijoittelu.
Suojaa tuotetta mekaanisilta vaurioilta, oikosululta ja sopimattomalta käyttöympäristöltä.
