Description

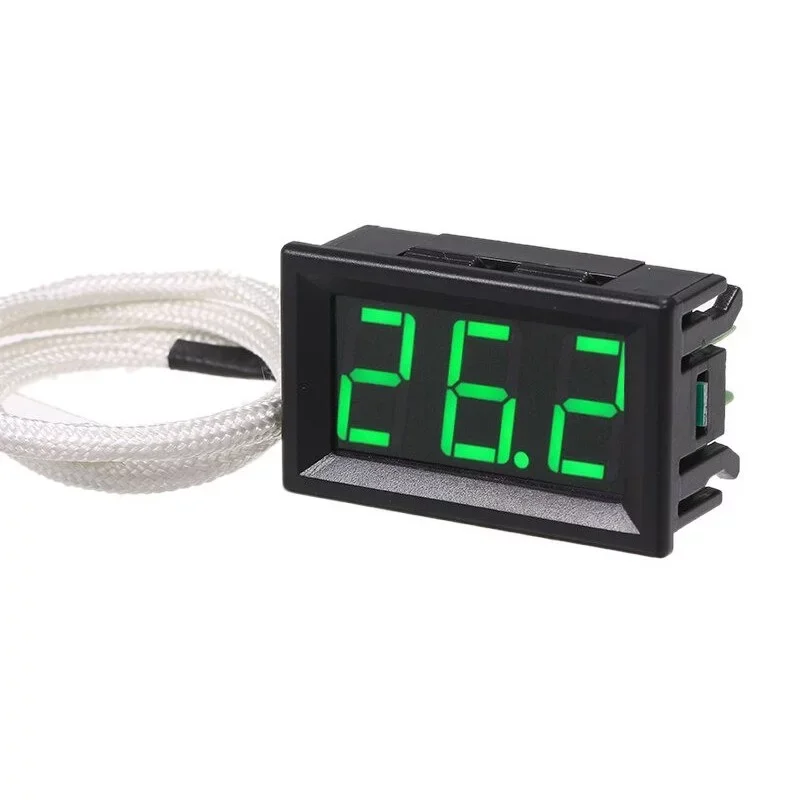

Digitalni termometar XH-B310 je mjerni instrument za montažu na ploču, namijenjen za mjerenje temperature pomoću termoelementa tipa K. Prikladan je za ugradnju u opremu, razvodne ploče, laboratorijske setove i tehničke primjene gdje je potreban kontinuirani prikaz temperature na prednjem zaslonu. Uređaj radi s vanjskom temperaturnom sondom i namijenjen je za napajanje istosmjernom strujom.
Tehničke specifikacije
Model: XH-B310
Vrsta mjerenja: digitalni termometar
Vrsta senzora: termoelement tipa K
Mjerni raspon: -30 °C do +800 °C
Točnost: ±0,3 °C
Napajanje: 5 do 12 V istosmjerne struje
Radna temperatura uređaja: -40 do 65 °C
Duljina kabela temperaturnog senzora: 50 cm
Duljina kabela za napajanje: 20 cm
Dimenzije uređaja: 48 x 29 x 23 mm
Otvor za montažu: 46 x 27 mm
Težina: 20 g
Funkcije i značajke
Panelna verzija za ugradnju u prednju ploču.
LED zaslon za direktan prikaz izmjerene temperature.
Mjerenje pomoću vanjskog termoelementa tipa K za široki temperaturni raspon.
Napajanje niskog istosmjernog napona.
Pogodno za kontinuirano praćenje temperature u tehničkim i industrijskim primjenama.
Poruka o pogrešci ili nestabilne vrijednosti mogu se pojaviti ako je sonda neispravna ili nepravilno spojena.
Idealno za
Ugrađeno mjerenje temperature u strojevima i uređajima.
Laboratorijske i servisne mjerne primjene.
Tehnički projekti s vanjskim termoelementom tipa K.
Praćenje temperature u industrijskim i radioničkim uvjetima.
Sadržaj paketa
Digitalni termometar XH-B310
Temperaturni senzor tipa K s priključnom žicom
Zašto odabrati ovaj proizvod?
Kombinira dizajn ploče, digitalni zaslon i podršku za termoelemente tipa K.
Omogućuje mjerenja u širokom temperaturnom rasponu.
Pogodan je za integraciju u vlastite uređaje i mjerne sustave.
Istosmjerno napajanje olakšava integraciju u elektroničke aplikacije.
Upute za instalaciju i uporabu
Uređaj postavite u otvor ploče odgovarajuće veličine.
Pazite na ispravan napon napajanja i polaritet spajanja.
Čvrsto spojite termoelement tipa K na priključni blok.
Kod termoelementa, obratite pozornost na ispravan polaritet žica. Ako se spoje u suprotnom smjeru, mjerenje neće biti točno.
Ako se prikaže poruka o pogrešci ili nestabilne vrijednosti, provjerite jesu li terminali čvrsto pričvršćeni, je li termoelement ispravno polariziran, je li žica sonde neoštećena i ne prelazi li izmjerena temperatura raspon instrumenta.
Oštećena ili slomljena sonda mora se zamijeniti.
Sigurnosna obavijest
Uređaj je električni uređaj dizajniran za ispravno spajanje u skladu s tehničkim zahtjevima.
Nepravilno napajanje ili spajanje sonde može uzrokovati kvar ili oštećenje instrumenta.
Instalaciju i spajanje izvršite dok je napajanje isključeno.
Prilikom mjerenja visokih temperatura, pazite na zaštitu od opeklina i osigurajte pravilno postavljanje sonde i žica.
Zaštitite proizvod od mehaničkih oštećenja, kratkog spoja i neprikladnog radnog okruženja.
