Description

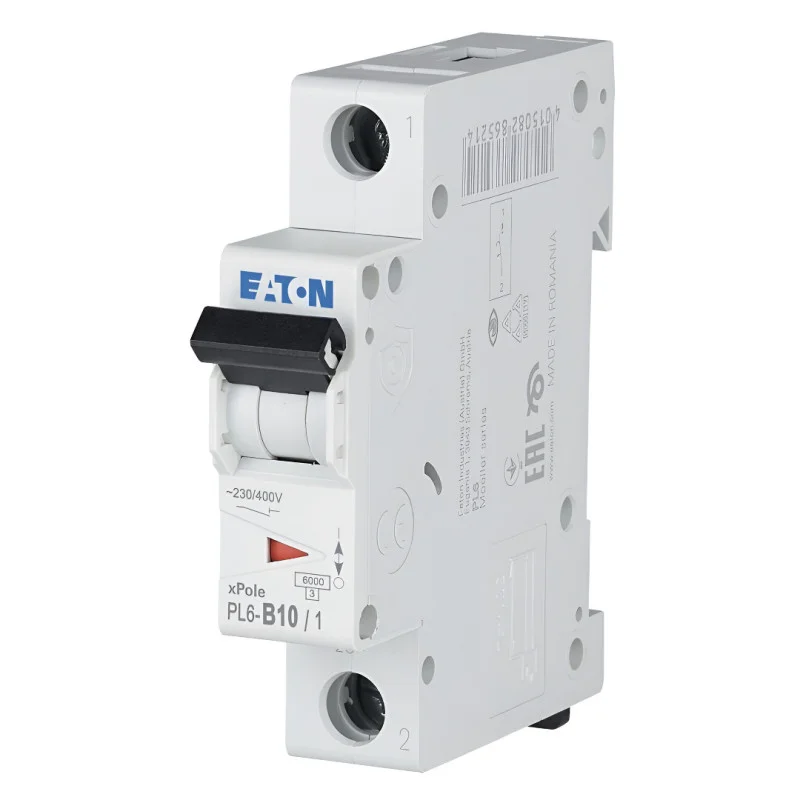

Le disjoncteur modulaire unipolaire Eaton xPole PL6-B10/1 est conçu pour la protection contre les surintensités des circuits électriques dans les installations de distribution. Il protège les lignes et les appareils connectés contre les surcharges et les courts-circuits. Sa conception pour montage sur rail et sa configuration unipolaire le rendent adapté aux applications de distribution courantes dans les installations résidentielles et commerciales.
Spécifications techniques
Modèle : Eaton PL6-B10/1
Type de produit : disjoncteur MCB
Nombre de poteaux : 1
Nombre de phases : 1
Courant nominal : 10 A
Caractéristique du trajet : B
Pouvoir de coupure : 6 kA
Tension nominale : 230/400 V CA
Tension CC nominale : 48 V CC
Degré de protection : IP20
Largeur du module : 1
Type de contacts de connexion : fourche
Montage : sur le tableau de bord
Section du fil connecté : 1 à 25 mm²
Poids : 0,12 kg
Norme : IEC/EN 60898-1
Code fabricant : PL6-B10/1
EAN : 4015082865191
Fonctions et caractéristiques
Protection contre les surintensités, les surcharges et les courts-circuits.
Caractéristique B pour les circuits avec des courants de démarrage plus faibles.
Conception unipolaire pour la protection des circuits monophasés.
Conception modulaire pour installation dans une armoire électrique.
Signalisation optique de la position du contact.
Indication marche/arrêt sur le levier de commande.
Compatibilité avec les borniers du type correspondant.
Idéal pour
Câblage électrique domestique.
Protection des circuits d’éclairage.
Protection du circuit de la prise.
Installation d’armoires dans les bâtiments résidentiels et commerciaux.
Contenu de l’emballage
1 disjoncteur Eaton xPole PL6-B10/1
Pourquoi choisir ce produit ?
Paramètres clairement définis pour la protection du circuit 10 A avec caractéristique B.
Pouvoir de coupure de 6 kA pour une utilisation en installation.
Conception compacte monopolaire d’une largeur de 1 module.
Le montage sur rail DIN facilite l’installation dans les armoires de distribution standard.
Conformité à la norme IEC/EN 60898-1.
Instructions d’installation et d’utilisation
Installer dans un tableau de distribution approprié sur un rail de panneau.
Le raccordement des fils doit correspondre à la section transversale spécifiée et doit être effectué en serrant correctement les bornes.
Avant la mise en service, il est nécessaire de vérifier le dimensionnement correct du disjoncteur pour le circuit protégé.
Ce produit est destiné à une installation fixe.
Avis de sécurité
Ce produit fonctionne sous une tension de 230/400 V CA. Une mauvaise manipulation peut entraîner un choc électrique.
L’installation, le remplacement et le raccordement ne peuvent être effectués que par une personne possédant les qualifications électriques appropriées.
Toujours couper l’alimentation et vérifier que l’appareil est hors tension avant toute installation ou retrait.
Un câblage incorrect ou un dimensionnement inapproprié peuvent entraîner une surchauffe, une défaillance de la protection ou des dommages à l’installation.
Utilisez ce produit uniquement dans des installations conformes à ses paramètres électriques et à son indice de protection IP20.
