Description

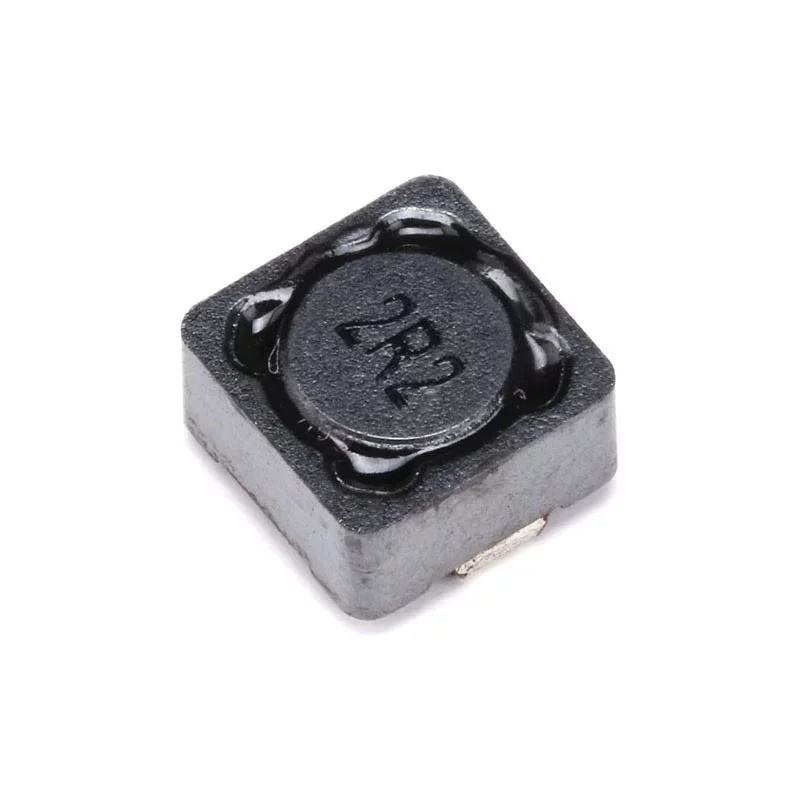

SMD-effektdrossel CDRH74
CDRH74-seriens SMD-effektdrossel är konstruerad för switchande nätaggregat, DC/DC-omvandlare och filterkretsar. Den skärmade designen med ferritkärna säkerställer låg elektromagnetisk störning, hög strömförbrukning och stabila parametrar inom ett brett induktansområde.
Tekniska specifikationer
Konstruktion: skärmad effektdrossel
Montering: SMD
Mått: 7,5 × 7,5 × 4,5 mm
Vikt: 1,6 g
Induktanstolerans: ±20%
Testfrekvens: 100 kHz / 0,3 V
Driftstemperatur: 40 °C till +85 °C
Förvaringstemperatur: 55 °C till +125 °C
Isolationsresistans: 100 M
Skyddsklass: IP00
Översikt över tillgängliga CDRH74-varianter
| CDRH74-1R0M | 1 | 0,017 | 8.0 | 5.0 |
| CDRH74-2R2M | 2.2 | 0,024 | 6.0 | 4.0 |
| CDRH74-3R3M | 3.3 | 0,030 | 4.8 | 3,5 |
| CDRH74-4R7M | 4.7 | 0,040 | 4.2 | 3.1 |
| CDRH74-6R8M | 6,8 | 0,050 | 2,8 | 2.2 |
| CDRH74-100M | 10 | 0,065 | 2,5 | 1,84 |
| CDRH74-150M | 15 | 0,090 | 2.0 | 1,47 |
| CDRH74-220M | 22 | 0,130 | 1.8 | 1.23 |
| CDRH74-330M | 33 | 0,160 | 1,5 | 0,96 |
| CDRH74-470M | 47 | 0,230 | 1.3 | 0,88 |
| CDRH74-560M | 56 | 0,250 | 1.2 | 0,8 |
| CDRH74-680M | 68 | 0,310 | 1.1 | 0,7 |
| CDRH74-101M | 100 | 0,430 | 0,9 | 0,6 |
| CDRH74-121M | 120 | 0,600 | 0,8 | 0,5 |
| CDRH74-151M | 150 | 0,700 | 0,7 | 0,46 |
| CDRH74-221M | 220 | 0,950 | 0,5 | 0,35 |
| CDRH74-331M | 330 | 1 350 | 0,4 | 0,32 |
| CDRH74-471M | 470 | 2 200 | 0,35 | 0,26 |
| CDRH74-681M | 680 | 2 700 | 0,3 | 0,2 |
| CDRH74-102M | 1000 | 4 300 | 0,28 | 0,18 |
| CDRH74-152M | 1500 | 4 500 | 0,1 | 0,1 |
Funktioner och egenskaper
Skärmad design för att minska EMI
Lågt DC-lindningsmotstånd
Hög mättnadsströmsresistans
Lämplig för högfrekventa kopplingskretsar
Idealisk för
DC/DC-omvandlare
Switchande nätaggregat
LED-drivrutiner
Filtrerings- och utjämningskretsar
Paketinnehåll
1× SMD-effektdrossel CDRH74
Varför välja den här produkten?
Komplett utbud av induktorer i ett paket
Tekniska parametrar direkt enligt produktionsdatabladet
Hög tillförlitlighet och mekanisk motståndskraft
