Description

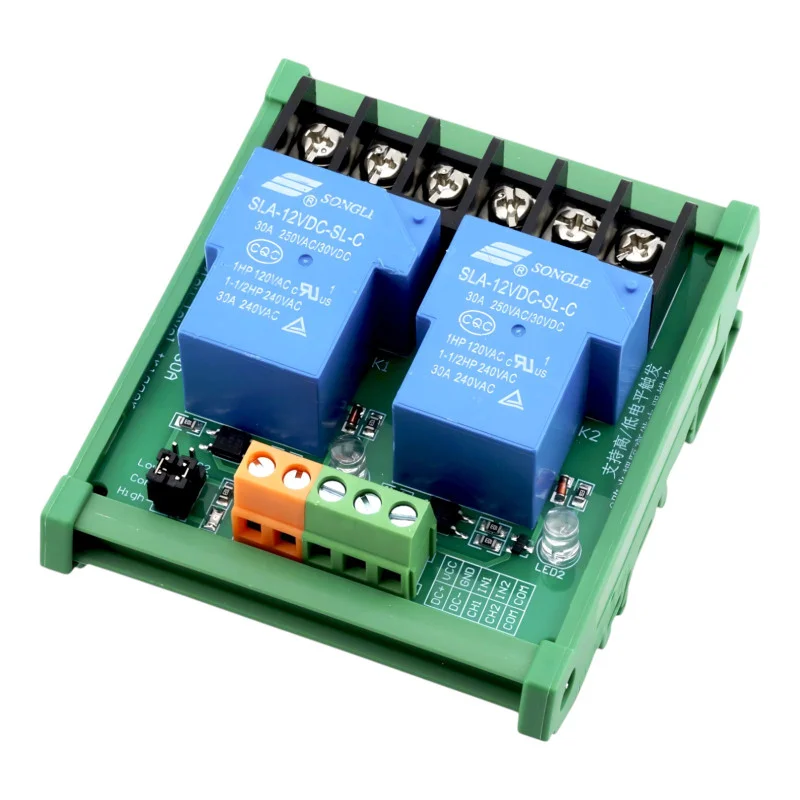

Snažan dvokanalni relejni modul s SLA-12VDC-SL-C relejem i galvanskom izolacijom pomoću optospojnika. Modul omogućuje upravljanje do dva uređaja s visokom potrošnjom struje do 30 A. Pogodan za industrijsku automatizaciju, pametne domove, PLC sustave i “uradi sam”. Omogućuje odabir između visokih i niskih razina okidanja (visoki/niski okidač) i može se jednostavno montirati na DIN šinu.
Tehničke specifikacije
Napon napajanja: 12 V DC
Vrsta releja: SLA-12VDC-SL-C
Broj kanala: 2
Maksimalna struja preklapanja: 30 A
Maksimalni napon preklapanja: 250 V AC / 30 V DC
Upravljačka struja: cca. 80 mA
Način okidanja: niska ili visoka logička razina (Low/High Trigger)
Vijek trajanja releja:>100.000 ciklusa preklapanja
Izolacija: optospojnici na svakom kanalu za galvansku izolaciju
Materijal ploče: dvostrana FR-4 PCB
Dimenzije: 87 × 72 × 47 mm
Težina: 95 g
Zaštita: IP20 (pogodno za ugradnju u razvodni ormar ili suhu okolinu)
Montaža: DIN šina 35 mm
Ožičenje izlaznih releja
COM zajednički kontakt releja
NO (normalno otvoreno) zatvara se kada je relej aktiviran
NC (normalno zatvoreno) otvara se kada je relej aktiviran
Primjer spajanja: Spojite faznu žicu na COM kontakt, a izlazni uređaj na NO za klasično preklapanje kada je relej aktiviran.
Funkcije i značajke
Mogućnost odabira logičke razine okidanja (NISKA ili VISOKA razina okidanja)
Galvanska izolacija pomoću optospojnika osigurava visoku otpornost na smetnje
LED indikacija napajanja svakog kanala
Visoka sklopna snaga do 30 A po kanalu
Sigurna konstrukcija prema međunarodnim standardima s izolacijskim razmacima
Jednostavna ugradnja u razvodni ormar zahvaljujući DIN nosaču
Radna temperatura: -40 do +85 °C
Idealno za
PLC i industrijski upravljački sustavi
Automatizacija procesa u pametnom domu
Upravljanje pumpama, svjetlima, grijanjem i motorima
Eksperimentalni i razvojni elektronički projekti
Sadržaj paketa
1 × 12V dvokanalni relejni modul s optospojnikom i montažom na DIN šinu
Zašto odabrati ovaj proizvod?
Snažan 30 A relej s galvanskom izolacijom za sigurno upravljanje
Podrška za način okidanja HIGH/LOW kompatibilan s većinom upravljačkih sustava
Robusni dizajn izrađen od visokokvalitetne FR-4 PCB ploče
Jednostavna montaža na DIN šinu bez potrebe za dodatnom montažom
Visoka pouzdanost i dugi vijek trajanja releja
