Description

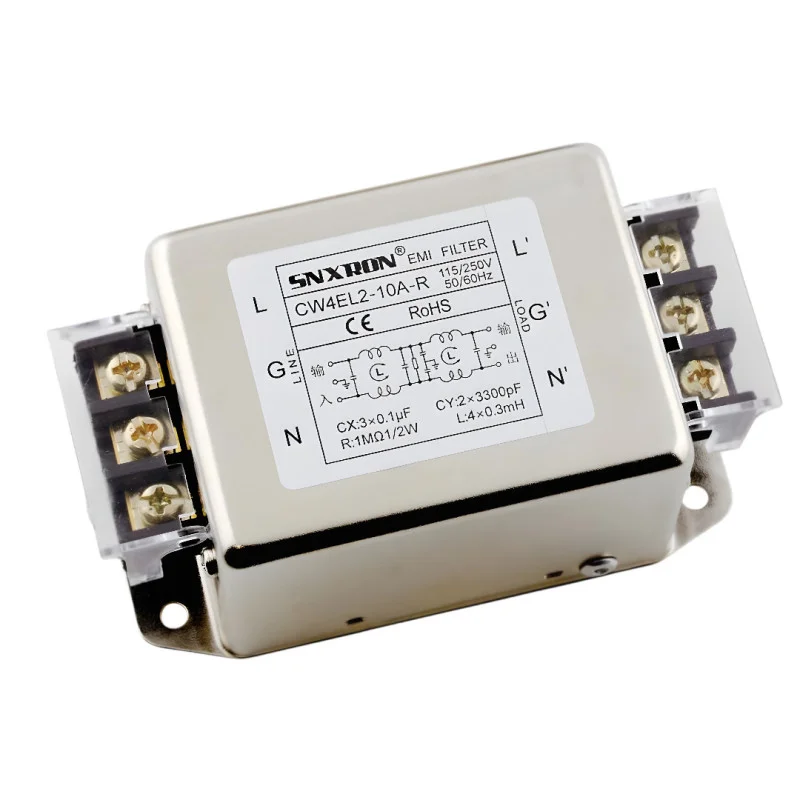

A CW4EL2 egyfázisú hálózati EMI-szűrő a nagyfrekvenciás interferencia (differenciális és közös módusú) elnyomására szolgál a váltakozó áramú vezetékeken. A készülék bemenetén, a táphálózat és a terhelés között használják, ahol hozzájárul a hálózatba terjedő interferencia csökkentéséhez és a készülék környezeti zavarokkal szembeni immunitásának növeléséhez.
Műszaki adatok
Szűrő típusa: egyfázisú AC EMI szűrő
Modell: CW4EL2-XXX-R
Névleges feszültség: 115/250 V AC
Névleges áram: 3A, 6A, 10A, 20A, 30A, 40A (változattól függően)
Csatlakozás: kétlépcsős szűrés
Csatlakozás: sorkapocs
Rögzítés: rögzítőfuratok
Üzemi hőmérséklet: -25 és +85 °C között
Borítás: fém, nikkelezett
Tanúsítvány: CE, RoHS
Klímakategória: 2021.05.25.
Funkciók és jellemzők
Interferencia-elnyomás széles frekvenciatartományban, amely jellemző a kapcsolóüzemű tápegységekre és a teljesítményelektronikára
Differenciális és közös módú interferencia-szűrés
Fém árnyékolású kialakítás a csökkentett sugárzás és a jobb EMC-viselkedés érdekében
Csavaros csatlakozók fix vezetékes csatlakozáshoz
Ideális a következőkhöz:
Kapcsoló tápegységek és ipari tápegységek
Szervohajtások, inverterek és motoralkalmazások
Ipari vezérlőrendszerek és kapcsolótáblák
Berendezések, amelyeknél csökkenteni kell a hálózati feszültségen vezetett interferenciát
A csomag tartalma
1 db CW4EL2 EMI szűrő
Miért válassza ezt a terméket?
Névleges paraméterek alkalmasak egyfázisú tápellátási alkalmazásokhoz 250 VAC-ig
Kétlépcsős szűrés a vezetett interferencia hatékony elnyomására
Robusztus fém kialakítás és szabványos csatlakozócsatlakozás vezérlőszekrényekbe való telepítéshez
Telepítési és üzemeltetési utasítások
A szűrőt a lehető legközelebb kell telepíteni ahhoz a ponthoz, ahol az áram belép a készülékbe.
Figyelje meg a bemenet és kimenet tájolását: csatlakoztassa a hálózatot a LINE, a terhelést a LOAD csatlakozókhoz.
Csatlakoztassa a védővezetőt (PE/föld) a megfelelő földelőcsatlakozóhoz, és biztosítsa a fémszerkezet jó földelését.
A hatékony szűrés érdekében a bemeneti és kimeneti vezetékeket külön vezesse, és minimalizálja azok átfedését.
Biztonsági figyelmeztetés
A készülék legfeljebb 250 VAC hálózati feszültséggel működik. A helytelen telepítés áramütést vagy a készülék károsodását okozhatja.
A telepítést és a csatlakoztatást csak szakképzett személy végezheti, áramtalanított állapotban.
Mindig biztosítsa a megfelelő földelést, és tartsa be a vonatkozó szabványokat és előírásokat a kapcsolótáblákba történő telepítéskor.
