Name: Elektrolitski SMD kondenzator (Old Package)-Spedizione veloce
SKU: 440810
Availability: InStock

Description

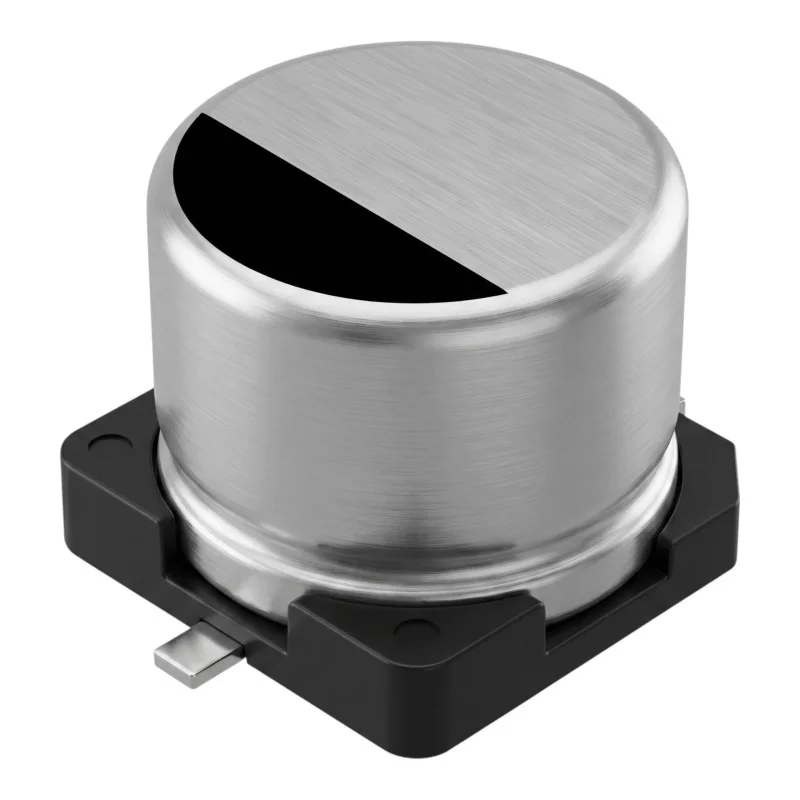

SMD aluminijski elektrolitski kondenzator je pasivna elektronička komponenta namijenjena za ugradnju na tiskane pločice. Služi za filtriranje, izglađivanje, blokiranje ili akumulaciju električnog naboja u elektroničkim sklopovima. Asortiman uključuje više varijanti koje se razlikuju po kapacitetu, nazivnom naponu i veličini kućišta.

Tehničke specifikacije

Tip komponente: aluminijski elektrolitski kondenzator.

Izvedba: SMD za površinsku montažu.

Konstrukcija: polarizirani elektrolitski kondenzator.

Karakter: fiksni kondenzator sa zadanim kapacitetom za određenu varijantu.

Varijante: različiti kapaciteti, različiti nazivni naponi i različite dimenzije kućišta.

Primjena: elektronički sklopovi opće namjene.

Prodajna jedinica: 1 kom.

Funkcije i značajke

Namijenjeno za lemljenje na tiskanu pločicu tehnologijom površinske montaže.

Pogodno za rad u napajačkim, filtarskim i signalnim dijelovima elektroničkih uređaja.

Polarizirana izvedba zahtijeva poštivanje ispravnog polariteta prilikom spajanja.

Odabir određene varijante potrebno je izvršiti prema traženom kapacitetu, nazivnom naponu i dostupnom prostoru na tiskanoj pločici.

Idealno za

Popravke elektroničkih uređaja.

Razvoj i izradu elektroničkih sklopova.

Filtarske i izglađivačke dijelove strujnih krugova napajanja.

Servis tiskanih pločica sa SMD komponentama.

Popunjavanje zaliha elektroničkih pasivnih komponenti.

Sadržaj pakiranja

1 kom SMD aluminijski elektrolitski kondenzator u odabranoj varijanti.

Zašto odabrati ovaj proizvod

Pojedinačna prodaja po 1 kom omogućuje kupnju točno određenog broja komponenti za servis ili proizvodnju.

SMD izvedba je pogodna za moderne tiskane pločice s površinskom montažom.

Dostupnost više varijanti omogućuje odabir komponente prema električnim i dimenzionalnim zahtjevima sklopa.

Aluminijski elektrolitski kondenzator prikladan je za sklopove gdje se zahtijeva polarizirana kapacitivna komponenta.

Upute za instalaciju i rad

Prije montaže provjerite kapacitet, nazivni napon, dimenziju kućišta i polaritet odabrane varijante.

Kondenzator lemite na odgovarajuće SMD kontakte na tiskanoj pločici.

Prilikom ugradnje poštujte polaritet označen na komponenti i na tiskanoj pločici.

Nazivni napon odabrane varijante ne smije se prekoračiti.

Montaža zahtijeva stručan rad s elektroničkim komponentama i odgovarajuću opremu za lemljenje.

Sigurnosna upozorenja

Neispravan polaritet, prekoračenje nazivnog napona ili pogrešno spajanje može dovesti do oštećenja komponente, kratkog spoja, pregrijavanja ili oštećenja uređaja.

Kondenzator ne ugrađujte i ne mijenjajte u uređaju spojenom na napajanje.

Prije rukovanja provjerite jesu li kondenzatori u sklopu ispražnjeni.

Korištenje u sklopovima s opasnim naponom zahtijeva stručnu montažu i poštivanje sigurnosnih pravila za rad s električnom opremom.

Kapacitet Dimenzija kondenzatora Napon

1500 µF	10 × 10 mm	2.5 V
220 µF	6.3 × 6.9 mm	4 V
470 µF	6 × 6 mm	6 V
22 µF	4 × 5.5 mm	6.3 V
35 µF	4 × 5.5 mm	6.3 V
47 µF	5 × 5.5 mm	6.3 V
100 µF	6.3 × 5.4 mm	6.3 V
220 µF	6.3 × 6 mm	6.3 V
330 µF	6.3 × 7 mm	6.3 V
470 µF	6 × 7 mm	6.3 V
1000 µF	10 × 10 mm	6.3 V
22 µF	6 × 5.4 mm	10 V
33 µF	4 × 5 mm	10 V
47 µF	5 × 5 mm	10 V
100 µF	6 × 5 mm	10 V
220 µF	6 × 5 mm	10 V
330 µF	6.3 × 7 mm	10 V
470 µF	8 × 10 mm	10 V
680 µF	10 × 10 mm	10 V
1000 µF	10 × 10.5 mm	10 V
2.2 µF	4 × 4 mm	16 V
4.7 µF	4 × 5 mm	16 V
10 µF	4 × 5 mm	16 V
22 µF	6 × 4.4 mm	16 V
33 µF	5 × 5 mm	16 V
47 µF	6 × 5 mm	16 V
100 µF	6 × 5 mm	16 V
220 µF	6.3 × 7 mm	16 V
330 µF	8 × 10 mm	16 V
470 µF	8 × 10 mm	16 V
3.3 µF	4 × 5 mm	25 V
4.7 µF	4 × 5 mm	25 V
10 µF	4 × 5 mm	25 V
22 µF	4 × 5 mm	25 V
33 µF	5 × 5 mm	25 V
47 µF	6 × 5 mm	25 V
100 µF	6 × 7 mm	25 V
220 µF	8 × 10 mm	25 V
330 µF	8 × 10 mm	25 V
470 µF	10 × 10 mm	25 V
1 µF	4 × 5 mm	35 V
2.2 µF	4 × 5 mm	35 V
3.3 µF	4 × 5 mm	35 V
4.7 µF	4 × 5 mm	35 V
10 µF	5 × 5 mm	35 V
22 µF	6 × 5 mm	35 V
33 µF	6 × 5 mm	35 V
47 µF	6 × 5 mm	35 V
100 µF	6.3 × 7 mm	35 V
150 µF	8 × 10 mm	35 V
220 µF	8 × 10 mm	35 V
0.1 µF	4 × 5 mm	50 V
0.47 µF	4 × 5 mm	50 V
1 µF	4 × 5 mm	50 V
2.2 µF	4 × 5 mm	50 V
3.3 µF	4 × 5 mm	50 V
4.7 µF	5 × 5 mm	50 V
10 µF	6 × 5 mm	50 V
22 µF	6 × 5 mm	50 V
33 µF	6.3 × 7.7 mm	50 V
47 µF	6.3 × 7.7 mm	50 V
100 µF	8 × 10 mm	50 V
220 µF	10 × 10 mm	50 V
22 µF	6.3 × 7.7 mm	63 V
47 µF	8 × 10 mm	63 V
100 µF	10 × 10 mm	63 V
10 µF	8 × 7 mm	100 V
22 µF	8 × 10 mm	100 V
33 µF	10 × 10 mm	100 V
47 µF	10 × 10 mm	100 V
