Description

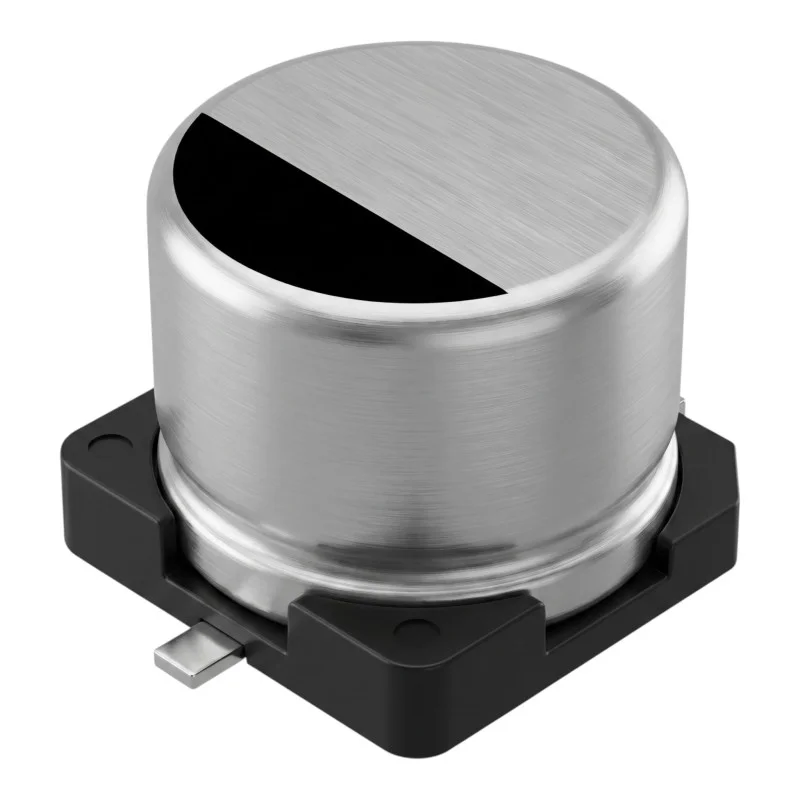

SMD aluminijasti elektrolitski kondenzator je pasivna elektronska komponenta, namenjena za namestitev na tiskana vezja. Uporablja se za filtriranje, glajenje, blokiranje ali shranjevanje električnega naboja v elektronskih vezjih. Ponudba vključuje več različic, ki se razlikujejo po kapaciteti, nazivni napetosti in velikosti ohišja.

Tehnične specifikacije

Vrsta komponente: aluminijasti elektrolitski kondenzator.

Izvedba: SMD za površinsko montažo.

Konstrukcija: polariziran elektrolitski kondenzator.

Značaj: fiksni kondenzator z določeno kapaciteto za posamezno različico.

Različice: različne kapacitete, različne nazivne napetosti in različne dimenzije ohišja.

Uporaba: elektronska vezja za splošne namene.

Prodajna enota: 1 kos.

Funkcije in lastnosti

Namenjeno za spajkanje na tiskana vezja s tehnologijo površinske montaže.

Primerno za delovanje v napajalnih, filtrirnih in signalnih delih elektronskih naprav.

Polarizirana izvedba zahteva upoštevanje pravilne polarnosti pri priključitvi.

Izbiro posamezne različice je treba opraviti glede na zahtevano kapaciteto, nazivno napetost in razpoložljiv prostor na tiskanem vezju.

Idealno za

Popravila elektronskih naprav.

Razvoj in izdelavo elektronskih vezij.

Filtrirne in gladilne dele napajalnih vezij.

Servisiranje tiskanih vezij s SMD komponentami.

Dopolnjevanje zalog elektronskih pasivnih komponent.

Vsebina paketa

1 kos SMD aluminijasti elektrolitski kondenzator v izbrani različici.

Zakaj izbrati ta izdelek

Posamična prodaja po 1 kos omogoča nakup točnega števila komponent za servis ali proizvodnjo.

SMD izvedba je primerna za sodobna tiskana vezja s površinsko montažo.

Dostopnost več različic omogoča izbiro komponente glede na električne in dimenzijske zahteve vezja.

Aluminijasti elektrolitski kondenzator je primeren za vezja, kjer se zahteva polarizirana kapacitivna komponenta.

Navodila za namestitev in uporabo

Pred montažo preverite kapaciteto, nazivno napetost, velikost ohišja in polarnost izbrane različice.

Kondenzator prispajkajte na ustrezne SMD blazinice na tiskanem vezju.

Pri namestitvi upoštevajte polarnost, označeno na komponenti in na tiskanem vezju.

Nazivna napetost izbrane različice ne sme biti presežena.

Montaža zahteva strokovno delo z elektronskimi komponentami in ustrezno opremo za spajkanje.

Varnostna opozorila

Nepravilna polarnost, prekoračitev nazivne napetosti ali napačna priključitev lahko povzroči poškodbo komponente, kratek stik, pregrevanje ali poškodbo naprave.

Kondenzatorja ne nameščajte in ne menjajte v napravi, ki je priključena na napajanje.

Pred rokovanjem preverite, ali so kondenzatorji v vezju izpraznjeni.

Uporaba v vezjih z nevarno napetostjo zahteva strokovno montažo in upoštevanje varnostnih pravil za delo z električno opremo.

Kapaciteta Dimenzija kondenzatorja Napetost

1500 µF	10 × 10 mm	2.5 V
220 µF	6.3 × 6.9 mm	4 V
470 µF	6 × 6 mm	6 V
22 µF	4 × 5.5 mm	6.3 V
35 µF	4 × 5.5 mm	6.3 V
47 µF	5 × 5.5 mm	6.3 V
100 µF	6.3 × 5.4 mm	6.3 V
220 µF	6.3 × 6 mm	6.3 V
330 µF	6.3 × 7 mm	6.3 V
470 µF	6 × 7 mm	6.3 V
1000 µF	10 × 10 mm	6.3 V
22 µF	6 × 5.4 mm	10 V
33 µF	4 × 5 mm	10 V
47 µF	5 × 5 mm	10 V
100 µF	6 × 5 mm	10 V
220 µF	6 × 5 mm	10 V
330 µF	6.3 × 7 mm	10 V
470 µF	8 × 10 mm	10 V
680 µF	10 × 10 mm	10 V
1000 µF	10 × 10.5 mm	10 V
2.2 µF	4 × 4 mm	16 V
4.7 µF	4 × 5 mm	16 V
10 µF	4 × 5 mm	16 V
22 µF	6 × 4.4 mm	16 V
33 µF	5 × 5 mm	16 V
47 µF	6 × 5 mm	16 V
100 µF	6 × 5 mm	16 V
220 µF	6.3 × 7 mm	16 V
330 µF	8 × 10 mm	16 V
470 µF	8 × 10 mm	16 V
3.3 µF	4 × 5 mm	25 V
4.7 µF	4 × 5 mm	25 V
10 µF	4 × 5 mm	25 V
22 µF	4 × 5 mm	25 V
33 µF	5 × 5 mm	25 V
47 µF	6 × 5 mm	25 V
100 µF	6 × 7 mm	25 V
220 µF	8 × 10 mm	25 V
330 µF	8 × 10 mm	25 V
470 µF	10 × 10 mm	25 V
1 µF	4 × 5 mm	35 V
2.2 µF	4 × 5 mm	35 V
3.3 µF	4 × 5 mm	35 V
4.7 µF	4 × 5 mm	35 V
10 µF	5 × 5 mm	35 V
22 µF	6 × 5 mm	35 V
33 µF	6 × 5 mm	35 V
47 µF	6 × 5 mm	35 V
100 µF	6.3 × 7 mm	35 V
150 µF	8 × 10 mm	35 V
220 µF	8 × 10 mm	35 V
0.1 µF	4 × 5 mm	50 V
0.47 µF	4 × 5 mm	50 V
1 µF	4 × 5 mm	50 V
2.2 µF	4 × 5 mm	50 V
3.3 µF	4 × 5 mm	50 V
4.7 µF	5 × 5 mm	50 V
10 µF	6 × 5 mm	50 V
22 µF	6 × 5 mm	50 V
33 µF	6.3 × 7.7 mm	50 V
47 µF	6.3 × 7.7 mm	50 V
100 µF	8 × 10 mm	50 V
220 µF	10 × 10 mm	50 V
22 µF	6.3 × 7.7 mm	63 V
47 µF	8 × 10 mm	63 V
100 µF	10 × 10 mm	63 V
10 µF	8 × 7 mm	100 V
22 µF	8 × 10 mm	100 V
33 µF	10 × 10 mm	100 V
47 µF	10 × 10 mm	100 V
