Description

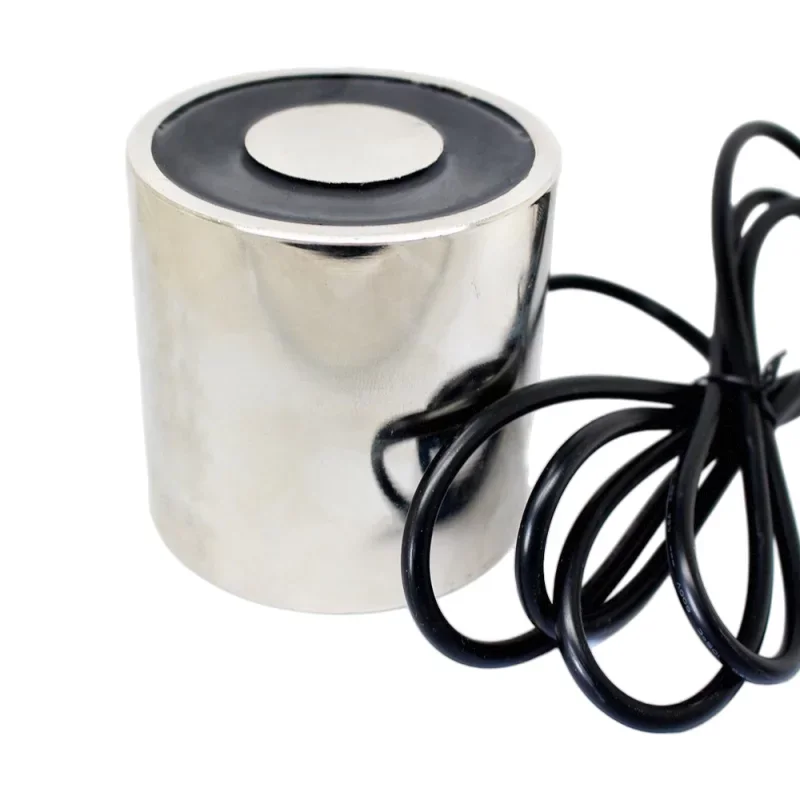

W pełni hermetyczny elektromagnes WF-P80/80 został zaprojektowany do zastosowań, w których wymagana jest duża siła trzymania, kompaktowa konstrukcja i mechaniczna ochrona uzwojenia. Szczególnie nadaje się do urządzeń przemysłowych, systemów zaciskowych i urządzeń transportowych zasilanych prądem stałym.
Dane techniczne
Model: WF-P80/80
Projekt: całkowicie zamknięty
Zasilanie: DC 24 V lub 12 V (w zależności od wariantu)
Siła trzymania: 200 kg
Wymiary: D80 x 80 mm
Otwór montażowy: M8
Pobór mocy: 27,4 W
Długość przewodu zasilającego: 250 mm
Temperatura graniczna: 103 °C
Cena: za 1 szt.
Funkcje i cechy
Siłę trzymania określa się w temperaturze 20 °C w kontakcie z miękkim materiałem stalowym o polerowanej powierzchni, poddawanym naprężeniu prostopadłemu do powierzchni (1 kg 10 N).
Minimalna grubość kotwy podana jest w tabeli (*).
W wyjątkowych przypadkach różnica w sile trzymania może wynieść -10% podanych wartości.
Hermetyzacja zwiększa odporność na typowe warunki przemysłowe i zmniejsza ryzyko uszkodzeń mechanicznych uzwojeń.
Idealny dla
Uchwyty zaciskowe i pozycjonujące
Technologia obsługi i zastosowania podnoszące z częściami ferromagnetycznymi
Automatyka przemysłowa
Miejsce testowania i pomiaru
Zawartość opakowania
Elektromagnes hermetyczny WF-P80/80 z przewodem zasilającym 250 mm
Dlaczego warto wybrać ten produkt?
Wysoka siła trzymania przy zasilaniu prądem stałym 24 V lub 12 V
Kompaktowy rozmiar 80 x 80 mm umożliwiający łatwą integrację ze sprzętem
Konstrukcja kapsułkowa odpowiednia do zastosowań przemysłowych
Określone warunki pomiaru siły trzymania do oceny technicznej zastosowania
Instrukcja instalacji i obsługi
Aby uzyskać deklarowaną siłę trzymania, należy zapewnić czysty, płaski i wypolerowany kontakt z materiałem ferromagnetycznym oraz zminimalizować szczelinę powietrzną.
Projektując mechanikę, należy uwzględnić kierunek obciążenia prostopadły do powierzchni oraz wymaganą grubość kotwy.
Należy zapewnić odpowiednie zasilanie prądem stałym 24 V i dobrać wymiary przewodów odpowiednio do poboru prądu.
Podczas eksploatacji należy przestrzegać temperatury granicznej 103 °C i zapewnić warunki odprowadzania ciepła zgodne z konstrukcją urządzenia.
Informacja o bezpieczeństwie
Urządzenie jest przeznaczone do zasilania napięciem stałym, montaż należy wykonywać przy odłączonym zasilaniu.
Podczas pracy elektromagnes może nagrzewać się do wysokich temperatur, należy unikać kontaktu z materiałami łatwopalnymi i zapewnić odpowiednie chłodzenie konstrukcji.
Po zwolnieniu zasilania może nastąpić natychmiastowa utrata siły trzymania; w zastosowaniach, w których istnieje ryzyko upadku ładunku, należy zastosować odpowiednie zabezpieczenie mechaniczne.
