Description

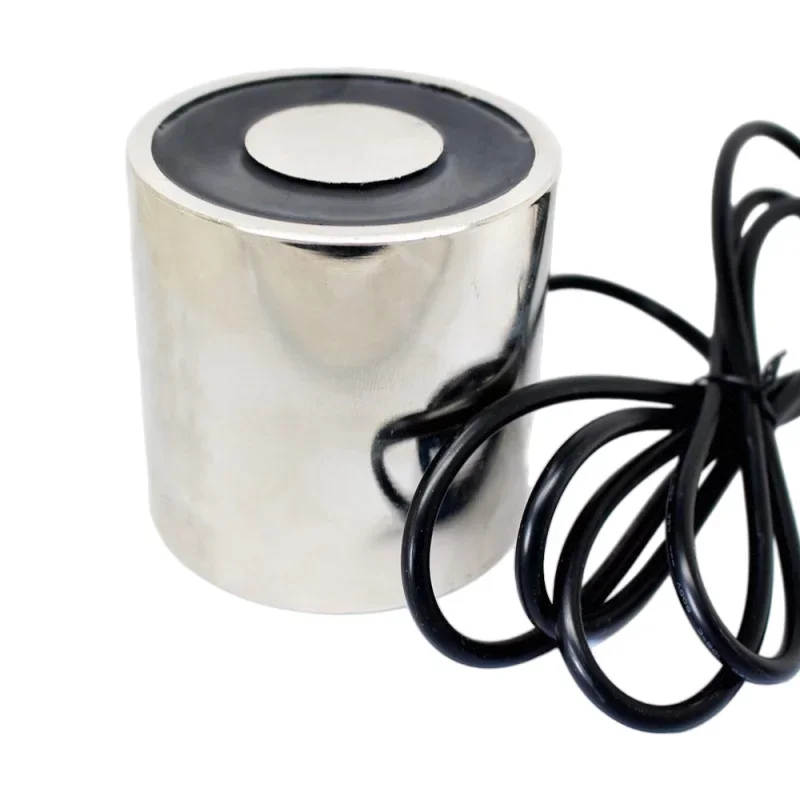

Popolnoma zaprt solenoid WF-P80/80 je zasnovan za aplikacije, kjer je potrebna visoka držalna sila v kompaktni izvedbi in mehanska zaščita navitja. Posebej primeren je za industrijske vpenjalne elemente, vpenjalne sisteme in transportno opremo z enosmernim napajanjem.
Tehnične specifikacije
Model: WF-P80/80
Zasnova: popolnoma zaprta
Napajanje: DC 24 V ali 12 V (odvisno od različice)
Držalna sila: 200 kg
Dimenzija: D80 x 80 mm
Pritrdilna luknja: M8
Poraba energije: 27,4 W
Dolžina napajalnega kabla: 250 mm
Mejna temperatura: 103 °C
Cena: za 1 kos.
Funkcije in lastnosti
Držalna sila se določi pri temperaturi 20 °C v stiku z mehkim konstrukcijskim jeklenim materialom s polirano površino pod napetostjo, pravokotno na površino (1 kg 10 N).
Najmanjša debelina sidra je podana v tabeli (*).
V izjemnih primerih je lahko razlika v držalni sili -10 % navedenih vrednosti.
Kapsulacija poveča odpornost na običajna industrijska okolja in zmanjša tveganje mehanskih poškodb navitij.
Idealno za
Vpenjalne in pozicionirne naprave
Tehnologija ravnanja in dvigovanja s feromagnetnimi deli
Industrijska avtomatizacija
Delovno mesto za testiranje in merjenje
Vsebina paketa
Zaprt solenoid WF-P80/80 z 250 mm napajalnim kablom
Zakaj izbrati ta izdelek?
Visoka držalna sila z napajanjem DC 24 V ali 12 V
Kompaktna velikost 80 x 80 mm za enostavno integracijo v opremo
Zaprta zasnova, primerna za industrijsko uporabo
Določeni pogoji za merjenje držalne sile za tehnično oceno uporabe
Navodila za namestitev in uporabo
Za dosego deklarirane sile držanja zagotovite čist, raven in poliran stik s feromagnetnim materialom ter zmanjšajte zračno režo.
Pri načrtovanju mehanike upoštevajte smer obremenitve pravokotno na površino in zahtevano debelino sidra.
Zagotovite zadostno napajanje z enosmerno napetostjo 24 V in dimenzionirajte žice glede na porabo energije.
Med delovanjem upoštevajte mejno temperaturo 103 °C in zagotovite pogoje za odvajanje toplote v skladu z zasnovo naprave.
Varnostno obvestilo
Naprava je zasnovana za enosmerno napetost, namestitev izvedite z odklopljenim napajanjem.
Solenoid lahko med delovanjem doseže povišane temperature; izogibajte se stiku z vnetljivimi materiali in zagotovite ustrezno hlajenje konstrukcije.
Ko se moč sprosti, lahko pride do takojšnje izgube držalne sile; v primerih uporabe, kjer obstaja tveganje padca bremena, uporabite ustrezno mehansko zaščito.
