Description

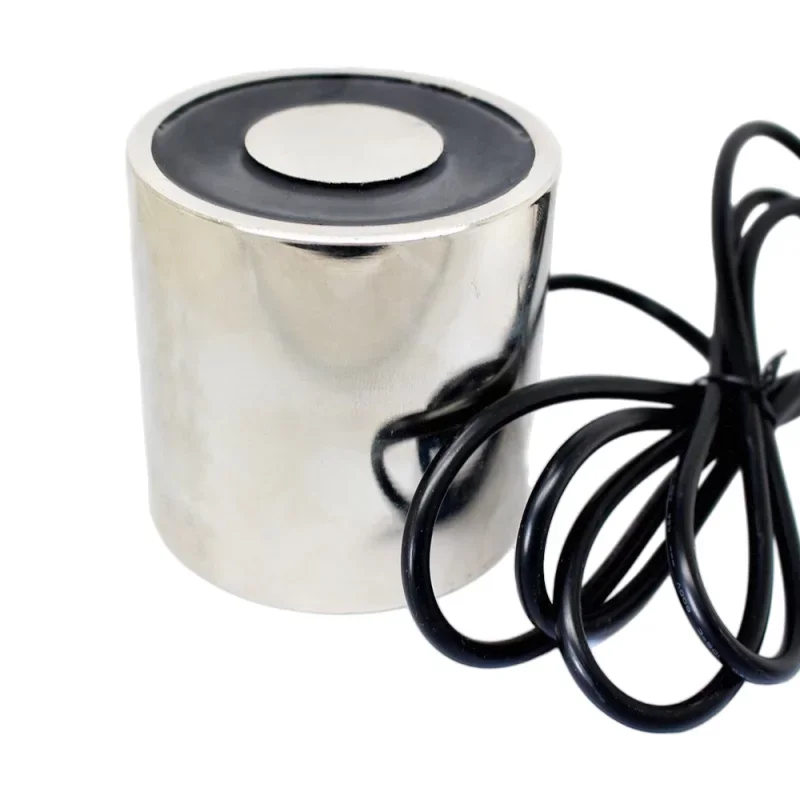

Potpuno zatvorena WF-P80/80 solenoidna sklopka dizajnirana je za primjene gdje je potrebna velika sila držanja u kompaktnom dizajnu i mehanička zaštita namota. Posebno je prikladna za industrijske učvršćivače, stezne sustave i opremu za rukovanje s istosmjernim napajanjem.
Tehničke specifikacije
Model: WF-P80/80
Dizajn: potpuno zatvoren
Napajanje: DC 24 V ili 12 V (ovisno o varijanti)
Sila držanja: 200 kg
Dimenzija: D80 x 80 mm
Otvor za montažu: M8
Potrošnja energije: 27,4 W
Duljina kabela za napajanje: 250 mm
Granična temperatura: 103 °C
Cijena: za 1 kom.
Funkcije i značajke
Sila držanja određuje se na temperaturi od 20 °C u kontaktu s mekim konstrukcijskim čelikom s poliranom površinom pod naponom okomito na površinu (1 kg 10 N).
Minimalna debljina sidra navedena je u tablici (*).
U iznimnim slučajevima, razlika u sili držanja može biti -10% od navedenih vrijednosti.
Kapsulacija povećava otpornost na uobičajena industrijska okruženja i smanjuje rizik od mehaničkih oštećenja namota.
Idealno za
Pribor za stezanje i pozicioniranje
Tehnologija rukovanja i primjene dizanja s feromagnetskim dijelovima
Industrijska automatizacija
Radno mjesto za ispitivanje i mjerenje
Sadržaj paketa
Kapsulirani solenoid WF-P80/80 s dovodnim kabelom od 250 mm
Zašto odabrati ovaj proizvod?
Visoka sila držanja s napajanjem DC 24 V ili 12 V
Kompaktna veličina od 80 x 80 mm za jednostavnu integraciju u opremu
Kapsulirani dizajn pogodan za industrijsku upotrebu
Definirani uvjeti za mjerenje sile držanja za tehničku procjenu primjene
Upute za instalaciju i uporabu
Za postizanje deklarirane sile držanja, osigurajte čist, ravan i poliran kontakt s feromagnetskim materijalom te smanjite zračni raspor.
Prilikom projektiranja mehanike, uzmite u obzir smjer opterećenja okomit na površinu i potrebnu debljinu sidra.
Osigurajte odgovarajuće napajanje od 24 V istosmjerne struje i dimenzionirajte žice s obzirom na potrošnju energije.
Tijekom rada, pridržavajte se granične temperature od 103 °C i osigurajte uvjete za odvođenje topline u skladu s konstrukcijom uređaja.
Sigurnosna obavijest
Uređaj je dizajniran za istosmjerni napon, instalaciju izvodite s isključenim napajanjem.
Solenoid može doseći povišene temperature tijekom rada; izbjegavajte kontakt sa zapaljivim materijalima i osigurajte odgovarajuće hlađenje strukture.
Kada se oslobodi snaga, može doći do trenutnog gubitka sile držanja; u primjenama s rizikom od pada tereta, koristite odgovarajuću mehaničku zaštitu.
