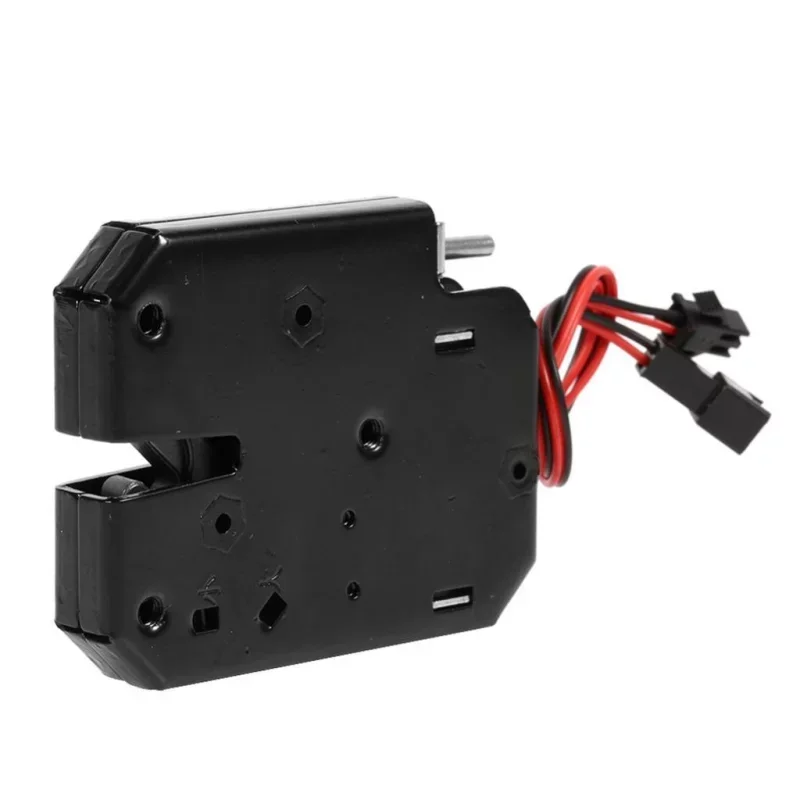

Elektromagnetisk drls med bningsindikatorlampe, option K02, 150 kg-Spedizione veloce

Description

Den elektromagnetiske lås er designet til at sikre døre og lemme i applikationer, hvor elektrisk oplåsning og statussignalering er påkrævet. I hviletilstand forbliver låsen lukket, og efter påføring af udløserspændingen udløser den rillen. Den har en terminal til en kontrollampe eller et statussignal til åbning og lukning af døren.

Tekniske specifikationer

Type: elektromagnetisk dørlås

Arbejdstilstand: låst når der ikke er spænding, ulåst når der er spænding

Spænding/strøm: 5V DC / 1,5A, 12V DC / 2A, 24V DC / 1A (afhængigt af variant)

Maksimal låsebelastning: 150 kg

Maksimal tid under spænding: 0,5 s

Arbejdstemperatur: -40 til 60 °C

Materiale indvendig del: kulstofstål

Overfladebehandling: sort pulverlakering (komaxit)

Dimensioner: 73 x 58 x 13 mm

Kabellængde: 170 mm

Mekanisk levetid: 500.000 cyklusser

Elektromagnetens levetid: mere end 1.000.000 driftscyklusser

Signaludgang: Skiftekontakt, åben når den er ulåst, lukket når den er låst

Funktioner og egenskaber

Låsen fungerer som en separat låseenhed med elektrisk udløser.

Designet muliggør installation uden begrænsninger på venstre- eller højreorientering.

Den inkluderer et modstykke med en låsebeslag til mekanisk dørlåsning.

Låsen er udstyret med en statusfeedback-udgang.

Feedbackledningen fungerer som en potentialfri omskifterkontakt, der signaliserer låsestatus.

I låst tilstand er feedbackkontakten lukket, i ulåst tilstand er kontakten åben.

Denne udgang kan bruges til en kontrollampe, styreenhedsindgang, mikrocontroller eller sikkerhedssystem, der overvåger, om låsen er i låst tilstand.

Feedbackudgangen bruges ikke til at strømforsyne låsen, men kun til at overføre information om kontaktens status.

Mekanismen har justerbar elasticitet til døre, der vejer 0,5 til 4 kg.

Ideel til

dispenseringsbokse

service- og selvbetjeningsskabe

postkasser og aviskasser

kølebokse og -skabe

opbevaring og garderober

bibliotek og udlånsbokse

Pakkens indhold

1x elektromagnetisk lås

1x låsemodstykke

Hvorfor vælge dette produkt?

Den muliggør elektrisk oplåsning og giver samtidig et statussignal til kontrol af låsens position.

Kulstofstålkonstruktionen er designet til gentagen brug.

Kompakte dimensioner gør det nemt at installere i mindre døre og kasser.

Den spændingsfri låste driftstilstand er egnet til applikationer, hvor låsen skal forblive lukket efter et strømsvigt.

Installations- og betjeningsvejledning

Før installation skal det kontrolleres, at forsyningsspændingen og strømbelastningen stemmer overens med den anvendte strømforsyning og styrekreds.

Installer låsen, så modstykket er i den nøjagtige position i forhold til låsen, og der ikke er nogen mekanisk spænding.

Brug kun signalledningerne som statuskontakt, ikke til direkte strømforsyning til belastningen uden et tilsvarende mellemtrin.

Overhold en maksimal åbningstid på 0,5 s.

Sikkerhedsmeddelelse

Produktet er en elektrisk komponent og kræver korrekt ledningsføring. Forkert polaritet, forkert spænding eller overbelastning kan beskadige låsen eller strømkredsløbet.

Udfør installation og tilslutning med strømmen afbrudt.

Ved installation i adgangs-, dispenserings- eller låsesystemer skal der sørges for mekanisk låsning og sikker nødåbning.

Brug ikke låsen uden for de angivne temperaturforhold, og udsæt den ikke for miljøer, den ikke er beregnet til.
