Description

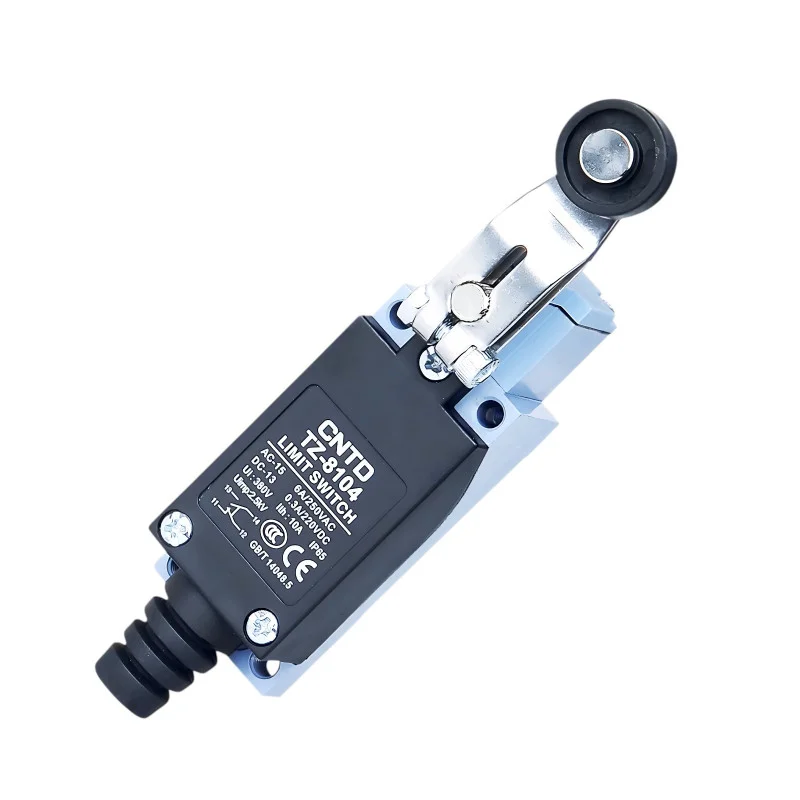

Der Endschalter CNTD TZ-8104 aus der TZ-8-Serie ist ein robuster, mechanischer Industrieschalter zur präzisen Erfassung von Endpositionen und mechanischen Anschlägen. Die vertikale Bauweise mit Metallhebel und -rolle ermöglicht eine reibungslose Bewegungsübertragung, einen großen Arbeitsbereich und zuverlässige Funktion auch unter wiederholter mechanischer Belastung und anspruchsvollen Betriebsbedingungen.
Technische Spezifikationen
Typ: mechanischer Endschalter
Modell: TZ-8104
Kontaktanordnung: 1× NO + 1× NC (Doppelkreis)
Kontaktwiderstand: max. 25 m
Isolationswiderstand: min. 100 M (bei 500 VDC)
Durchschlagsfestigkeit: 1500 V AC / 1 Minute
Betriebsgeschwindigkeit: 5 mm/s bis 0,5 m/s
Mechanische Lebensdauer: bis zu 1.000.000 Zyklen
Elektrische Lebensdauer: mehr als 500.000 Schaltzyklen
Betriebstemperatur: -20 °C bis +70 °C
Relative Luftfeuchtigkeit: max. 95 % rF
Schutzart: IP65
Gehäuseabmessungen: 29 × 27 × 128 mm
Gewicht: 178 g
Nennspannungen und -ströme
| Widerstand (Wechselstrom) | 125 V AC | 5 A | 5 A |
| 250 V AC | 5 A | 5 A | |
| Widerstand (Gleichstrom) | 830 VDC | 5 A | 5 A |
| 125 VDC | 0,4A | 0,4A | |
| 250 V DC | 0,2A | 0,2A | |
| Induktion (Wechselstrom) | 125 V AC | 3 A | 3 A |
| 250 V AC | 3 A | 3 A | |
| Induktiv (Gleichstrom) | 830 VDC | 4 A | 4 A |
| 125 VDC | 3 A | 3 A | |
| 250 V DC | 3 A | 3 A | |
| Stoßstrom | 12 A | 24 A |
Funktionen und Merkmale
Vertikale Konstruktion mit Metallhebel und -rolle
Reibungsloser Betrieb mit größerer zulässiger Bewegungsüberlappung
Doppelter Federkontaktmechanismus für lange Lebensdauer
Robustes Gehäuse aus Aluminiumlegierung und verstärktem Kunststoff
Wasser-, öl- und staubbeständig (IP65)
Durchgangslochdesign für einfache Verdrahtung
Geeignet für Wechselstrom- und Gleichstromanwendungen
Ideal für
Industrieautomatisierung und Produktionslinien
Förder- und Handhabungssysteme
CNC-Maschinen und Bearbeitungszentren
Verpackungs- und Montagemaschinen
Positionierungs- und Sicherheitsanwendungen
Packungsinhalt
Endschalter CNTD TZ-8104
Warum sollten Sie sich für dieses Produkt entscheiden?
Bewährte Industrieserie CNTD TZ-8
Hohe mechanische Festigkeit und stabile Parameter
Lange Lebensdauer der Kontakte und mechanischen Teile
Universell einsetzbar in einer Vielzahl von Anwendungen
Zuverlässige Lösung mit ausgezeichnetem Preis-Leistungs-Verhältnis
