Description

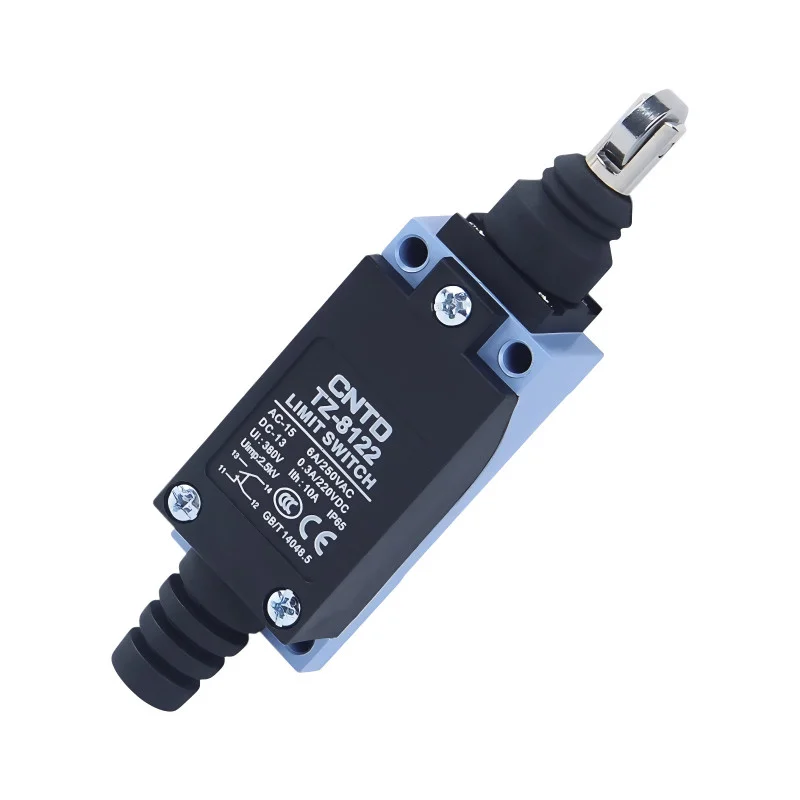

Der Endschalter CNTD TZ-8122 aus der TZ-8-Serie ist ein robuster, mechanischer Industrieschalter mit geradem Druckkolben, der für die präzise Erfassung von Endpositionen und mechanischen Anschlägen entwickelt wurde. Dank seiner kompakten Bauweise lässt er sich auch bei beengten Platzverhältnissen installieren, während der gerade Kolben ein eindeutiges und wiederholgenaues Schalten ohne Federvorspannung gewährleistet.
Technische Spezifikationen
Typ: mechanischer Endschalter
Modell: TZ-8122
Betätigungselement: Direktdruckkolben
Kontaktanordnung: 1× NO + 1× NC (Doppelkreis)
Betriebsgeschwindigkeit: 5 mm/s bis 0,5 m/s
Kontaktwiderstand: max. 25 m
Isolationswiderstand: min. 100 M (bei 500 VDC)
Durchschlagsfestigkeit: 1500 V AC / 1 Minute
Mechanische Lebensdauer: 1.000.000 Zyklen
Elektrische Lebensdauer: mehr als 500.000 Schaltzyklen
Betriebstemperatur: -20 °C bis +70 °C
Relative Luftfeuchtigkeit: 95 % rF
Schutzart: IP65
Gehäuseabmessungen: 64 × 28,5 × 25 mm
Gesamtlänge: 113,2 mm
Gewicht: 130 g
Nennspannungen und -ströme
| Widerstand (Wechselstrom) | 125 V AC | 5 A | 5 A |
| 250 V AC | 5 A | 5 A | |
| Widerstand (Gleichstrom) | 830 VDC | 5 A | 5 A |
| 125 VDC | 0,4A | 0,4A | |
| 250 V DC | 0,2A | 0,2A | |
| Induktion (Wechselstrom) | 125 V AC | 3 A | 3 A |
| 250 V AC | 3 A | 3 A | |
| Induktiv (Gleichstrom) | 830 VDC | 4 A | 4 A |
| 125 VDC | 3 A | 3 A | |
| 250 V DC | 3 A | 3 A | |
| Stoßstrom | 12 A | 24 A |
Funktionen und Merkmale
Direkter Druckkolben für präzises und wiederholbares Schalten
Kompakte Abmessungen, geeignet für beengte Einbauräume
Doppelter Federkontaktmechanismus für lange Lebensdauer
Robustes Gehäuse aus Aluminiumlegierung und verstärktem Kunststoff
Wasser-, staub- und ölbeständig (IP65)
Stabile elektrische Parameter für Wechsel- und Gleichstromkreise
Ideal für
Industrielle Automatisierung
Fördersysteme
CNC- und Werkzeugmaschinen
Montage- und Verpackungslinien
Erkennung von Endpositionen und mechanischen Anschlägen
Packungsinhalt
Endschalter CNTD TZ-8122
Warum sollten Sie sich für dieses Produkt entscheiden?
Übersichtliche Tabelle der Nennspannungen und -ströme
Hohe mechanische und elektrische Belastbarkeit
Kompaktes und robustes Industriedesign
Zuverlässiger Betrieb auch unter anspruchsvollen Umgebungen
Bewährte Qualität der CNTD TZ-8-Serie
