Description

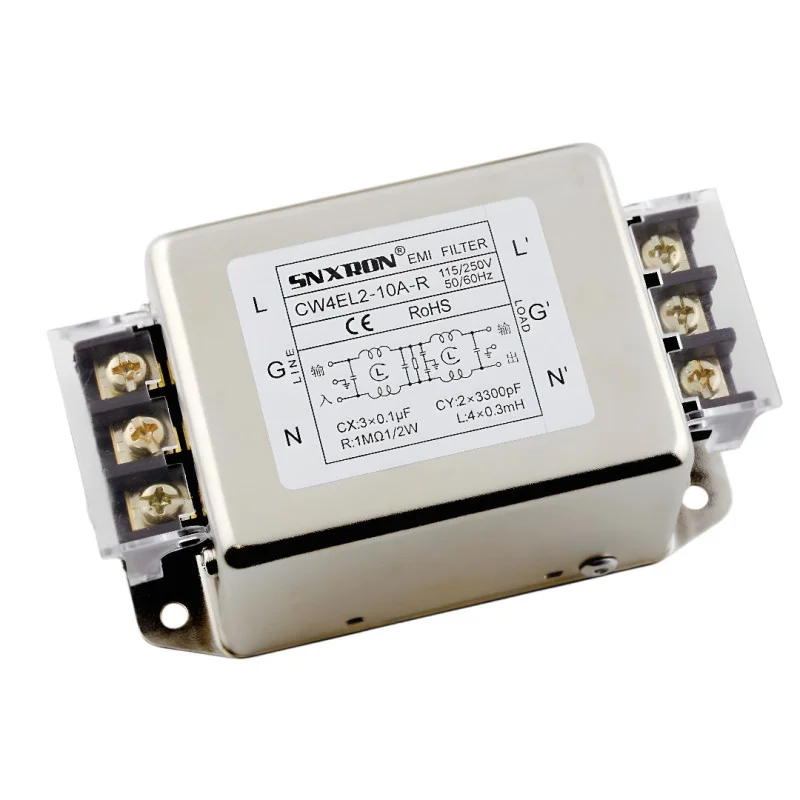

CW4EL2 enfas nät-EMI-filtret är utformat för att undertrycka högfrekventa störningar (differential- och common mode) på växelströmsledningar. Det används vid enhetens ingång mellan strömförsörjningsnätet och lasten, där det bidrar till att minska spridningen av störningar i nätverket och öka enhetens immunitet mot störningar från omgivningen.
Tekniska specifikationer
Filtertyp: enfas AC EMI-filter
Modell: CW4EL2-XXX-R
Nominell spänning: 115/250VAC
Märkström: 3A, 6A, 10A, 20A, 30A, 40A (beroende på variant)
Anslutning: tvåstegsfiltrering
Anslutning: kopplingsplint
Montering: monteringshål
Driftstemperatur: -25 till +85 °C
Lock: metall, förnicklad
Certifiering: CE, RoHS
Klimatkategori: 25/085/21
Funktioner och egenskaper
Störningsdämpning inom ett brett frekvensområde som är typiskt för switchade nätaggregat och kraftelektronik
Differential- och common mode-interferensfiltrering
Metallskärmad design för minskad strålning och bättre EMC-beteende
Skruvplintar för fast trådanslutning
Idealisk för
Switchande nätaggregat och industriella nätaggregat
Servodrivningar, omriktare och motorapplikationer
Industriella styrsystem och ställverk
Utrustning som kräver minskning av ledningsbundna störningar på nätet
Paketinnehåll
1 st EMI-filter CW4EL2
Varför välja den här produkten?
Nominella parametrar lämpliga för enfasiga kraftapplikationer upp till 250 VAC
Tvåstegsfiltrering för effektiv undertryckning av ledningsbundna störningar
Robust metallkonstruktion och standard terminalanslutning för installation i kopplingsskåp
Installations- och bruksanvisning
Installera filtret så nära den punkt där strömmen kommer in i enheten som möjligt.
Observera ingångens och utgångens orientering: anslut nätverket till LINE-terminalerna, lasten till LOAD-terminalerna.
Anslut skyddsledaren (PE/jord) till lämplig jordanslutning och säkerställ god jordning av metallkonstruktionen.
För att uppnå effektiv filtrering, dra ingångs- och utgångskablarna separat och minimera deras överlappning.
Säkerhetsmeddelande
Enheten är konstruerad för att fungera med en nätspänning på upp till 250 V AC. Felaktig installation kan leda till elektriska stötar eller skador på enheten.
Installation och anslutning får endast utföras av en kvalificerad person med strömförsörjningen frånkopplad.
Säkerställ alltid korrekt jordning och följ gällande standarder och föreskrifter för installation i ställverk.
