Description

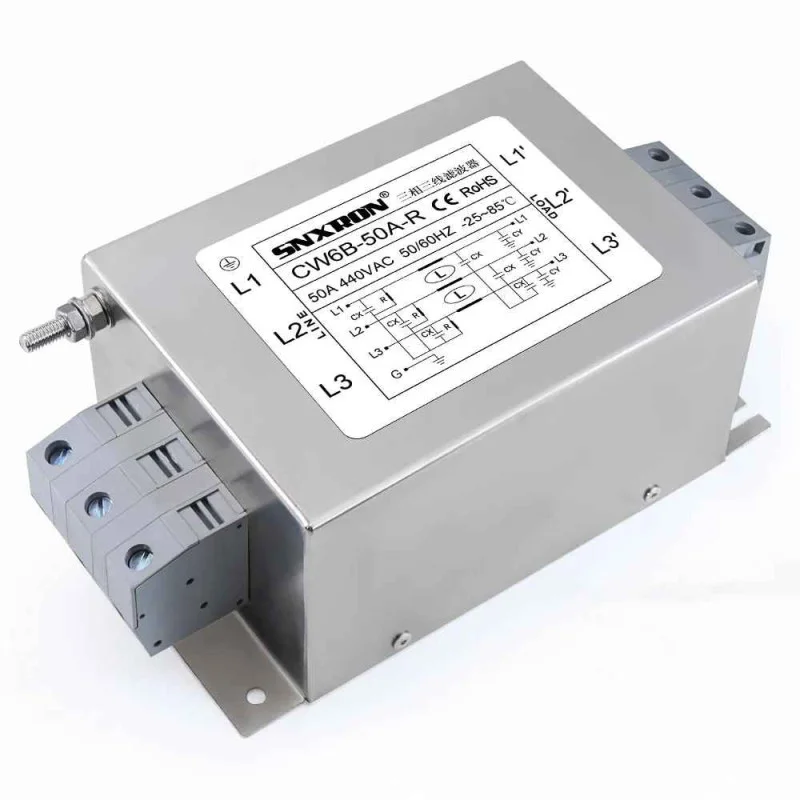

SNXRON CW6B-50A-R to trójfazowy filtr EMI do sieci 3-przewodowych. Zaprojektowany do tłumienia zakłóceń o wysokiej częstotliwości w linii zasilającej między źródłem a obciążeniem. Konstrukcja z przyłączem listwowym i metalową obudową nadaje się do montażu w urządzeniach przemysłowych, rozdzielnicach i gałęziach zasilania z przetwornicami częstotliwości, serwonapędami i innymi urządzeniami elektroniki mocy.
Dane techniczne
Model: CW6B-50A-R
Typ produktu: Filtr prądu przemiennego 3-fazowego
Konfiguracja: 3-fazowa 3-przewodowa
Napięcie znamionowe: 380/440 V AC
Prąd znamionowy: 50 A, 60 A, 70 A, 80 A, 85 A (w zależności od wariantu)
Częstotliwość robocza: 50/60 Hz
Sposób podłączenia: listwa zaciskowa
Montaż: mocowanie za pomocą otworów montażowych
Temperatura pracy: od -25 do 85 °C
Kategoria klimatyczna: 25/085/21
Prąd upływu: < 2,0 mA
Wersja wymiarowa: 6B
Wymiary: 226 ±2 mm × 110 ±1 mm × 80 ±1 mm
Średnica otworu montażowego: 5 mm
Obudowa: niklowana
Certyfikacja: CE, RoHS
Funkcje i cechy
Filtrowanie zakłóceń elektromagnetycznych w liniach energetycznych trójfazowych.
Konstrukcja umożliwiająca rozdzielenie strony wejściowej i wyjściowej, oznaczonych jako LINE i LOAD.
Schemat na etykiecie i w dokumentacji przedstawia podłączenie trójfazowego, 3-żyłowego układu z uziemieniem ochronnym.
Metalowa osłona zapewnia wytrzymałość mechaniczną i prawidłowe uziemienie filtra.
Zacisk uziemienia śrubowego jest częścią konstrukcji.
Złącze zaciskowe umożliwia stałe podłączenie przewodów w rozdzielnicy lub urządzeniu.
Idealny dla
Przemysłowe trójfazowe układy zasilania.
Przetwornice częstotliwości i serwonapędy.
Tablice rozdzielcze i szafy rozdzielcze.
Gałęzie zasilania urządzeń wrażliwych na zakłócenia elektromagnetyczne.
Urządzenia elektroniczne i energetyczne w środowiskach o zwiększonym występowaniu zakłóceń radiowych.
Zawartość opakowania
1x filtr EMI CW6B
Dlaczego warto wybrać ten produkt?
Przeznaczone do stosowania w sieciach trójfazowych, 3-żyłowych 380/440 VAC.
Złącze zaciskowe nadaje się do montażu na stałe w urządzeniach elektrycznych.
Podstawowe dane elektryczne, mechaniczne i instalacyjne są dostępne bezpośrednio.
Konstrukcja obejmuje oddzielne uziemienie, co jest niezbędne do prawidłowego działania filtru EMI.
Instrukcja instalacji i obsługi
Filtr należy zamontować pomiędzy siecią zasilającą a urządzeniem chronionym zgodnie z oznaczeniami LINE i LOAD.
Podłącz przewód ochronny do punktu uziemienia filtra.
Zamontuj na twardej powierzchni, wykorzystując otwory montażowe.
Aby ograniczyć rozprzestrzenianie się zakłóceń, należy oddzielnie poprowadzić przewody wejściowe i wyjściowe.
Instalacja musi być zgodna ze schematem elektrycznym zamieszczonym na etykiecie produktu.
Informacja o bezpieczeństwie
Produkt jest przeznaczony do zasilania trójfazowego 380/440 V AC. Niewłaściwe obchodzenie się z nim może spowodować porażenie prądem.
Instalację i podłączenie musi wykonać osoba posiadająca odpowiednie kwalifikacje elektryczne.
Przed przystąpieniem do instalacji, konserwacji lub odłączania przewodów należy odłączyć obwód od napięcia.
Nieprawidłowe podłączenie wejścia, wyjścia lub uziemienia może skutkować zmniejszoną wydajnością filtracji, przegrzaniem lub uszkodzeniem urządzenia.
Używaj filtra wyłącznie w zakresie warunków określonych dla tego modelu.
