Description
Filtre EMI triphasé à quatre fils pour la suppression des interférences électromagnétiques sur les lignes électriques des systèmes 3f. Il est destiné aux installations à forte intensité, où il est nécessaire de limiter la propagation des interférences entre le réseau électrique et les équipements connectés (par exemple, tableaux de distribution, alimentations industrielles, convertisseurs et autres composants électroniques de puissance).
Spécifications techniques
Type : filtre EMI triphasé à quatre fils
Modèle : CW4M-XXX-R
Courant nominal : 3 A, 6 A, 10 A, 20 A, 30 A (selon la variante)
Tension nominale (CA) : 380 V CA
Fréquence du réseau de fonctionnement : 50/60 Hz
Montage : fixation par trous de montage
Connexion : bornier
Courant de fuite : < 0,5 mA
Dimensions : 97 x 55,5 x 45 mm
Température de fonctionnement : -25 à +85 °C
Boîtier : boîtier métallique nickelé
Certification (selon les documents) : CE, RoHS
Fonctions et caractéristiques
Filtrage des interférences sur la branche d’alimentation pour les applications triphasées + N (L1, L2, L3, N) avec conducteur de protection (G)
Conception blindée métallique pour réduire le rayonnement et améliorer les performances CEM de l’ensemble
Connexion de bornier adaptée à une installation fixe dans les armoires de commande
Fixation par vis à l’aide de trous de fixation pour une fixation mécaniquement stable
Idéal pour
Tableaux de distribution et armoires électriques industrielles
Alimentations à découpage et branches d’alimentation
Convertisseurs de fréquence, servomoteurs et autres dispositifs de puissance triphasés
Applications avec des exigences CEM accrues et une suppression des interférences entre le réseau et la charge
Contenu de l’emballage

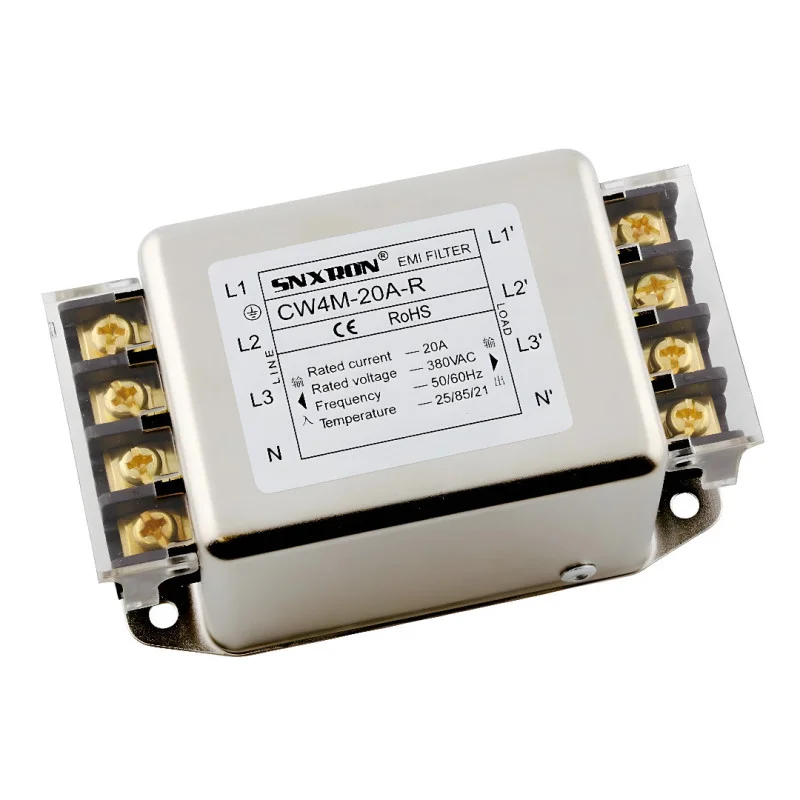

1 filtre EMI CW4M-20A-R
Pourquoi choisir ce produit ?
Paramètres électriques clairement définis pour un réseau triphasé de 380 V CA et un courant de 20 A
Conception industrielle avec boîtier métallique et bornier pour installation fixe
Solution adaptée pour réduire la propagation des interférences haute fréquence dans les lignes électriques
Instructions d’installation et d’utilisation
Raccordez en fonction des marquages des bornes : entrée (LINE) et sortie (LOAD) pour L1, L2, L3 et N ; connectez le conducteur de protection à la borne G.
Pour une filtration efficace, installez le filtre au plus près du point d’entrée de l’alimentation électrique et minimisez la longueur des câbles non blindés.
Assurez une fixation mécanique solide à travers les trous de montage et une mise à la terre fiable du boîtier métallique.
Avis de sécurité
Cet appareil est conçu pour fonctionner avec une tension secteur dangereuse de 380 V CA. Son installation doit impérativement être effectuée par un technicien qualifié.
Débranchez toujours l’alimentation et vérifiez l’absence de tension avant tout assemblage, câblage ou maintenance.
La terre de protection (G/PE) doit être connectée correctement et avec une faible impédance ; une mise à la terre incorrecte peut réduire l’efficacité de la filtration et augmenter le risque de blessure.
