Description

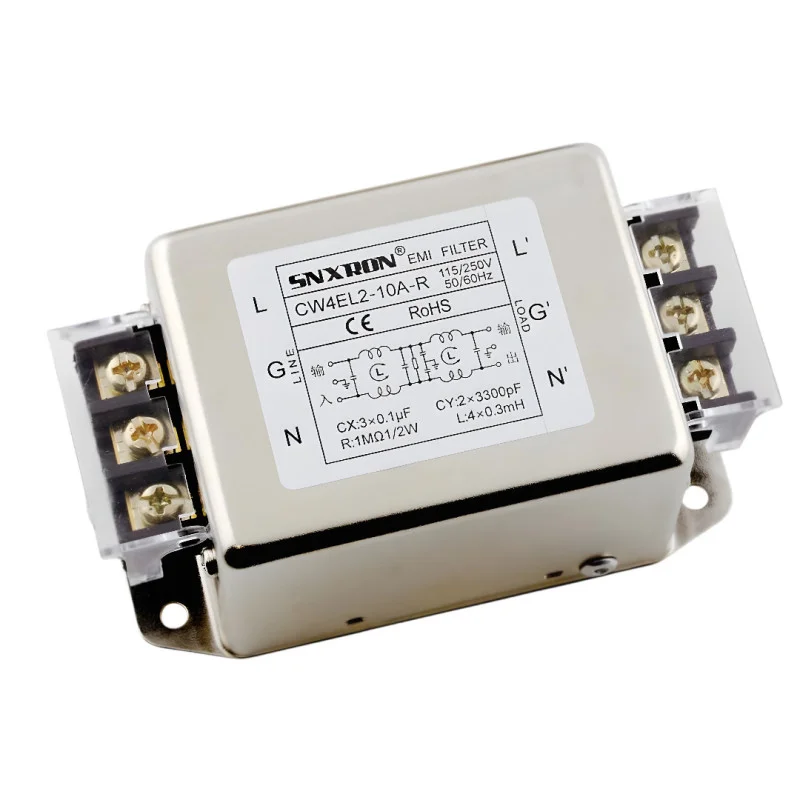

Il filtro EMI monofase CW4EL2 è progettato per sopprimere le interferenze ad alta frequenza (differenziali e di modo comune) sulle linee di alimentazione CA. Viene utilizzato all’ingresso del dispositivo, tra la rete di alimentazione e il carico, dove contribuisce a ridurre la propagazione delle interferenze in rete e ad aumentare l’immunità del dispositivo alle interferenze ambientali.
Specifiche tecniche
Tipo di filtro: filtro EMI CA monofase
Modello: CW4EL2-XXX-R
Tensione nominale: 115/250 V CA
Corrente nominale: 3A, 6A, 10A, 20A, 30A, 40A (a seconda della variante)
Collegamento: filtraggio a due stadi
Collegamento: morsettiera
Montaggio: fori di montaggio
Temperatura di esercizio: da -25 a +85 °C
Copertura: metallo, nichelato
Certificazione: CE, RoHS
Categoria climatica: 25/085/21
Funzioni e caratteristiche
Soppressione delle interferenze in un’ampia gamma di frequenze tipiche degli alimentatori a commutazione e dell’elettronica di potenza
Filtraggio delle interferenze in modo differenziale e comune
Design schermato in metallo per una riduzione delle radiazioni e un migliore comportamento EMC
Morsetti a vite per collegamento a filo fisso
Ideale per
Alimentatori switching e alimentatori industriali
Servoazionamenti, inverter e applicazioni di motori
Sistemi di controllo industriale e quadri elettrici
Apparecchiature che richiedono la riduzione delle interferenze condotte sulla rete elettrica
Contenuto della confezione
1 filtro EMI CW4EL2
Perché scegliere questo prodotto?
Parametri nominali adatti per applicazioni di alimentazione monofase fino a 250 V CA
Filtraggio a due stadi per una soppressione efficace delle interferenze condotte
Robusto design in metallo e collegamento terminale standard per l’installazione in quadri elettrici
Istruzioni per l’installazione e l’uso
Installare il filtro il più vicino possibile al punto in cui l’alimentazione entra nel dispositivo.
Rispettare l’orientamento di ingresso e uscita: collegare la rete ai terminali LINE, il carico ai terminali LOAD.
Collegare il conduttore di protezione (PE/terra) al terminale di terra appropriato e garantire una buona messa a terra della struttura metallica.
Per ottenere una filtrazione efficace, instradare separatamente i cavi di ingresso e di uscita e ridurre al minimo la loro sovrapposizione.
Avviso di sicurezza
Il dispositivo è progettato per funzionare con una tensione di rete fino a 250 V CA. Un’installazione non corretta può causare scosse elettriche o danni al dispositivo.
L’installazione e il collegamento possono essere eseguiti solo da personale qualificato e con l’alimentazione elettrica scollegata.
Assicurare sempre una corretta messa a terra e rispettare le norme e i regolamenti applicabili per l’installazione nei quadri elettrici.
