Description

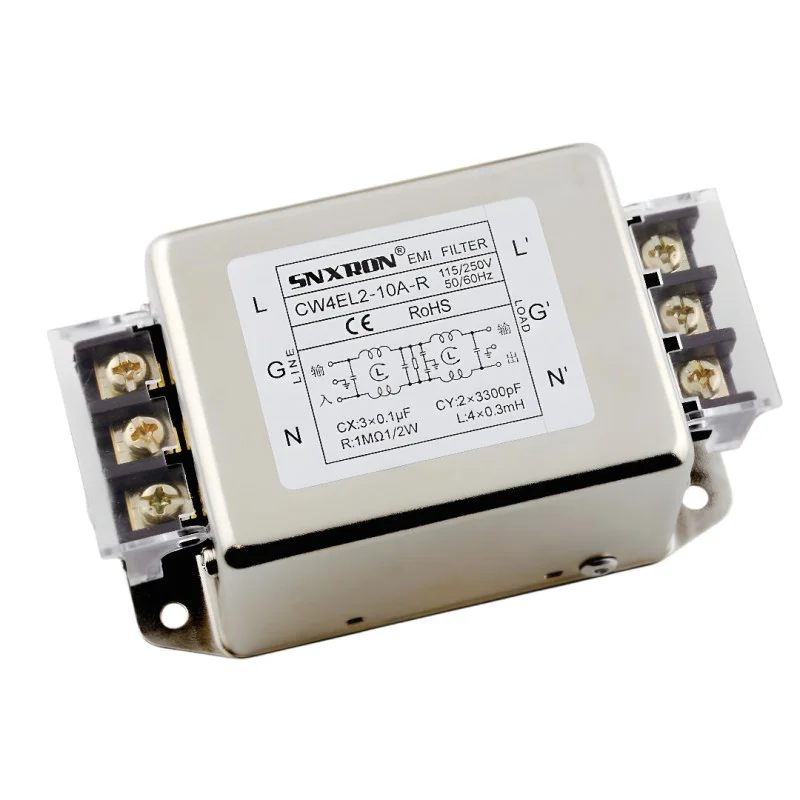

El filtro EMI monofásico de red CW4EL2 está diseñado para suprimir interferencias de alta frecuencia (modo diferencial y común) en líneas de CA. Se utiliza en la entrada del dispositivo, entre la red eléctrica y la carga, donde contribuye a reducir la propagación de interferencias en la red y a aumentar la inmunidad del dispositivo a las interferencias del entorno.
Especificaciones técnicas
Tipo de filtro: filtro EMI de CA monofásico
Modelo: CW4EL2-XXX-R
Tensión nominal: 115/250 V CA
Corriente nominal: 3A, 6A, 10A, 20A, 30A, 40A (según la variante)
Conexión: filtrado de dos etapas
Conexión: bloque de terminales
Montaje: orificios de montaje
Temperatura de funcionamiento: -25 a +85 °C
Cubierta: metal niquelado
Certificación: CE, RoHS
Categoría climática: 25/085/21
Funciones y características
Supresión de interferencias en un amplio rango de frecuencias, típico de las fuentes de alimentación conmutadas y la electrónica de potencia.
Filtrado de interferencias de modo diferencial y común
Diseño con blindaje metálico para reducir la radiación y mejorar el comportamiento EMC
Terminales de tornillo para conexión de cable fijo
Ideal para
Fuentes de alimentación conmutadas y fuentes de alimentación industriales
Servoaccionamientos, inversores y aplicaciones de motor
Sistemas de control industrial y cuadros eléctricos
Equipos que requieren reducción de interferencias conducidas en la red eléctrica
Contenido del paquete
1 filtro EMI CW4EL2
¿Por qué elegir este producto?
Parámetros nominales adecuados para aplicaciones de energía monofásica de hasta 250 VCA
Filtrado de dos etapas para una supresión eficaz de interferencias conducidas
Diseño metálico robusto y conexión de terminales estándar para instalación en armarios de control.
Instrucciones de instalación y funcionamiento
Instale el filtro lo más cerca posible del punto donde la energía ingresa al dispositivo.
Observe la orientación de entrada y salida: conecte la red a los terminales LINE, la carga a los terminales LOAD.
Conecte el conductor de protección (PE/tierra) al terminal de tierra apropiado y asegúrese de que la estructura metálica esté bien conectada a tierra.
Para lograr una filtración efectiva, coloque los cables de entrada y salida por separado y minimice su superposición.
Aviso de seguridad
El dispositivo está diseñado para funcionar con una tensión de red de hasta 250 V CA. Una instalación incorrecta podría provocar una descarga eléctrica o daños en el dispositivo.
La instalación y conexión sólo podrán ser realizadas por personal cualificado y con la fuente de alimentación desconectada.
Asegúrese siempre de que exista una conexión a tierra adecuada y cumpla con las normas y regulaciones aplicables para la instalación en cuadros eléctricos.
