Description
SNXRON CW6B-50A-R è un filtro EMI trifase per sistemi di alimentazione a 3 fili. È progettato per sopprimere le interferenze ad alta frequenza sulla linea di alimentazione tra la sorgente e il carico. Il design con morsettiera e involucro metallico lo rende adatto all’installazione in apparecchiature industriali, quadri elettrici e derivazioni di alimentazione con convertitori di frequenza, servoazionamenti e altri dispositivi elettronici di potenza.
Specifiche tecniche
Modello: CW6B-50A-R
Tipo di prodotto: filtro CA trifase
Configurazione: trifase a 3 fili
Tensione nominale: 380/440 V CA
Corrente nominale: 50 A, 60 A, 70 A, 80 A, 85 A (a seconda della variante)
Frequenza operativa: 50/60 Hz
Metodo di connessione: morsettiera
Montaggio: fissaggio tramite fori di montaggio
Temperatura di esercizio: da -25 a 85 °C
Categoria climatica: 25/085/21
Corrente di dispersione: < 2,0 mA
Versione dimensionale: 6B
Dimensioni: 226 ±2 mm × 110 ±1 mm × 80 ±1 mm
Diametro del foro di montaggio: 5 mm
Guscio: nichelato
Certificazione: CE, RoHS
Funzioni e caratteristiche
Filtraggio delle interferenze elettromagnetiche nelle linee elettriche trifase.

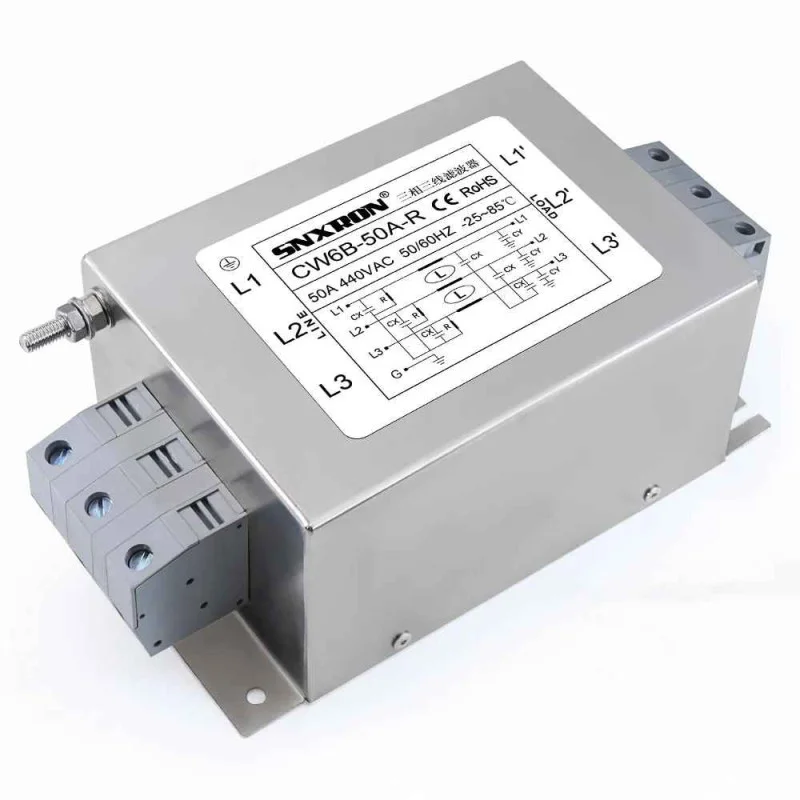

Schema per la separazione dei lati di ingresso e di uscita, contrassegnati rispettivamente con LINE e LOAD.
Lo schema sull’etichetta e nella documentazione mostra il collegamento per un sistema trifase a 3 fili con messa a terra di protezione.
Il coperchio metallico garantisce resistenza meccanica e una corretta messa a terra del filtro.
Il terminale di messa a terra a vite fa parte del progetto.
Il collegamento tramite morsettiera consente il collegamento fisso dei fili in un quadro elettrico o in un dispositivo.
Ideale per
Sistemi di alimentazione trifase industriali.
Convertitori di frequenza e servoazionamenti.
Quadri elettrici e armadi di distribuzione.
Linee di alimentazione per dispositivi sensibili alle interferenze elettromagnetiche.
Dispositivi elettronici e di alimentazione in ambienti con elevata incidenza di interferenze a radiofrequenza.
Contenuto della confezione
1 filtro EMI CW6B
Perché scegliere questo prodotto?
Chiaramente progettato per l’uso in una rete trifase a 3 fili da 380/440 V CA.
Il morsetto di collegamento è adatto per l’installazione fissa in apparecchiature elettriche.
I dati elettrici, meccanici e di installazione di base sono disponibili direttamente.
Il progetto prevede una messa a terra separata, essenziale per il corretto funzionamento del filtro EMI.
Istruzioni di installazione e funzionamento
Installare il filtro tra la rete di alimentazione e il dispositivo protetto, attenendosi alle indicazioni LINE e LOAD.
Collegare il conduttore di protezione al punto di messa a terra del filtro.
Installare su una superficie solida utilizzando i fori di montaggio.
Instradare i cavi di ingresso e di uscita separatamente per ridurre la retropropagazione delle interferenze.
L’installazione deve essere conforme allo schema elettrico riportato sull’etichetta del prodotto.
Avviso di sicurezza
Il prodotto è progettato per alimentazione trifase 380/440 V CA. Un uso improprio può provocare scosse elettriche.
L’installazione e il collegamento devono essere eseguiti da personale in possesso delle opportune qualifiche elettriche.
Il circuito deve essere disattivato prima dell’installazione, della manutenzione o della disconnessione dei cavi.
Collegamenti di ingresso, uscita o messa a terra errati possono causare una riduzione dell’efficienza di filtrazione, surriscaldamento o danni al dispositivo.
Utilizzare il filtro esclusivamente entro i limiti specificati per questo modello.
