Description

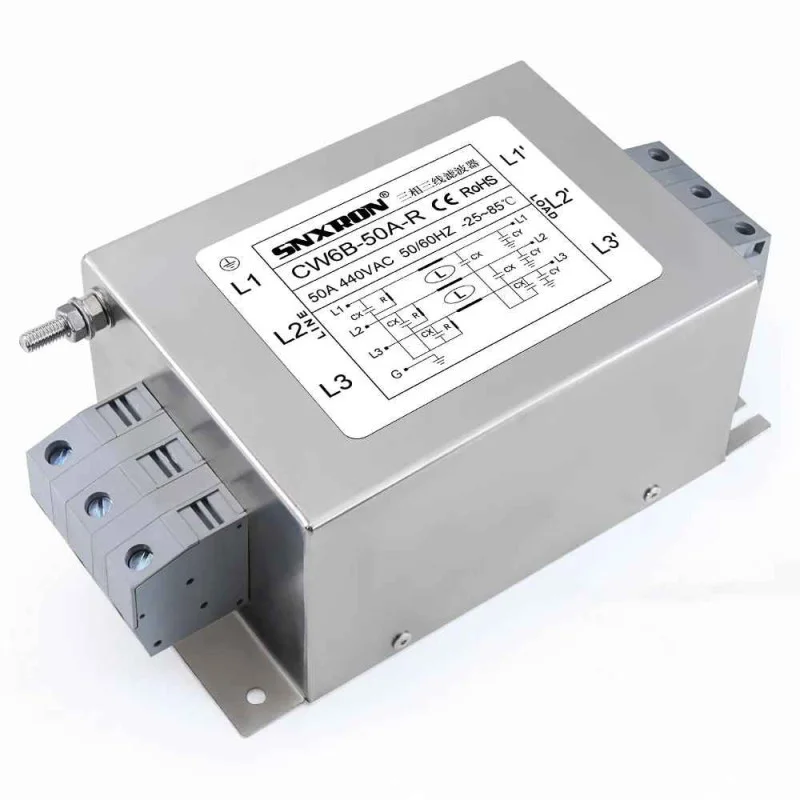

SNXRON CW6B-50A-R este un filtru EMI trifazat pentru sisteme de alimentare cu 3 fire. Este conceput pentru a suprima interferențele de înaltă frecvență pe linia de alimentare dintre sursă și sarcină. Designul cu conexiune la bloc terminal și carcasă metalică este potrivit pentru instalarea în echipamente industriale, tablouri de distribuție și ramificații de putere cu convertoare de frecvență, servomotoare și alte componente electronice de putere.
Specificații tehnice
Model: CW6B-50A-R
Tip produs: filtru de curent alternativ trifazat
Configurație: trifazat, 3 fire
Tensiune nominală: 380/440 VAC
Curent nominal: 50 A, 60 A, 70 A, 80A, 85A (în funcție de variantă)
Frecvență de funcționare: 50/60 Hz
Metodă de conectare: bloc terminal
Montare: fixare prin găuri de montare
Temperatura de funcționare: -25 până la 85 °C
Categorie climatică: 25/085/21
Curent de scurgere: < 2,0 mA
Versiune dimensională: 6B
Dimensiuni: 226 ±2 mm × 110 ±1 mm × 80 ±1 mm
Diametrul orificiului de montare: 5 mm
Carcasă: nichelată
Certificare: CE, RoHS
Funcții și caracteristici
Filtrarea interferențelor electromagnetice în liniile electrice trifazate.
Proiectare pentru separarea laturilor de intrare și ieșire, marcate LINE și LOAD.
Schema de pe etichetă și din documentație prezintă conexiunea pentru un sistem trifazat cu 3 fire și împământare de protecție.
Capacul metalic asigură rezistența mecanică și împământarea corespunzătoare a filtrului.
Terminalul de împământare cu șurub face parte din design.
Conectarea la blocul de terminale permite conectarea fixă a firelor într-un tablou de distribuție sau dispozitiv.
Ideal pentru
Sisteme industriale de alimentare trifazate.
Convertizoare de frecvență și servomotoare.
Tablouri de distribuție și dulapuri de distribuție.
Ramificații de alimentare ale dispozitivelor sensibile la interferențe electromagnetice.
Dispozitive electronice și de alimentare în medii cu frecvență crescută a interferențelor de radiofrecvență.
Conținutul pachetului
1x filtru EMI CW6B
De ce să alegeți acest produs?
Evident, destinat utilizării într-o rețea trifazată cu 3 fire, 380/440 VAC.
Conexiunea blocului terminal este potrivită pentru instalarea fixă în echipamente electrice.
Datele electrice, mecanice și de instalare de bază sunt disponibile direct.
Designul include o împământare separată, care este esențială pentru buna funcționare a filtrului EMI.
Instrucțiuni de instalare și utilizare
Instalați filtrul între rețeaua de alimentare și dispozitivul protejat în conformitate cu marcajele LINE și LOAD.
Conectați conductorul de protecție la punctul de împământare al filtrului.
Instalați pe o suprafață solidă folosind orificiile de montare.
Traseați separat firele de intrare și ieșire pentru a reduce propagarea inversă a interferențelor.
Instalarea trebuie să respecte schema electrică de pe eticheta produsului.
Notificare de siguranță
Produsul este conceput pentru alimentare trifazată de 380/440 VAC. Manipularea necorespunzătoare poate duce la electrocutare.
Instalarea și conectarea trebuie efectuate de către o persoană cu calificări electrice corespunzătoare.
Circuitul trebuie deconectat de la alimentare înainte de instalare, întreținere sau deconectarea firelor.
Conexiunile incorecte de intrare, ieșire sau împământare pot duce la reducerea eficienței filtrării, supraîncălzire sau deteriorarea dispozitivului.
Folosiți filtrul numai în intervalul de condiții specificat pentru acest model.
