Description
Filtru EMI pentru rețea trifazată cu patru fire, pentru suprimarea interferențelor electromagnetice în liniile electrice ale sistemelor 3f. Este destinat instalațiilor cu sarcini de curent mai mari, unde este necesară limitarea propagării interferențelor între rețeaua electrică și echipamentele conectate (de exemplu, tablouri de distribuție, surse de alimentare industriale, convertoare și alte componente electronice de putere).
Specificații tehnice
Tip: filtru EMI trifazat cu patru fire
Model: CW4M-XXX-R
Curent nominal: 3A, 6A, 10A, 20A, 30A (în funcție de variantă)
Tensiune nominală (CA): 380 V CA
Frecvența rețelei de funcționare: 50/60 Hz
Montare: fixare prin găuri de montare
Conexiune: bloc terminal
Curent de scurgere: < 0,5 mA
Dimensiuni: 97×55,5x45mm
Temperatura de funcționare: -25 până la +85 °C
Carcasă: carcasă metalică nichelată
Certificare (conform documentelor): CE, RoHS
Funcții și caracteristici
Filtrare interferențe pe ramura de alimentare pentru aplicații trifazate + N (L1, L2, L3, N) cu conductor de protecție (G)
Design cu ecranare metalică pentru reducerea radiațiilor și îmbunătățirea performanței EMC a ansamblului
Conexiune terminală potrivită pentru instalare fixă în dulapuri de distribuție
Montare cu șuruburi prin găuri de montare pentru o fixare stabilă mecanic
Ideal pentru
Tablouri de distribuție și dulapuri industriale
Surse de alimentare în comutație și ramificații de alimentare
Convertizoare de frecvență, servomotoare și alte dispozitive de putere trifazate
Aplicații cu cerințe EMC sporite și suprimarea interferențelor între rețea și sarcină
Conținutul pachetului

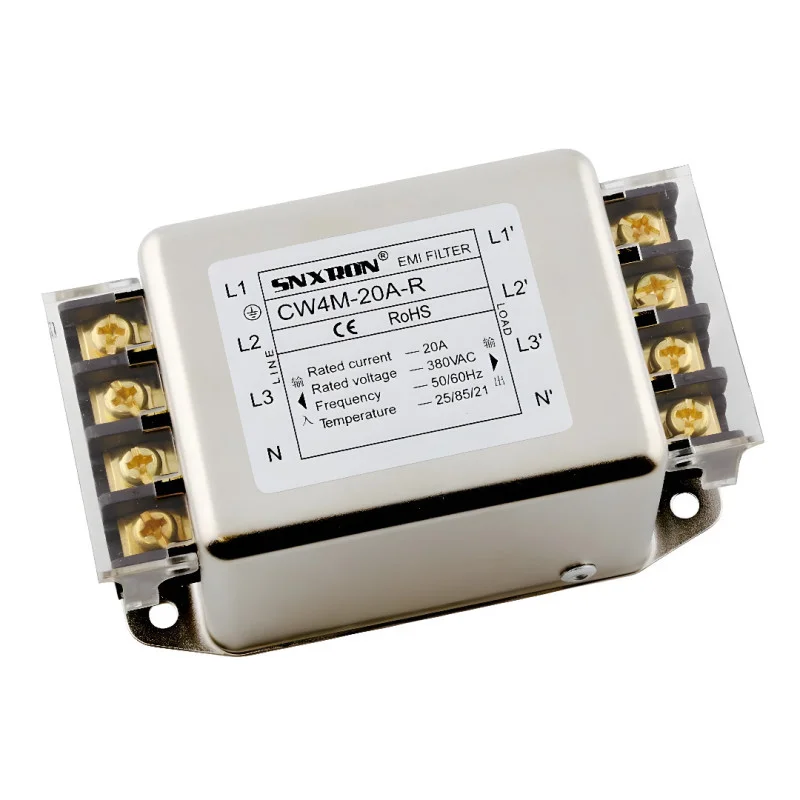

1× filtru EMI CW4M-20A-R
De ce să alegeți acest produs?
Parametri electrici clar definiți pentru rețea trifazată de 380 VAC și curent de 20 A
Design industrial cu carcasă metalică și bloc terminal pentru instalare fixă
Soluție adecvată pentru reducerea propagării interferențelor de înaltă frecvență în liniile electrice
Instrucțiuni de instalare și utilizare
Conectați conform marcajelor bornelor: intrare (LINE) și ieșire (LOAD) pentru L1, L2, L3 și N; conectați conductorul de protecție la borna G.
Pentru a obține o filtrare eficientă, instalați filtrul cât mai aproape de punctul de intrare a curentului în dispozitiv și reduceți la minimum lungimea firelor neecranate.
Asigurați o fixare mecanică fermă prin orificiile de montare și o împământare fiabilă a carcasei metalice.
Notificare de siguranță
Dispozitivul este proiectat să funcționeze cu o tensiune de rețea periculoasă de 380 V CA. Instalarea poate fi efectuată numai de către o persoană calificată.
Deconectați întotdeauna sursa de alimentare și verificați dacă nu există tensiune înainte de asamblare, cablare sau întreținere.
Împământarea de protecție (G/PE) trebuie conectată corect și cu o impedanță redusă; o împământare incorectă poate reduce eficiența filtrării și poate crește riscul de accidentare.
