Description

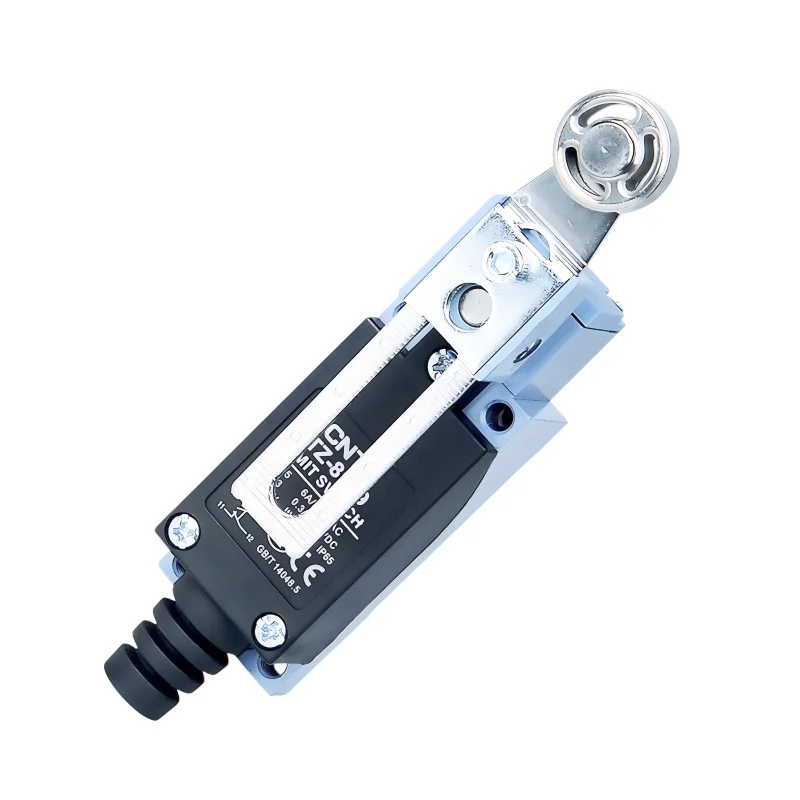

Il finecorsa CNTD TZ-8109 della serie TZ-8 è un robusto finecorsa meccanico industriale con braccio regolabile che termina con una rotella metallica. Questo design è progettato per il rilevamento preciso della posizione durante l’avvicinamento laterale o obliquo, dove sono richiesti contatto fluido, basso attrito ed elevata resistenza meccanica. Il braccio regolabile consente una facile regolazione del punto di commutazione per adattarsi all’applicazione specifica.
Specifiche tecniche
Tipo: finecorsa meccanico
Modello: TZ-8109
Controller: braccio regolabile con rullo metallico
Disposizione dei contatti: 1× NO + 1× NC (doppio circuito)
Velocità di funzionamento: da 5 mm/s a 0,5 m/s
Resistenza di contatto: max. 25 m
Resistenza di isolamento: min. 100 M (a 500 VDC)
Rigidità dielettrica: 1500 VAC / 1 minuto
Durata meccanica: 1.000.000 di cicli
Durata elettrica: oltre 500.000 cicli di commutazione
Temperatura di esercizio: da -20°C a +70°C
Umidità relativa: 95% RH
Protezione: IP65
Dimensioni del corpo: 29 × 27 × 129 mm
Peso: 160 g
Tensioni e correnti nominali
| Resistivo (CA) | 125 V CA | 5 A | 5 A |
| 250 V CA | 5 A | 5 A | |
| Resistivo (CC) | 830 V CC | 5 A | 5 A |
| 125 V CC | 0,4 A | 0,4 A | |
| 250 V CC | 0,2 A | 0,2 A | |
| Induzione (CA) | 125 V CA | 3 A | 3 A |
| 250 V CA | 3 A | 3 A | |
| Induttivo (CC) | 830 V CC | 4 A | 4 A |
| 125 V CC | 3 A | 3 A | |
| 250 V CC | 3 A | 3 A | |
| sovracorrente | 12 A | 24 A |
Funzioni e caratteristiche
Il braccio regolabile consente una regolazione precisa del punto di commutazione
Rullo metallico per basso attrito ed elevata resistenza meccanica
Funzionamento regolare durante gli avvicinamenti laterali e obliqui
Meccanismo di contatto a doppia molla per una lunga durata
Robusta lega di alluminio e alloggiamento in plastica rinforzata
Resistente all’acqua, alla polvere e all’olio (IP65)
Ideale per
Automazione industriale
Sistemi di trasporto e movimentazione
CNC e macchine utensili
Linee di confezionamento e assemblaggio
Applicazioni con approccio laterale o angolato
Contenuto della confezione
Finecorsa CNTD TZ-8109
Perché scegliere questo prodotto?
Tabella chiara delle tensioni e delle correnti nominali
Elevata durata meccanica ed elettrica
Design regolabile per un utilizzo flessibile
Funzionamento affidabile in ambienti industriali impegnativi
Qualità comprovata della serie CNTD TZ-8
