Description

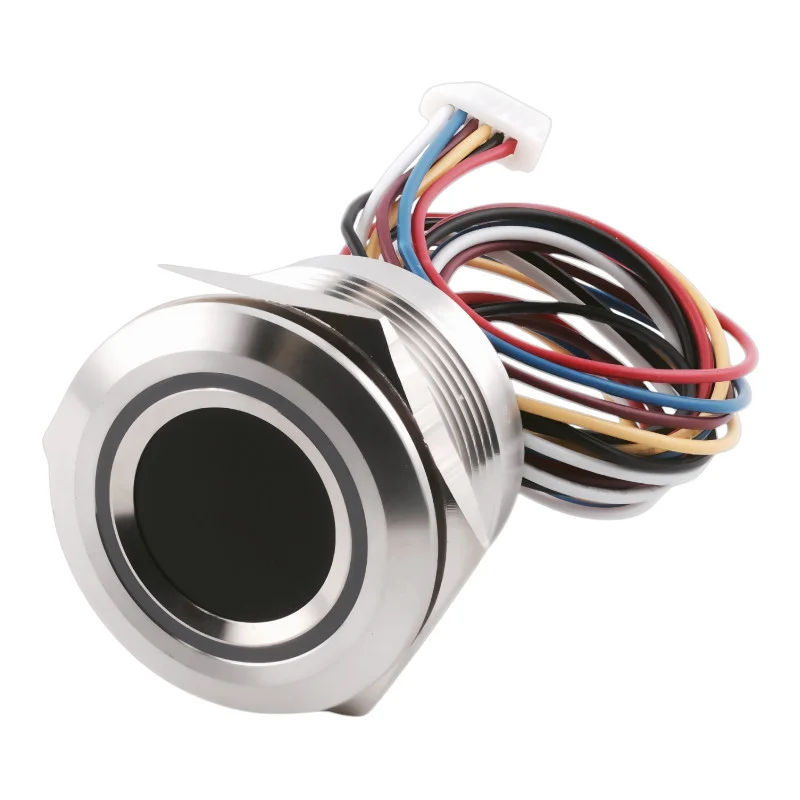

R503-modulet er en kompakt, højpræcisions fingeraftrykssensor, der kombinerer en optisk sensor og en kraftfuld fingeraftryksbehandlingsalgoritme. Takket være dens hurtige genkendelse, store hukommelseskapacitet og understøttelse af UART (TTL 3.3V) kommunikation er den velegnet til integration i adgangskontrolsystemer, kontrolkort (. K202) og andre sikkerhedsapplikationer.
Tekniske specifikationer
Strømforsyning: DC 3,3V (hovedstrømforsyning); berøringsdetektion: 3-5V
Scanningsstrøm: ca. 20 mA
Standby-strøm: 2 A i gennemsnit
Scanningshastighed: < 0,2 s
Sammenligningshastighed: 1:N < 10 ms/fingeraftryk
Sensoropløsning: 508 dpi
Føleområde: Ø 15 mm
Sensormatrix: 192 × 192 px
Hukommelseskapacitet: op til 200 fingeraftryk
Skabelonstørrelse: 1536 bytes
FAR-fejlrate: < 0,001%; FRR: < 1%
Kommunikation: UART (3,3V TTL), standard baudrate 57.600 bps
Arbejdsmiljø: -20 til +60 °C
Dimensioner: diameter 28 mm (indre 25 mm), højde 19 mm (også 15 mm/32 mm varianter)
Husmateriale: zinklegering (valgfrit sort aluminium)
Funktioner og egenskaber
Understøttelse af 1:1 (godkendelse) og 1:N (databaseopslag) tilstande
Lagring af fingeraftryk i modulets interne hukommelse
Automatisk fingeraftryksindlæring seks billeder til at oprette en skabelon
LED-statusindikation (rød, grøn, blå, hvid, gul, lilla, turkis)
Mulighed for at ændre sikkerhedsniveau (1-5)
Understøttelse af kommandoer til upload/download af skabeloner, validering og sletning af databasen
Handshake, nulstilling og sensordiagnostikfunktioner
Lavt forbrug egnet til energibesparende systemer
Ideel til
Kontrolpaneler (. K202) og adgangssystemer
Elektroniske låse og sikkerhedsanordninger
Fremmøde- og identifikationssystemer
IoT-projekter og indlejrede enheder
Pakkens indhold
Fingeraftrykssensor R503
Kabel med SH-stik 1,0 mm (6-bens)
Brugermanual
Hvorfor vælge dette produkt?
Kompakt og robust design (zinklegering)
Hurtig og pålidelig fingeraftryksgenkendelse
Nem integration via UART (3,3V TTL)
Mulighed for at tilpasse LED-indikationen
Understøtter op til 200 gemte fingeraftryk
Brugsanvisning
1. Tilslutning: Modulet tilsluttes via et 1,0 mm SH-stik (6 ben).
Ben 1: VCC (3,3V)
Ben 2: GND
Pin 3: TXD (dataudgang, tilslutning til værtens RX)
Pin 4: RXD (dataindgang, tilslutning til værtens TX)
Pin 5: WAKEUP (signaludgang når fingeren registreres)
Ben 6: 3,3-5V (strømforsyning til berøringsdetektering)
2. Fingeraftryksregistrering (AutoEnroll): Placer din finger seks gange for at oprette en skabelon. LED-lampen angiver status (blå – scanning, gul – billede taget, grøn – skabelon oprettet, rød – fejl).
3. Fingeraftryksverifikation (AutoIdentify): Modulet registrerer fingeraftrykket og sammenligner det med den gemte database. Resultatet (succes/fejl) signaleres af LED’en og sendes via UART.
4. Databasehåndtering: Du kan tilføje, slette eller helt slette fingeraftryksdatabasen ved hjælp af kommandoer (Gem, Slet, Tøm).
5. LED-indikation (AuraLedConfig): Mulighed for at indstille farve (rød, blå, grøn, gul, lilla, hvid, turkis) og effekt (blinkende, pulserende, konstant lys).
6. Strømsparetilstand: Modulet understøtter lavstrømstilstand, hvor kun berøringsdetektion er aktiveret (gennemsnitligt 2 A). Når en finger berører den, genererer den et signal for at vække værten.
Bemærk: Ved tilslutning er det nødvendigt at sikre en stabil strømforsyning med lav støj (ripple < 50 mV). Ved første opstart sender modulet automatisk byte 0x55 som et handshake.
