Description

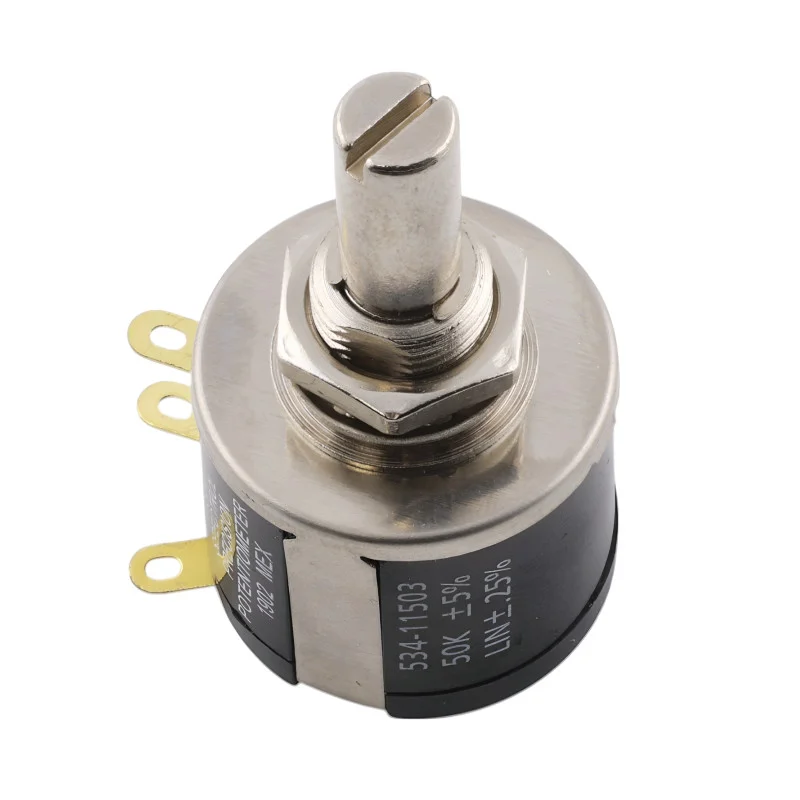

Den högprecisionspotentiometern i serie 534 från Vishay Spectrol är konstruerad för fin- och repeterbar resistansjustering i mätinstrument, automationssystem och ljudteknik. Tack vare sin tiovarvsdesign och robusta konstruktion är den idealisk för krävande professionella tillämpningar.
Tekniska specifikationer
Resistans: 100 till 100 k (beroende på variant)
Resistanstolerans: ±5%
Typ: trådlindad, linjär karakteristik
Antal varv: 10 (3600°)
Effektbelastning: 2 W vid 70 °C
Temperaturkoefficient: ca 20 ppm/°C
Driftstemperatur: 55°C till +125°C
Axeldiameter: 6,35 mm (1/4), metall, med skruvmejselhål
Skaftlängd: ca 20,6 mm
Kroppsdiameter: 22,2 mm
Monteringshål: 10 mm, med 3/832 UNEF2A gänga
Anslutningstyp: lödklämmor
Isolationsresistans: 1000 M vid 500 VDC
Dielektrisk styrka: 1000 VAC
Tillgängliga motståndsvarianter
| 534-1-1101 | 100 |
| 534-1-1201 | 200 |
| 534-1-1501 | 500 |
| 534-1-1102 | 1 k |
| 534-1-1202 | 2 k |
| 534-1-1502 | 5 k |
| 534-1-1103 | 10 k |
| 534-1-1203 | 20 k |
| 534-1-1503 | 50 k |
| 534-1-1104 | 100 k |
Funktioner och egenskaper
Precisionspotentiometer med flera varv och finjustering
Robust metallaxel och -kropp för lång livslängd
Stabil uteffekt med lågt brus tack vare trådbunden teknik
Universell design lämplig för panel- eller enhetsmontering
Möjlighet att välja motstånd beroende på applikation (flera varianter)
Idealisk för
Precisionsstyrning inom industriell automation
Mät- och kalibreringsinstrument
Analog ljudteknik (förstärkare, mixerbord)
Laboratorie- och utvecklingsanläggningar
Paketinnehåll
1× Vishay 53411XXX potentiometer (beroende på vald motståndsvariant)
Monteringsmutter och bricka
Varför välja den här produkten?
Hög precision och smidig kontroll tack vare 10-varvsdesign
Hållbar design lämplig även för krävande användning
Flexibelt resistansval enligt applikationens behov
Enkel installation i instrumentpaneler
Lång livslängd och tillförlitlighet från den välkända tillverkaren Vishay
