Description

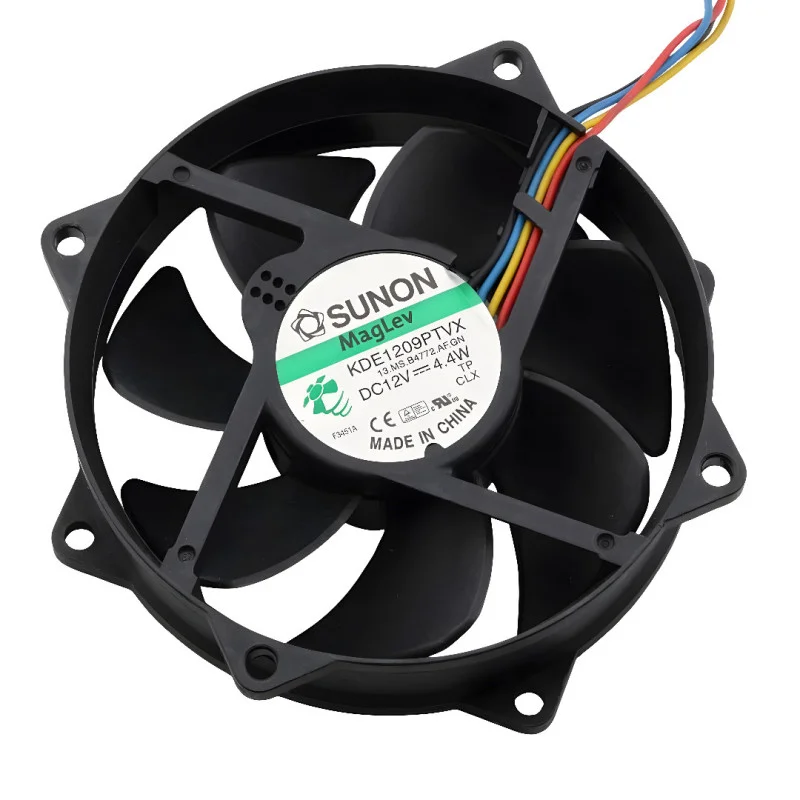

Axialfläkten SUNON KDE1209PTVX är konstruerad för forcerad kylning av elektronik i begränsade utrymmen, vanligtvis för kylare, apparatskåp och industriella applikationer. Tack vare 4-trådsanslutningen med PWM-styrning möjliggör den jämn hastighetsreglering och ger samtidigt en varvtalssignal för driftövervakning.
Tekniska specifikationer
Modell: KDE1209PTVX
Typ: axial DC-fläkt
Rammått: 92 × 92 × 25 mm
Matningsspänning: 12 V DC
Nominell ström: 0,37A
Nominell strömförbrukning: 4,4 W
Hastighet: 2300 varv/min
Luftflöde: 45 CFM
Statiskt tryck: 7,11 mm H2O
Buller vid full hastighet: 2533 dBA
Bullernivå (lågläge/temperaturkontroll): 1822 dBA
Anslutning: 4 trådar, 4-polig kontakt (PWM + varvräknare)
Kabellängd: ca 20 cm
Funktioner och egenskaper
PWM-hastighetskontroll för att optimera kylning och ljudförhållande
Takometrisk utgång för hastighetsövervakning (feldiagnostik, övervakning)
92 mm design lämplig för kylare och skåppositioner med högre tryckkrav
Lämplig för applikationer som kräver högre statiskt tryck (. täta kylflänsar, filter)
Idealisk för
Kylning av CPU/GPU-kylare och strömförsörjningsmoduler
Industriella styrenheter, strömförsörjningar och forcerad luftomvandlare
Skåpventilation av utrustning med begränsat flöde (galler, filter, kanaler)
Servicebyte av fläktar i kompatibla enheter med 4-polig PWM-kontakt
Paketinnehåll
Fläkt SUNON KDE1209PTVX
Varför välja den här produkten?
Tydligt definierade elektriska parametrar för 12 V DC-strömförsörjning
4-poligt PWM-gränssnitt för hastighetsreglering och integration i systemövervakning
Kompakt storlek på 92 × 92 × 25 mm för bred kompatibilitet med elektroniska enheter
Kombination av flöde och statiskt tryck lämplig även för restriktiva kylare
Installations- och bruksanvisning
Kontrollera mekanisk kompatibilitet (mått 92 × 92 × 25 mm) och luftflödets orientering enligt pilarna på fläktramen.
Mata endast med 12 V DC och dimensionera strömförsörjningen för minst den angivna strömmen med en marginal.
För PWM-styrning, använd en 4-polig kontakt; vid anslutning till ett annat system, kontrollera pinout och styrsignalnivåer.
Säkerställ fritt luftflöde och minimera hinder (galler, filter) med avseende på önskad flödeshastighet.
Säkerhetsmeddelande
Fläkten är en roterande enhet; skydda fingrar och kablar från kontakt med pumphjulet under drift.
Koppla bort strömmen före installation eller service.
Överskrid inte märkspänningen på 12 V DC; felaktig strömförsörjning kan leda till skador på fläkten eller överdriven överhettning.
