Description

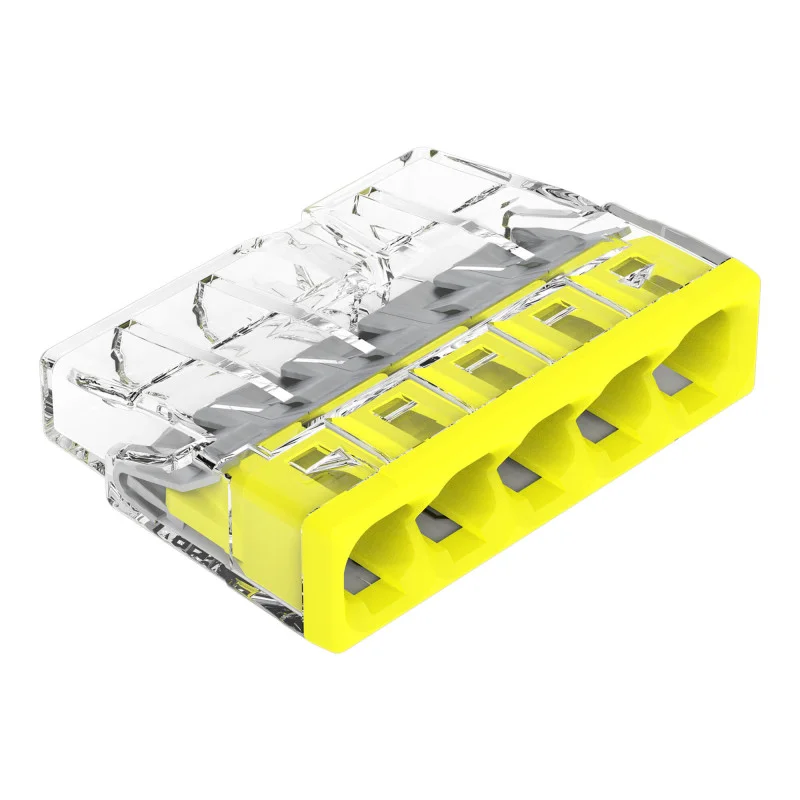

WAGO 2273-seriens installationsterminal er designet til tilslutning af massive ledere ved direkte indsættelse i kontakten. Designet med fem tilslutningspunkter muliggør hurtig og tydelig forgrening af ledere i installationsbokse og andre områder med begrænset plads. Sælges i 1 stk.
Tekniske specifikationer
Producent: WAGO
Serie: 2273
Forbindelsesteknologitype: PUSH WIRE
Antal tilslutningspunkter: 5
Antal potentialer: 1
Designet til massive ledere
Ledningstværsnitsområde: 0,52,5 mm2
Ledningsrækkevidde: 20-16 AWG
Materiale af tilslutningsbare ledere: kobber, aluminium
Kontrolmetode: direkte indsættelse
Afisoleringslængde: 11 mm
Forbindelsesretning: lateral
Nominel spænding: 450 V
Nominel strøm: 24 A
Foreslået overspænding: 4 kV
Overspændingskategori: II
Omgivende lufttemperatur under drift: +60 °C
Kontinuerlig driftstemperatur: 105 °C
Temperaturbetegnelse i henhold til EN 60998: T60
Isoleringsmateriale: polycarbonat (PC)
Farve på etui: gennemsigtig
Dækfarve: gul
Dimensioner: 22 x 5,8 x 16,7 mm
Vægt: 1,6 g
Produktnummer: 4698551
Funktioner og egenskaber
Kompakt terminal til massive ledere i elektriske installationer.
Ledningsforbindelsen foretages ved direkte indsættelse uden brug af værktøj.
Det gennemsigtige hus muliggør visuel inspektion af ledningsindføringen.
Enkeltpotentialdesign til tilslutning af fem ledninger til én node.
Testhullet muliggør elektrisk test i installeret tilstand.
Designet er velegnet til brug i installationsbokse med begrænset plads.
Ideel til
Tilslutning af faste ledninger i elektriske installationer i private hjem og industri.
Forgrening af ledninger i installations- og samledåser.
Installation, service og modifikation af faste elektriske distributionssystemer.
Anvendelser hvor hurtig og tydelig tilslutning af flere ledninger er nødvendig.
Pakkens indhold
1x WAGO 2273 installationsterminal, 5-polet
Hvorfor vælge dette produkt?
De anførte elektriske og temperaturmæssige parametre er specificeret til installationsbrug.
Det fempolede design muliggør tilslutning af flere massive ledere i ét kompakt element.
PUSH WIRE-tilslutning forenkler installationen og reducerer ledningsføringstiden.
Det gennemsigtige hus gør det nemt at kontrollere, om ledningen er isat korrekt.
Kompakte dimensioner understøtter brug i trange installationsrum.
Installations- og betjeningsvejledning
Før ledningen isættes, skal den afisoleres til en længde på 11 mm.
Terminalen er designet til massive ledere inden for det specificerede tværsnitsområde.
Før ledningen direkte ind i det relevante hul, indtil den stopper.
Når du frakobler ledningen, løsnes den ved at trække og dreje den skiftevis til venstre og højre.
Overhold produktets nominelle elektriske og temperaturmæssige parametre.
Sikkerhedsmeddelelse
Produktet er beregnet til elektriske installationer. Forkert brug eller tilslutning kan resultere i elektrisk stød, kortslutning eller overophedning af tilslutningen.
Afbryd altid strømmen før montering, afmontering eller inspektion.
Brug kun ledninger af den korrekte type og tværsnit.
Installation i faste elektriske installationer skal udføres af en person med passende el-kvalifikationer.
Efter installationen skal du kontrollere, at ledningen er korrekt isat, og at forbindelsen er stærk.
