Description

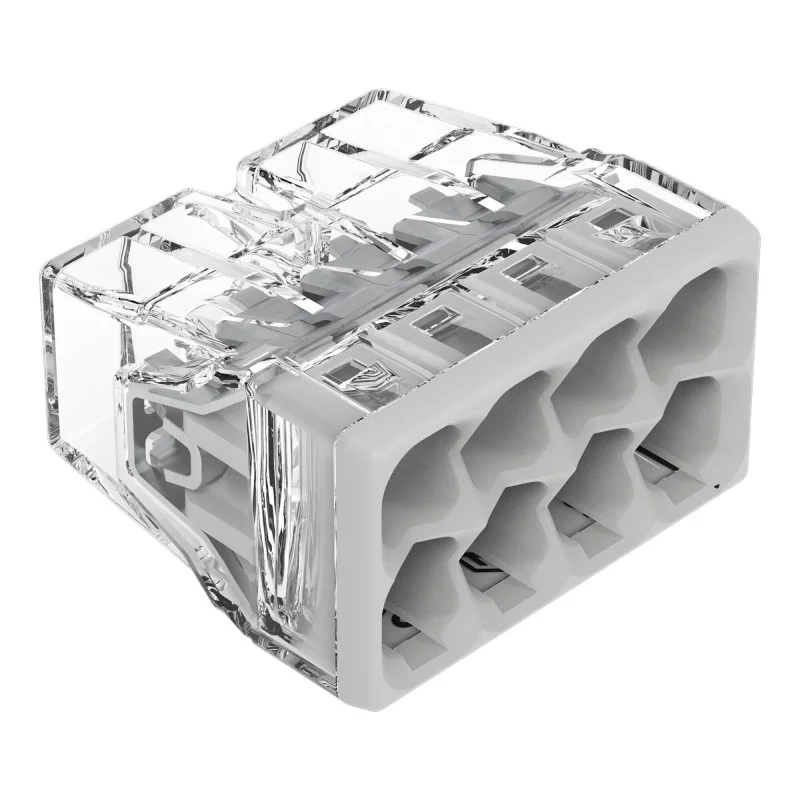

WAGO 2273-208 installationstilslutningsterminalen bruges til hurtig tilslutning af ledninger i elektriske installationer ved hjælp af push-in-metoden. Den er beregnet til massive ledninger og bruges i fordelings- og installationsdåser, hvor der kræves en kompakt løsning med flere tilslutningspunkter.
Tekniske specifikationer
Model: WAGO 2273-208
Serie: 2273
Type: PUSH WIRE installationstilslutningsterminal
Antal tilslutningspunkter: 8
Tilslutningsteknologi: push-in
Designet til massive ledere
Nominelt ledertværsnit: op til 2,5 mm2
Rækkevidde af tilslutningsbare ledninger: 0,5 til 2,5 mm2
Afisoleringslængde: 11 mm
Nominel spænding: 450 V
Nominel strøm: 24 A
Farve på etui: gennemsigtig
Husfarve: lysegrå
Isoleringsmateriale: polycarbonat
Kontaktmateriale: elektrolytisk kobber
Kontaktoverflade: tin
Klemmefjedermateriale: kromnikkelfjederstål
Brandbarhedsklasse i henhold til UL94: V2
Dimensioner: 18 x 10,4 x 16,7 mm
Vægt: 2,2 g
Maksimal omgivelsestemperatur: 60 °C
Temperaturbetegnelse i henhold til EN 60998: T60
Funktioner og egenskaber
Det kompakte transparente hus muliggør visuel inspektion af ledningsindføringen.
Push-in-designet muliggør direkte indsættelse af en massiv leder uden et betjeningsgreb.
Otte separate indgange er designet til at forbinde ledninger med ét potentiale.
Kontaktfladerne er overfladebehandlet med tin.
Klemmen er beregnet til brug i faste elektriske installationer.
Ideel til
Tilslutning af faste ledninger i elektriske installationer i private hjem og industri.
Installation i installations- og fordelerbokse.
Forgrening af ét potentiale i flere ledere.
Belysning, stikkontakter og andre faste ledninger i bygninger.
Pakkens indhold
1x WAGO 2273-208 installationstilslutningsterminal
Hvorfor vælge dette produkt?
Et klart defineret antal på otte forbindelsespunkter til tilslutning af flere ledninger i én node.
Det kompakte design gør det nemt at installere på begrænset plads.
Det gennemsigtige hus giver dig mulighed for at kontrollere den korrekte isætning af ledningen.
Tekniske parametre og modelbetegnelser er offentligt tilgængelige i WAGO’s produktdokumentation.
Installations- og betjeningsvejledning
Må kun anvendes med ledere inden for det angivne tværsnitsområde og af den passende type.
Hold en afisoleringslængde på 11 mm.
Før isætning skal ledningen være lige, ubeskadiget og fri for snavs.
Terminalen er beregnet til fast installation i et egnet elektrisk rum, for eksempel i en installationsdåse.
Installation og tilslutning skal udføres med strømmen afbrudt.
Sikkerhedsmeddelelse
Produktet er beregnet til elektriske installationer; forkert ledningsføring kan føre til kortslutninger, overophedning eller elektrisk stød.
Arbejde på elektrisk udstyr må kun udføres af en person med passende faglige kvalifikationer.
Overskrid ikke de elektriske mærkninger, og brug kun kompatible ledninger.
Må ikke anvendes efter mekanisk skade på terminalen, eller hvis lederen er beskadiget.
Efter installationen skal du kontrollere, at ledningerne er korrekt isat, og at forbindelsen er stærk.
