Description

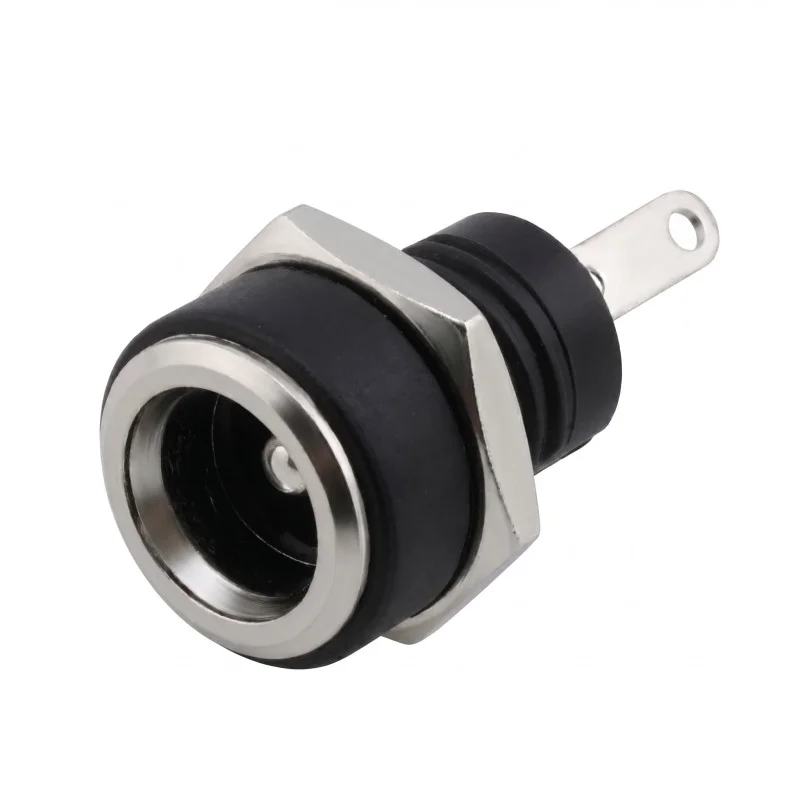

DC-Einbaubuchse (weiblich) zur Gleichstromversorgung von Geräten über einen Standardstecker (5,5 × 2,1 mm). Sie ist für die Schalttafelmontage vorgesehen und eignet sich für die Stromversorgung von Geräten, Verteilerkästen, Messgeräten und Einbauanwendungen.
Technische Spezifikationen
Anschlusstyp: DC-Strombuchse (weiblich), Einbaubuchse
Steckergröße: 5,5 × 2,1 mm
Modellnummer: DC-220B
Montage: Gewinde, mit Mutter zur Befestigung in der Platte
Isolierendes Gehäuse: Kunststoff
Vorderseite: Metallkragen
Betriebstemperatur: -30 bis +70 °C
Elektrische Isolationsfestigkeit: Wechselstrom 50 V (50 Hz), 1 min
Isolationswiderstand: 100 M
Kontaktwiderstand: 0,03
Mechanische Lebensdauer: 5000 Zyklen
Funktionen und Merkmale
Standardgröße 5,5 × 2,1 mm für gängige Gleichstromnetzteile
Paneldesign für feste und wiederholbare Stromanschlüsse
Der 3-polige Anschluss ermöglicht verschiedene Anschlussvarianten, darunter einen geschalteten Kontakt (je nach interner Steckerkonstruktion).
Geeignet zum Anlöten von Drähten oder zum Einbau in eine Baugruppe
Ideal für
Stromanschlüsse für elektronische Geräte und Module
Projektboxen und eingebettete Anwendungen
Service- und Prüfvorrichtungen
LED- und Niederspannungs-Gleichstromverteilung innerhalb des Geräts
Packungsinhalt
1× DC-Einbaubuchse 5,5×2,1 mm + Befestigungsmutter
Warum sollten Sie sich für dieses Produkt entscheiden?
Abmessungen kompatibel mit Standard-5,5×2,1 mm DC-Steckern
Die Gewindebefestigung an der Platte gewährleistet eine stabile mechanische Montage.
Geeignete Parameter für gängige Niederspannungs-Gleichstromversorgungen in der Elektronik
Installations- und Bedienungsanleitung
Vor der Montage die Abmessungen der Panelöffnung und den verfügbaren Platz für den Steckerkörper und die Stifte überprüfen.
Vor dem Anschließen müssen die Kontakte und etwaige Schaltfunktionen des Anschlusses durch Messung oder anhand des Schaltplans Ihrer Anwendung identifiziert werden.
Achten Sie auf die korrekte Polarität der Stromversorgung und die mechanische Entlastung der angeschlossenen Drähte.
Sicherheitshinweis
Für Gleichstrom (DC) ausgelegt; nicht an Netzspannung anschließen
Die Installation sollte bei abgeschalteter Stromversorgung durchgeführt werden. Nach dem Anschluss ist auf Kurzschlüsse und Verpolung zu prüfen.
